Centralka alarmowa PIR 230 V z pilotem IR - KIT AVT 1925
- Centralka alarmowa 230 V do czujnika PIR, z regulacją czasu uzbrojenia, alarmu i wyjściem syreny 12 V. AVT1925 B to KIT DIY z PCB i elementami do lutowania.
Centralka alarmowa do czujnika PIR 230 V - KIT DIY AVT1925
KIT DIY centralki alarmowej do czujnika ruchu PIR 230 V, syreny 12 V i uzbrajania przyciskiem albo pilotem IR.
Centralka do zabezpieczenia pomieszczenia czujnikiem PIR

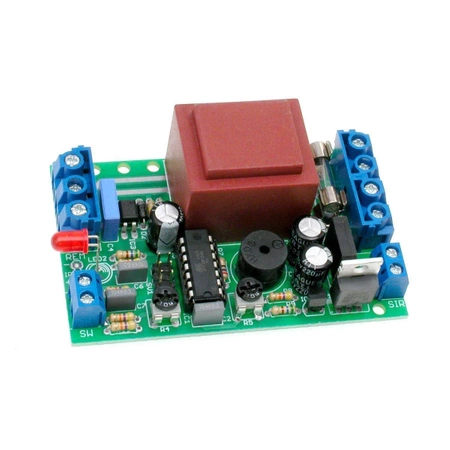

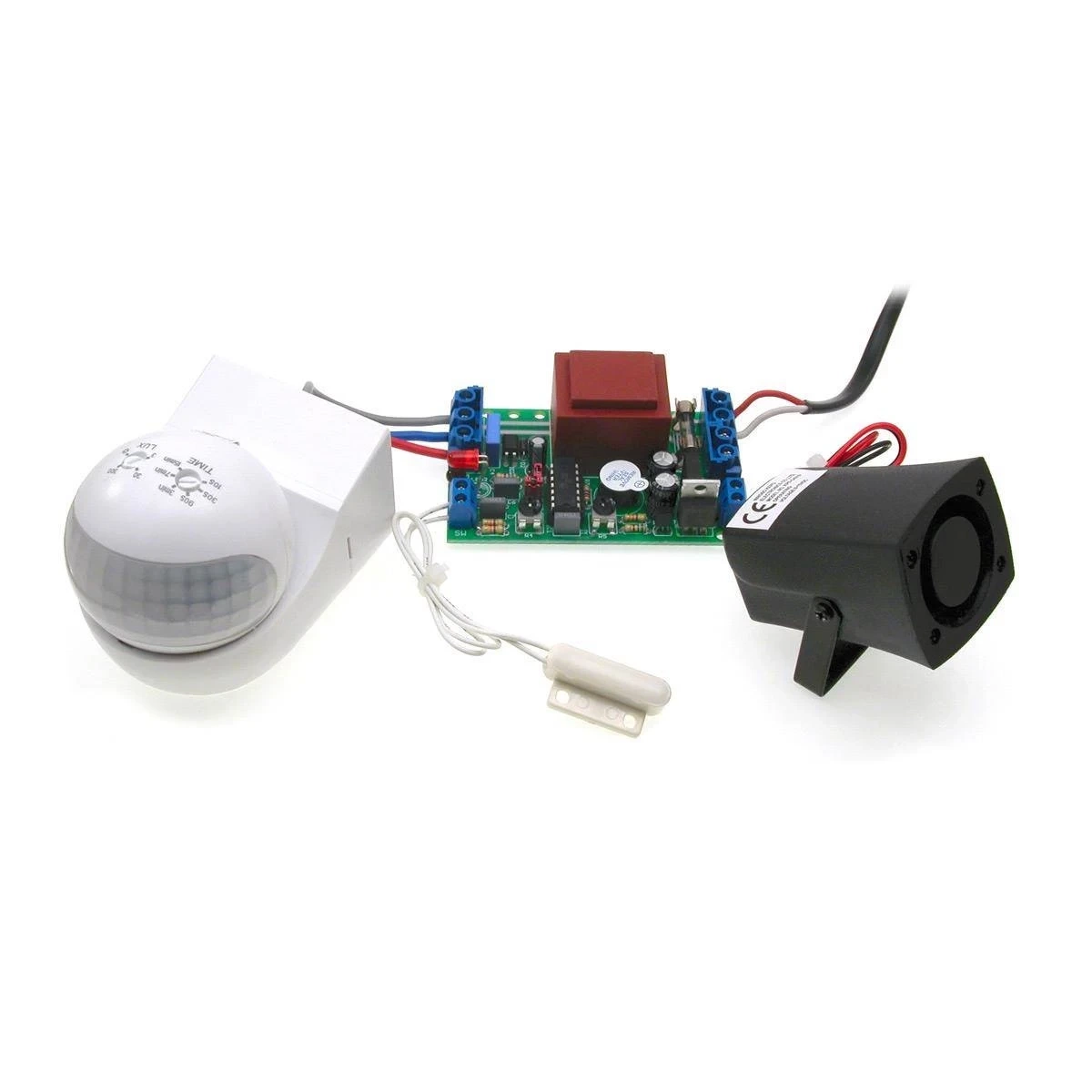

AVT1925 pozwala zbudować prosty system alarmowy oparty na popularnym czujniku ruchu 230 V. Po uzbrojeniu układ nadzoruje wyjście PIR i po wykryciu ruchu uruchamia odliczanie, a następnie załącza syrenę alarmową 12 V.
Centralka ma regulowany czas uzbrajania i czas alarmu, sygnalizację LED, buzer oraz możliwość pracy syreny ciągłej albo przerywanej. Uzbrajanie i rozbrajanie może odbywać się ukrytym przyciskiem, kontaktronem albo pilotem IR. AVT1925 B to KIT DIY z PCB i elementami do lutowania.
Karta techniczna
AVT1925
Centralka alarmowa do czujnika ruchu PIR 230 V z uzbrajaniem przyciskiem lub pilotem IR oraz wyjściem na syrenę 12 V.
| Kod projektu | AVT1925 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | centralka alarmowa do czujnika ruchu |
| Zasilanie centralki | 230 VAC |
| Czujnik ruchu | PIR 230 VAC z wyjściem 230 VAC |
| Wyjście syreny | 12 V, do 300 mA |
| Uzbrajanie i rozbrajanie | przycisk / kontaktron / pilot IR 36 kHz |
| Czas uzbrojenia | regulowany potencjometrem ARM, od kilku sekund do ok. 1 minuty |
| Czas alarmu | regulowany potencjometrem ALAR, od kilku sekund do kilkunastu minut |
| Tryb syreny | ciągły lub przerywany, ustawiany zworką MOD |
| Mikrokontroler | ATtiny24, zaprogramowany do projektu |
| Płytka PCB | 83×52 mm |
Wersja

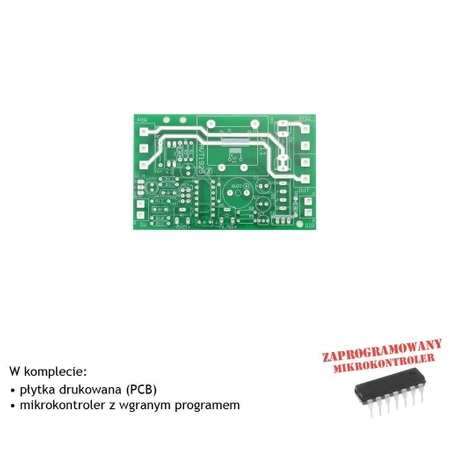

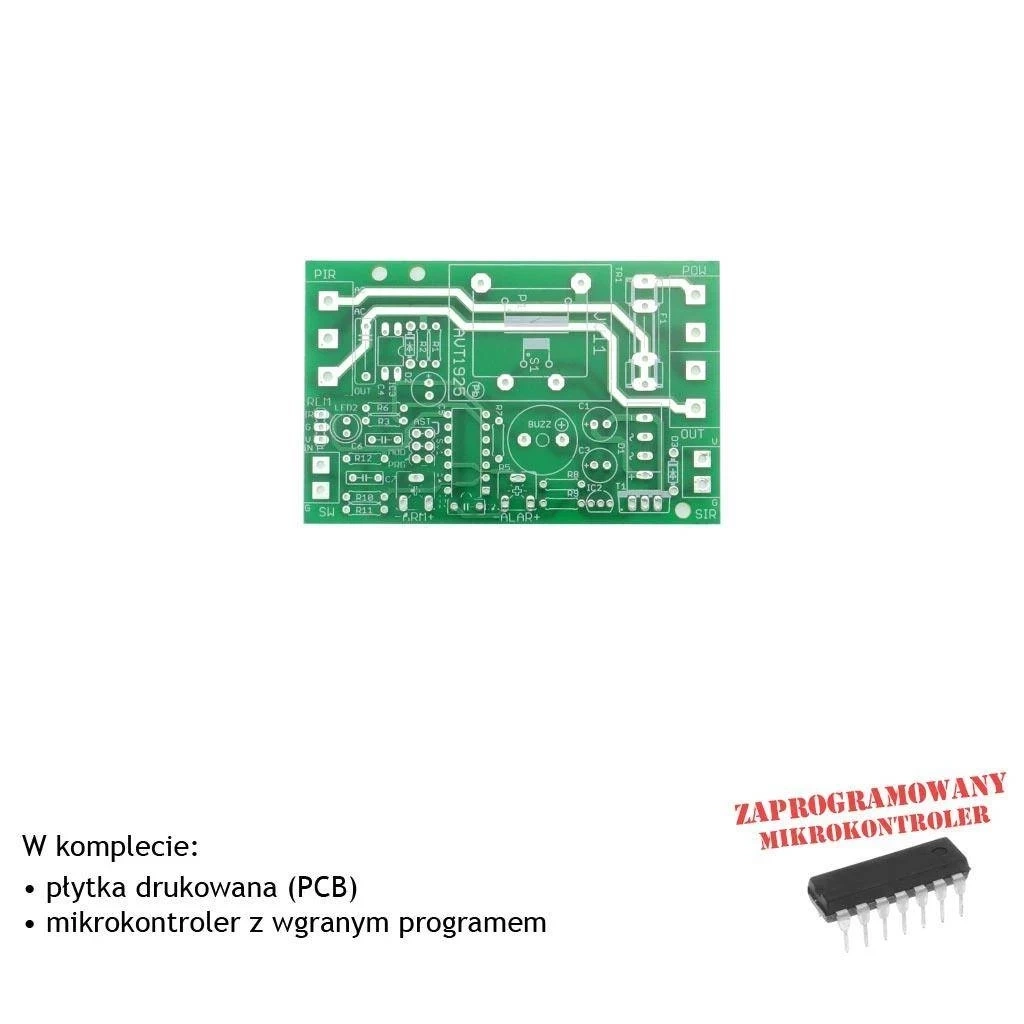

AVT1925 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, zaprogramowany ATtiny24, transformator sieciowy 9 V, stabilizator 78L05, transoptor PC814, odbiornik TSOP4836, MOSFET IRL2203, mostek KBP08, buzer piezo, bezpiecznik, złącza, goldpin ze zworkami, LED i elementy bierne.
Notes
Czujnik PIR powinien być czujnikiem ruchu 230 VAC z wyjściem, na którym po wykryciu ruchu pojawia się 230 VAC.
Złącze OUT jest zwarte z wyjściem czujnika PIR, więc można je wykorzystać np. do sterowania oświetleniem.
Zworka MOD wybiera pracę syreny ciągłą albo przerywaną, a zworka AST uruchamia automatyczne uzbrajanie po włączeniu zasilania.
Układ należy montować w izolowanej obudowie, np. Z108, dopiero po podłączeniu czujnika, syreny i wejścia SW.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1925 B to KIT DIY z PCB, zaprogramowanym ATtiny24, transformatorem, TSOP4836, PC814, MOSFET-em, buzerem, złączami i elementami do lutowania.
Potrzebny jest czujnik ruchu 230 VAC z wyjściem 230 VAC, typowy dla sterowania oświetleniem.
Krótkim zwarciem wejścia SW, np. ukrytym przyciskiem lub kontaktronem, albo zaprogramowanym pilotem IR 36 kHz.
Do wyjścia SIR można podłączyć syrenę 12 V o poborze do 300 mA.
Tak. Odbiornik REM współpracuje z większością pilotów IR 36 kHz po wykonaniu procedury uczenia.
