2-poziomowy alarm ostrzegający przed zalaniem - KIT AVT 1612
- Zbuduj 2-poziomowy alarm zalania z sygnałem dźwiękowym i wyjściem przekaźnikowym. AVT1612 B to KIT DIY z PCB i elementami do lutowania.
2-poziomowy alarm ostrzegający przed zalaniem - KIT DIY AVT1612
KIT do zbudowania alarmu zalania z dwoma poziomami detekcji, brzęczykiem i wyjściem przekaźnikowym.
Dwupoziomowy alarm zalania do samodzielnego montażu

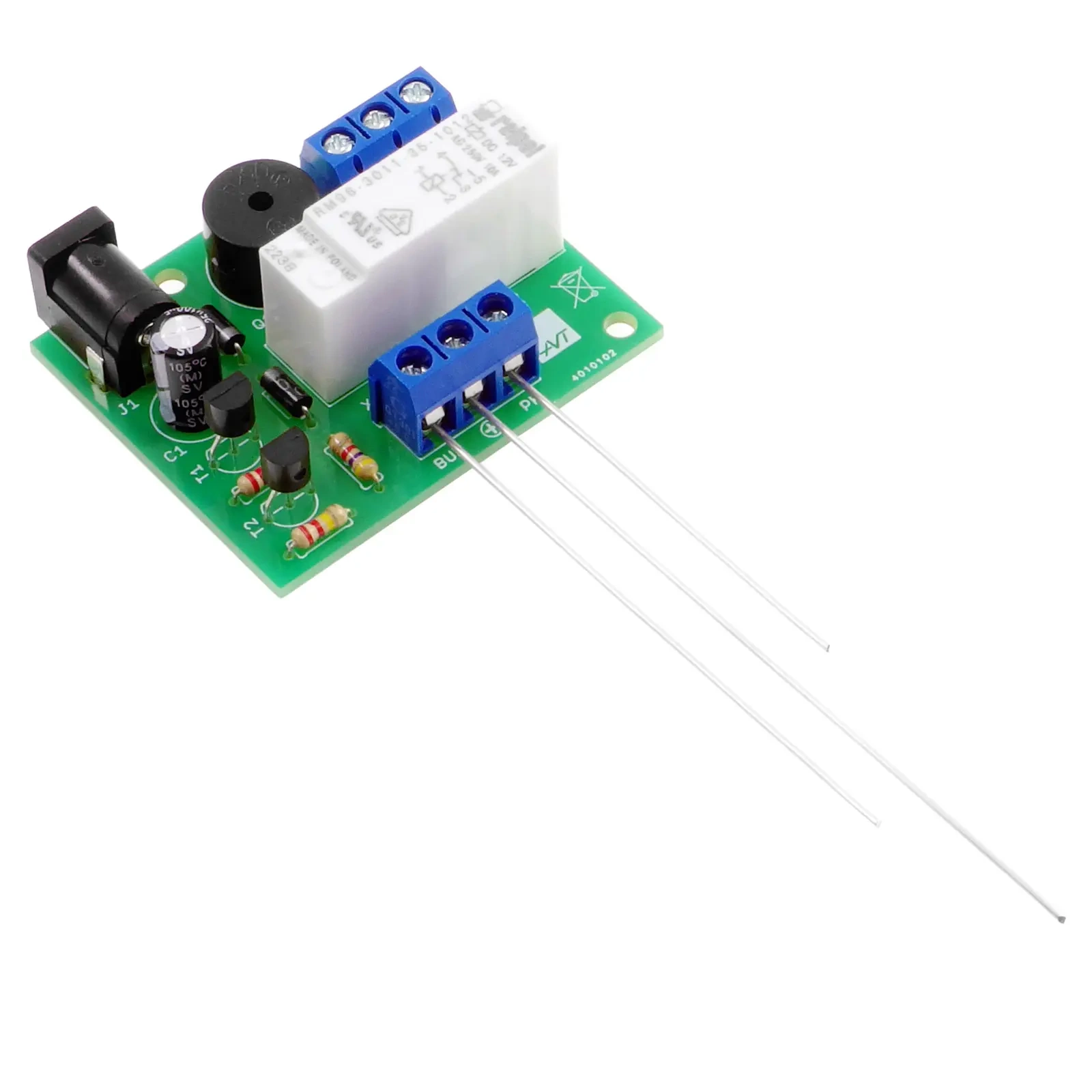

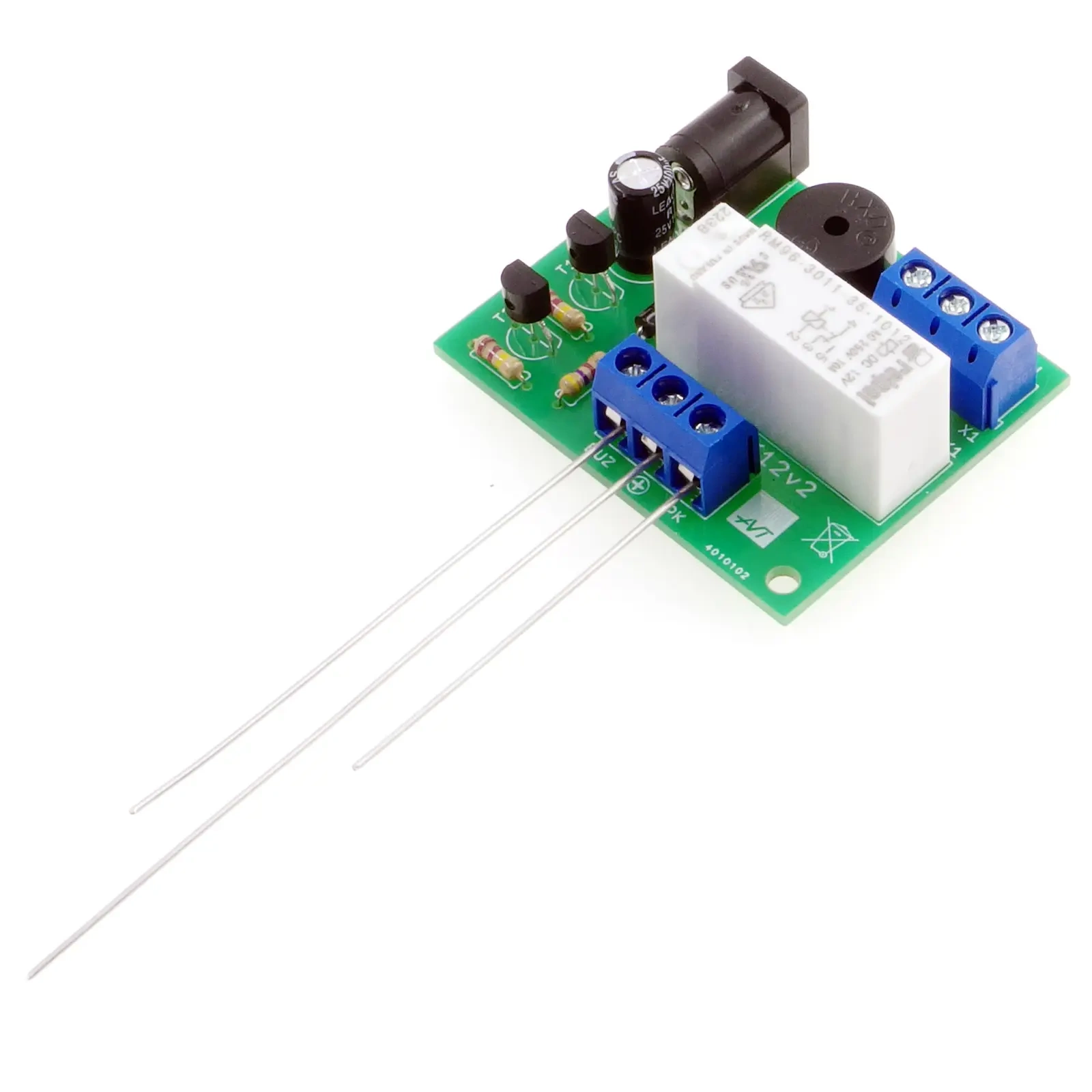

AVT1612 pozwala zbudować prosty czujnik zalania do monitorowania podłogi, piwnicy, pralni, zbiornika albo innego miejsca narażonego na pojawienie się wody. Układ wykorzystuje trzy elektrody pomiarowe i reaguje na przewodzenie przez ciecz między elektrodą wspólną a elektrodami poziomów BUZ i PK.
Jeden poziom może uruchomić brzęczyk, a drugi przełączyć styki przekaźnika, np. do pompy albo zewnętrznego systemu automatyki. Kolejność reakcji ustala się długością elektrod. Wersja B to zestaw KIT z płytką PCB, tranzystorami, diodami, przekaźnikiem, sygnalizatorem piezo, złączami i elementami do samodzielnego montażu.
Karta techniczna
AVT1612
Dwupoziomowy alarm zalania z sygnalizacją dźwiękową, wyjściem przekaźnikowym i elektrodami pomiarowymi do wykrywania obecności wody.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | dwupoziomowa sygnalizacja obecności wody |
| Zastosowanie | czujnik zalania, alarm podłogowy, kontrola poziomu wody, system osuszania piwnicy |
| Liczba poziomów detekcji | 2 poziomy wody |
| Sygnalizacja lokalna | piezo z generatorem 12 V |
| Wyjście przekaźnikowe | styki przełączne NO / COM / NC |
| Obciążalność styków | 230 V / 10 A |
| Kolejność sygnalizacji | ustalana długością elektrod pomiarowych |
| Sondy pomiarowe | trzy elektrody: wspólna +, BUZ i PK |
| Zasilanie | 12 VDC |
| Zabezpieczenie zasilania | dioda zabezpieczająca przed odwrotną polaryzacją |
| Płytka PCB | 40×48 mm |
Wersja

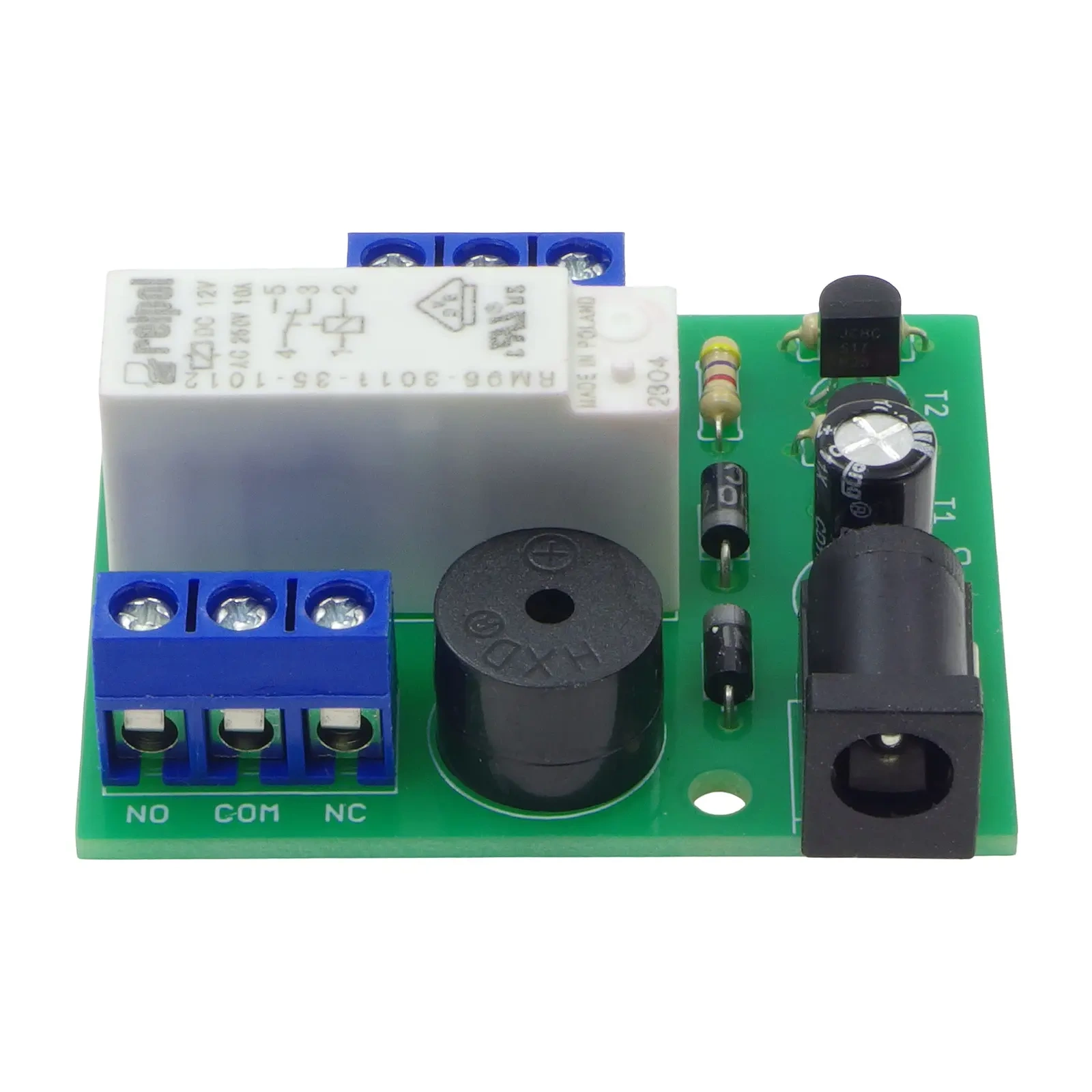

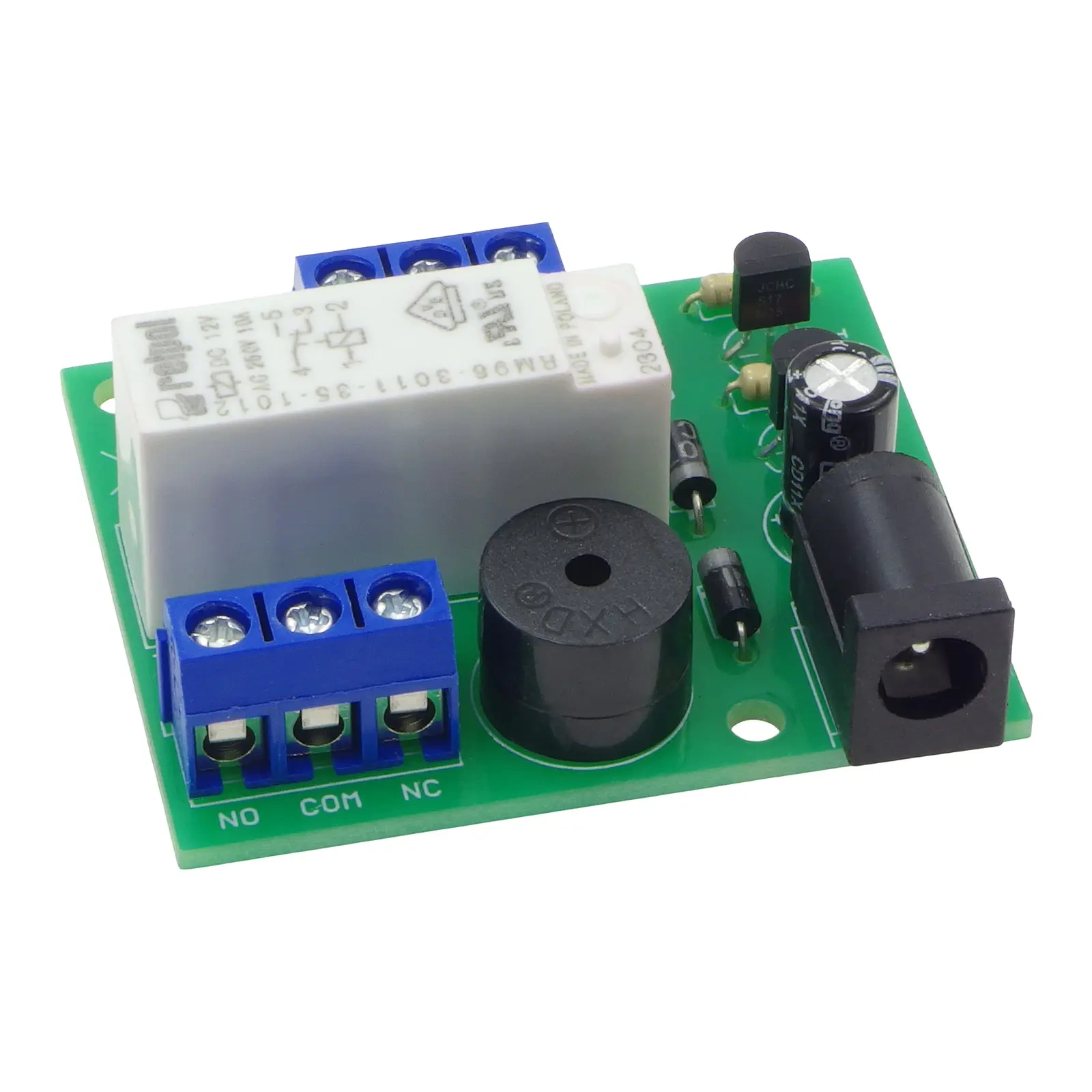

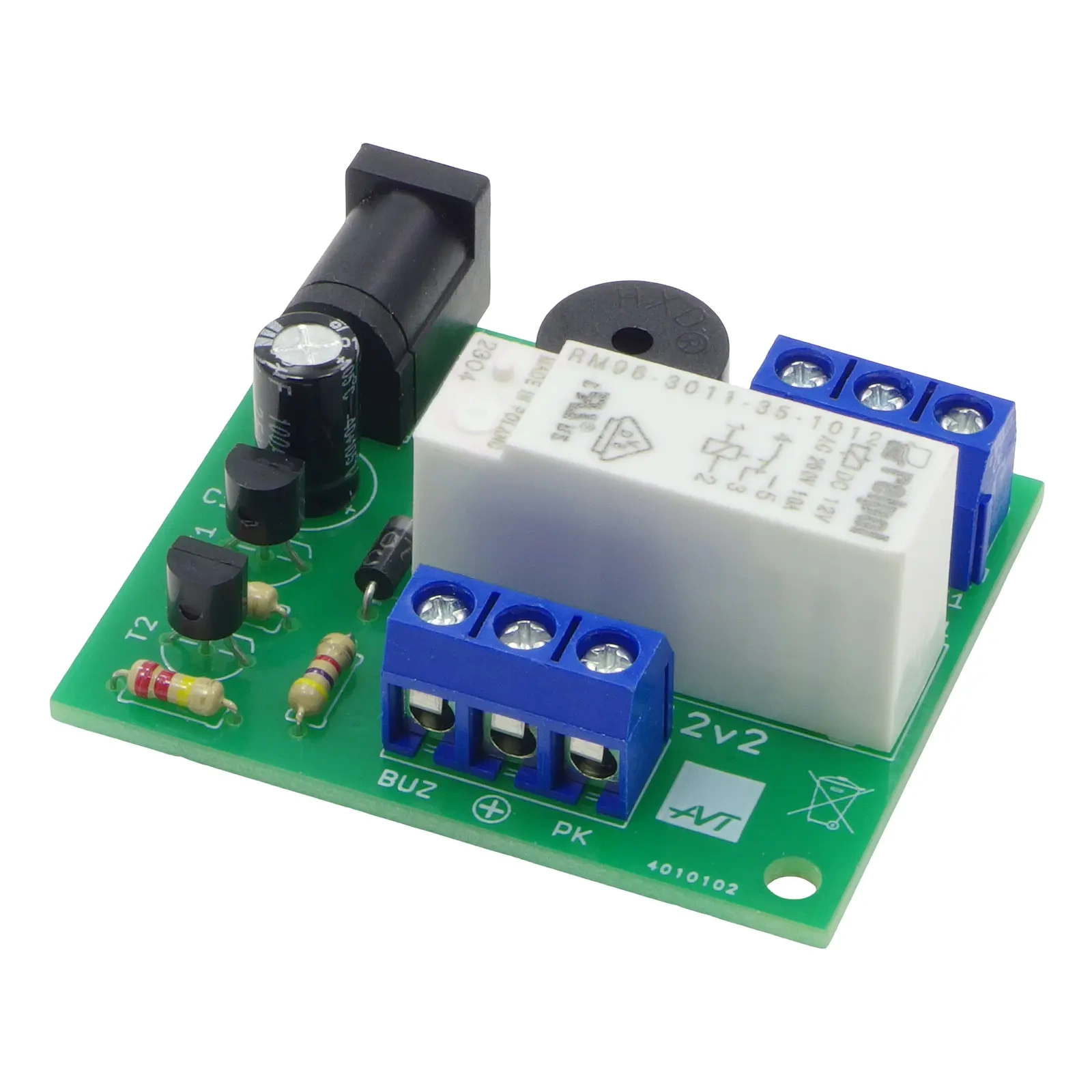

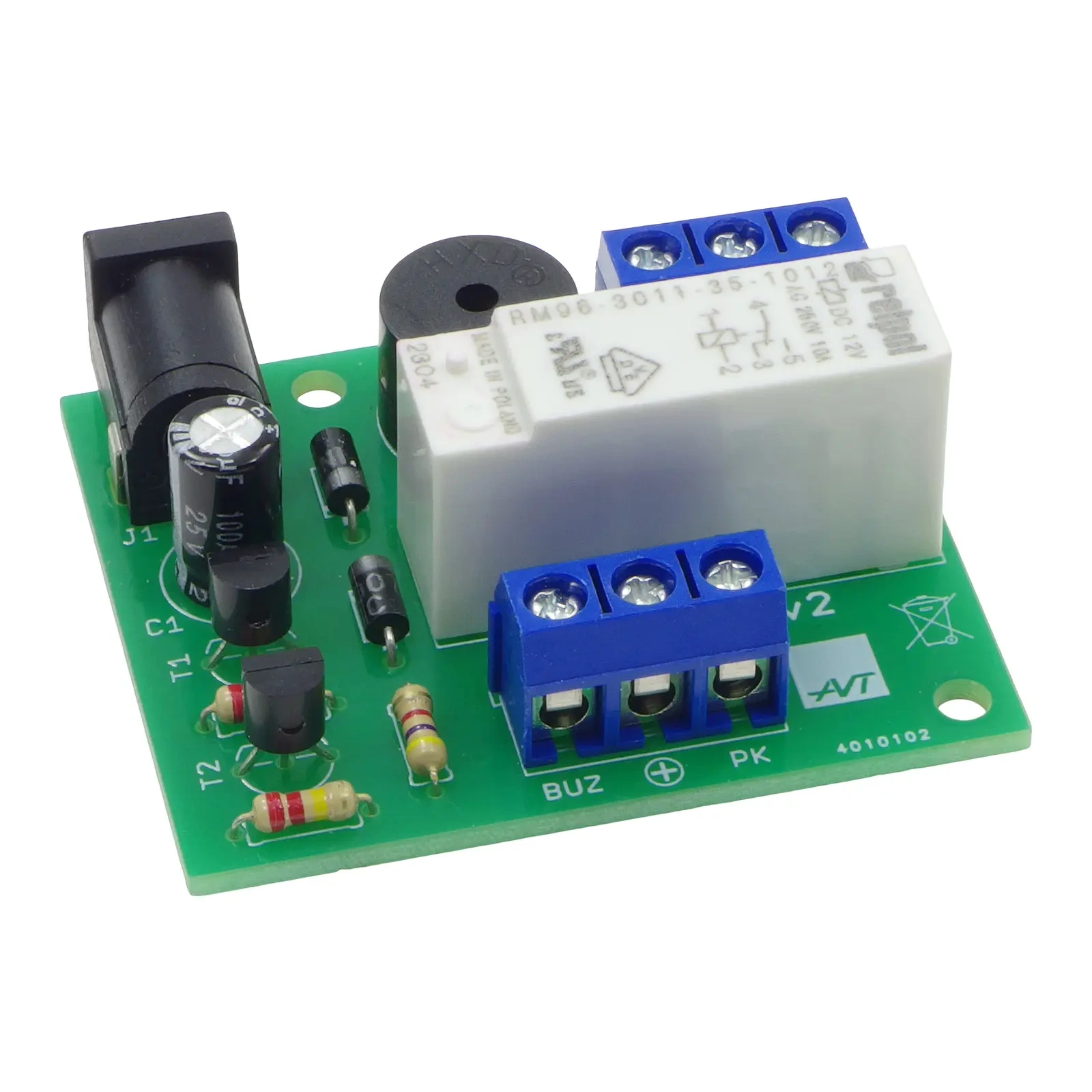

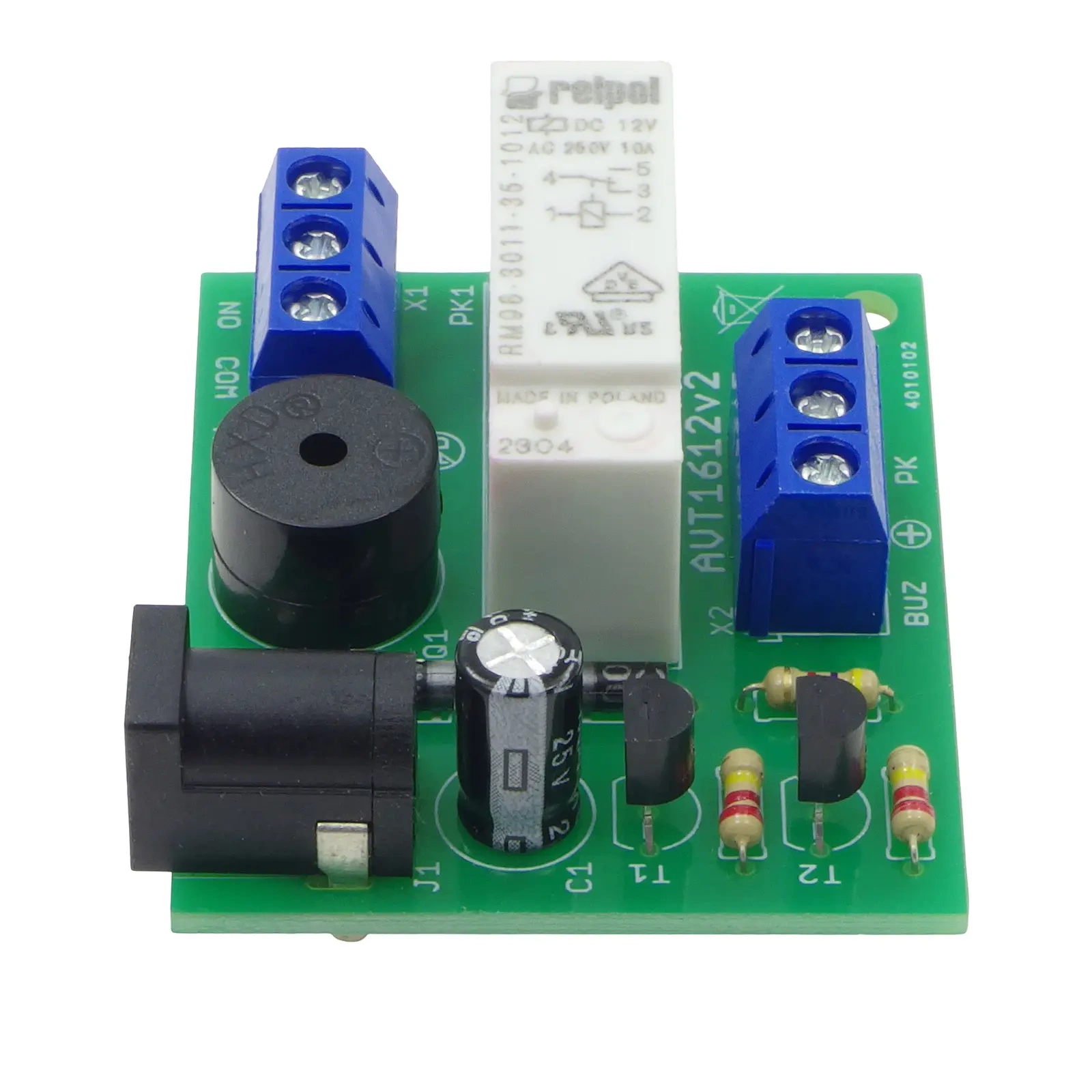

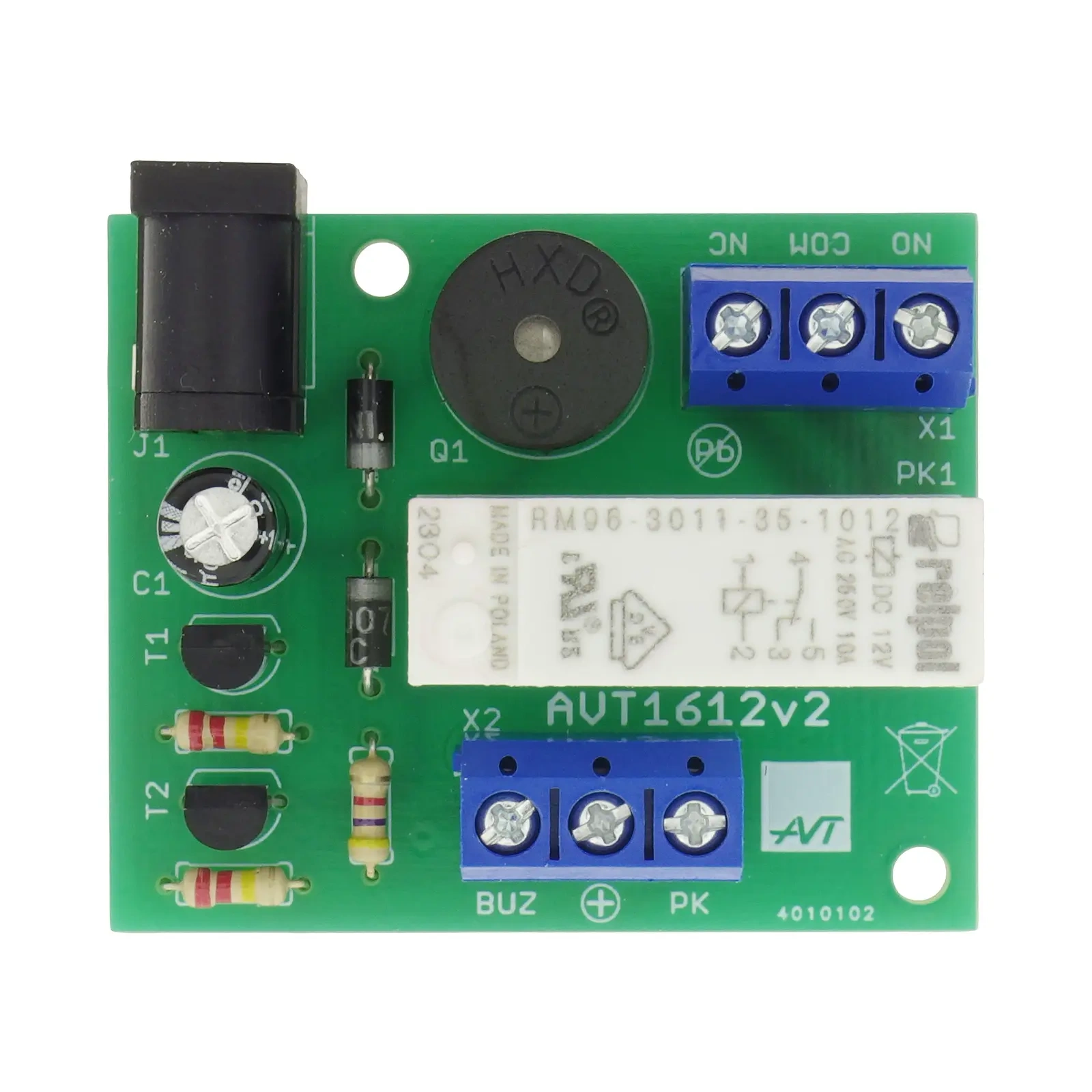

AVT1612 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, rezystory, kondensator, tranzystory BC517, diody 1N4007, przekaźnik 12 V, piezo z generatorem 12 V, złącza ARK3/500 i gniazdo zasilania DC do zlutowania dwupoziomowego alarmu zalania.
Notes
Kolejność sygnalizacji zależy od długości elektrod. Elektroda, która pierwsza zostanie zwarta przez wodę z elektrodą wspólną, uruchomi przypisaną reakcję: brzęczyk albo przekaźnik.
Obecność wody jest sygnalizowana do momentu usunięcia zalania i rozwarcia elektrod. W praktyce warto tak umieścić elektrody, aby nie dotykały przypadkowo metalowych elementów i nie były stale zawilgocone.
Wyjście przekaźnikowe może sterować pompą, sygnałem zewnętrznym albo wejściem automatyki. Dobór obwodu wykonawczego zależy od tego, czy przekaźnik ma reagować na niższy, czy na wyższy poziom wody.
Układ po prawidłowym montażu działa po podłączeniu zasilania 12 VDC. Dioda w torze zasilania chroni przed odwrotną polaryzacją napięcia.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
