Syrena alarmowa dużej mocy TDA1516BQ - PCB do projektu AVT 2774
- Syrena alarmowa AVT2774 generuje donośny, modulowany dźwięk ostrzegawczy. Projekt z końcówką TDA1516BQ, generatorami na BC548, zasilaniem 12…15 V i głośnikiem 4…8 Ω; wersja A zawiera samą płytkę PCB, elementy osobno.

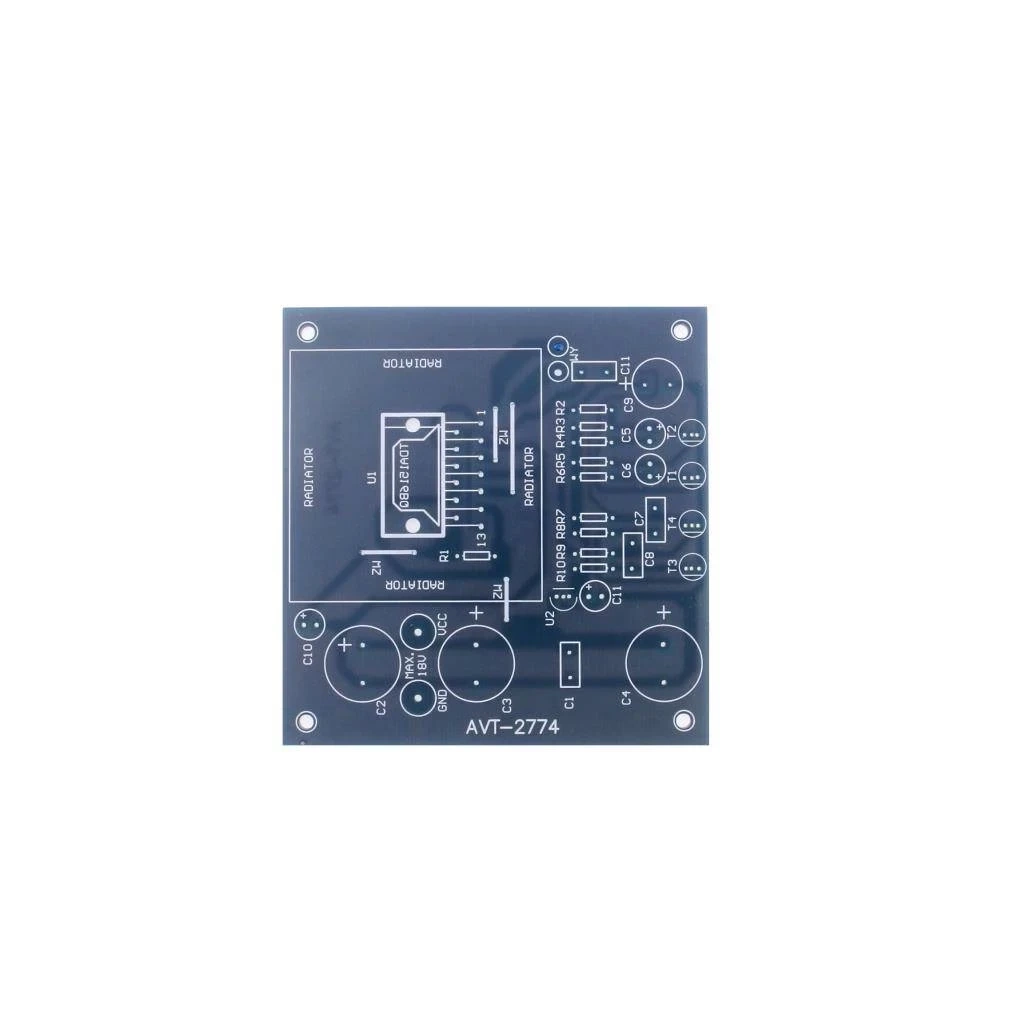

Syrena alarmowa dużej mocy TDA1516BQ – płytka PCB AVT2774
Płytka drukowana do budowy głośnej syreny alarmowej dużej mocy z mostkowym wzmacniaczem audio.
Donośny sygnał ostrzegawczy do systemów alarmowych
AVT2774 A to płytka PCB do wykonania syreny alarmowej dużej mocy. Układ generuje charakterystyczny, modulowany dźwięk ostrzegawczy, który dobrze sprawdza się w systemach alarmowych, prostych układach ostrzegania i projektach wymagających mocnego sygnału akustycznego.
Konstrukcja wykorzystuje dwa generatory astabilne na tranzystorach BC548 oraz mostkowy wzmacniacz mocy TDA1516BQ. Jeden generator odpowiada za podstawowy sygnał dźwiękowy, drugi za jego modulację, dzięki czemu syrena nie emituje monotonnego tonu, lecz bardziej zauważalny sygnał alarmowy.
Karta techniczna
AVT2774
AVT2774 to projekt syreny alarmowej dużej mocy. Układ łączy dwa generatory modulujące sygnał z mostkowym wzmacniaczem mocy, co pozwala uzyskać głośny i łatwo rozpoznawalny dźwięk ostrzegawczy.
| Kod projektu | AVT2774 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | syrena alarmowa dużej mocy |
| Zastosowanie | systemy alarmowe, sygnalizacja ostrzegawcza, układy zabezpieczeń |
| Końcówka mocy | TDA1516BQ |
| Tryb pracy wzmacniacza | mostkowy, BTL |
| Moc muzyczna | około 20…25 W, zależnie od zasilania i głośnika |
| Generatory sygnału | 2 generatory astabilne na tranzystorach BC548 |
| Tranzystory generatorów | T1…T4: BC548 |
| Stabilizator generatorów | LM78L05 |
| Zasilanie | 12…15 VDC, maksymalnie 18 V |
| Pobór prądu | szczytowo powyżej 5 A, zależnie od głośnika i zasilania |
| Głośnik | 4…8 Ω, zalecana moc znamionowa nie mniejsza niż 30…40 W |
| Radiator | aluminiowy, ok. 50×50×23 mm |
| Montaż radiatora | docisk do końcówki mocy U1, z pastą termoprzewodzącą |
| Kondensatory filtrujące | C1…C4 jako filtracja zasilania wzmacniacza |
| Możliwość modyfikacji dźwięku | zmiana charakteru i szybkości narastania/opadania przez dobór elementów generatorów |
| Wymiary płytki PCB | 88×86 mm |
Wersja
AVT2774 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 100 kΩ
- R2, R3, R6, R7, R10: 560 Ω
- R4, R5: 10 kΩ
- R8, R9: 5,6 kΩ
- C1, C7, C8: 100 nF
- C2-C4: 2200 µF / 16 V
- C5, C6: 100 µF / 10 V
- C9: 1000 µF / 10 V
- C10: 47 µF / 25 V
- C11: 220 nF
- T1-T4: BC548
- U1: TDA1516BQ
- U2: LM78L05 lub LM78L09
- Radiator aluminiowy, ok. 50×50×23 mm
Notes
Syrena wymaga wydajnego źródła zasilania. Przy pracy z akumulatorem lub zasilaczem 12…15 V trzeba przewidzieć duże impulsy prądowe, szczególnie przy niskiej impedancji głośnika.
Końcówka mocy TDA1516BQ wymaga dobrego chłodzenia. Radiator powinien być mocno dociśnięty do układu scalonego, a między powierzchniami warto zastosować cienką warstwę pasty termoprzewodzącej.
Dźwięk syreny można modyfikować przez zmianę elementów generatorów. Zmiana pojemności kondensatorów i wartości rezystorów wpływa na częstotliwość podstawową oraz tempo narastania i opadania dźwięku alarmowego.
Uwaga: syrena może generować bardzo głośny dźwięk. Nie uruchamiaj jej blisko uszu ani w małym pomieszczeniu bez ochrony słuchu. Przed pierwszym testem sprawdź polaryzację zasilania, impedancję głośnika, moc głośnika, poprawność montażu radiatora oraz brak zwarć w torze zasilania.
Najczęściej zadawane pytania
AVT2774 A zawiera płytkę PCB. Elementy elektroniczne z wykazu trzeba skompletować osobno.
Projekt pozwala zbudować syrenę alarmową dużej mocy do systemów ostrzegania, zabezpieczeń i hobbystycznych układów alarmowych.
Należy stosować głośnik 4…8 Ω o możliwie dużej średnicy i mocy znamionowej nie mniejszej niż 30…40 W. Większy głośnik zwykle daje lepszy efekt akustyczny.
Tak. Końcówka mocy TDA1516BQ musi być chłodzona radiatorem, ponieważ przy dużej głośności i dużym obciążeniu wydziela znaczną ilość ciepła.
Tak. Charakter dźwięku można zmieniać przez dobór wartości rezystorów i kondensatorów w generatorach. Wpływa to na częstotliwość podstawową oraz tempo modulacji sygnału.
