Co zawiera wersja AVT1853 A+?

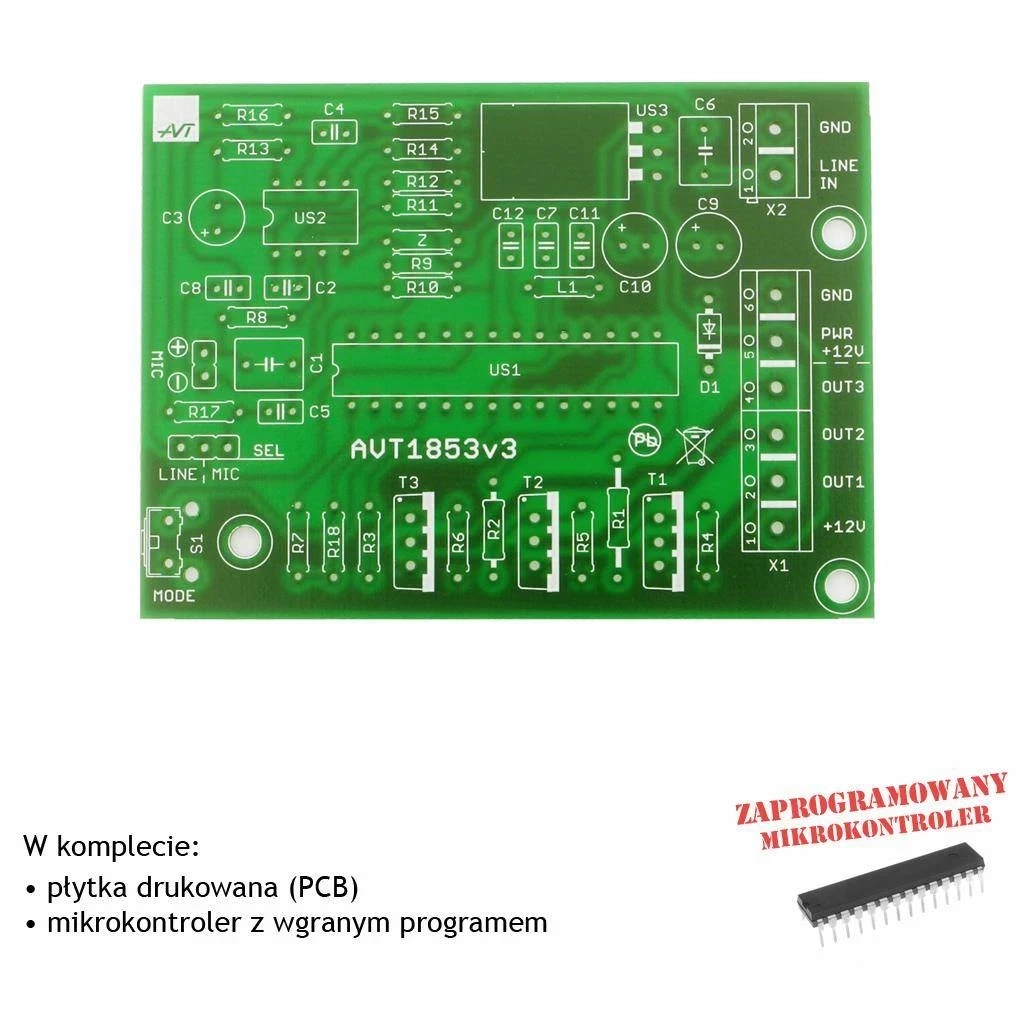

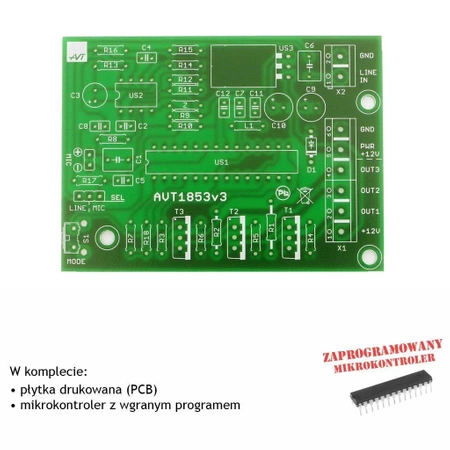

AVT1853 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega8 przygotowany do projektu. Pozostałe elementy, w tym LM358, BUZ11, mikrofon, złącza i elementy bierne, trzeba skompletować osobno.
Iluminofonia LED RGB 12 V z 7 efektami - PCB i mikroprocesor do projektu AVT 1853
- Iluminofonia LED RGB steruje taśmami i modułami RGB w rytm muzyki z mikrofonu albo wejścia LINE IN. Wersja A+ zawiera PCB i zaprogramowany ATmega8; pozostałe elementy kompletujesz osobno.
Sterownik muzyczny LED RGB 12 V - płytka PCB i zaprogramowany mikrokontroler do AVT1853
Płytka PCB i zaprogramowany ATmega8 do wykonania iluminofonii LED RGB reagującej na dźwięk z mikrofonu albo wejścia LINE IN.
Iluminofonia RGB do taśm LED i modułów świetlnych
AVT1853 steruje trzema kanałami RGB proporcjonalnie do sygnału audio, tworząc dynamiczne efekty świetlne do muzyki. Sygnał można doprowadzić z wejścia LINE IN albo z mikrofonu elektretowego, a źródło wybiera się zworką SEL.
Mikrokontroler ATmega8 analizuje sygnał audio i steruje kanałami przez tranzystory BUZ11. Układ współpracuje z taśmami LED RGB oraz modułami RGB zasilanymi napięciem 12 V DC. Wersja A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATmega8 przygotowany do projektu; pozostałe elementy trzeba skompletować osobno.
7 efektów świetlnych iluminofonia, kolory stałe, biel i zmiana koloru w rytm basu
MIC albo LINE IN wybór sygnału audio z mikrofonu lub wejścia liniowego
PCB 79×58 mm płytka do integracji z dekoracyjnym oświetleniem RGB
Skala trudności
2/6
Szacowany czas montażu
1 h
Karta techniczna
AVT1853
Iluminofonia LED RGB 12 V z wejściem mikrofonowym, LINE IN i trzema kanałami wyjściowymi do taśm lub modułów RGB.
| Kod projektu | AVT1853 |
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Funkcja | sterowanie taśmą lub modułem LED RGB w rytm muzyki |
| Zasilanie | 12 V DC |
| Wejścia audio | LINE IN lub mikrofon MIC, wybór zworką SEL |
| Liczba efektów | 7 trybów do wyboru |
| Zakresy analizy audio | niskie 500 Hz–2 kHz, średnie 6–7 kHz, wysokie 13–14 kHz |
| Wyjścia RGB | 3 kanały tranzystorowe, T1–T3 BUZ11 |
| Obciążenie kanału | 3 A na kanał |
| Mikrokontroler | ATmega8, zaprogramowany do projektu |
| Płytka PCB | 79×58 mm |
Wersja
AVT1853 A+ – płytka PCB i zaprogramowany mikrokontroler. Wersja zawiera płytkę PCB oraz ATmega8 z firmware projektu. Pozostałe elementy elektroniczne trzeba skompletować osobno.
Elementy do skompletowania osobno
- R1–R3, R17: 330 Ω
- R4–R7, R18: 10 kΩ
- R8: 2,2 kΩ
- R9: 1 MΩ
- R10, R14, R15: 33 kΩ
- R11: 220 kΩ
- R12: 22 kΩ
- R13: 390 kΩ
- R16: 100 kΩ
- Z: zwora 0 Ω
- C1, C6: 1 µF
- C2, C4: 10 pF
- C3: 10 µF
- C5: 1 nF
- C7, C8, C11, C12: 100 nF
- C9, C10: 100 µF
- D1: 1N4007
- T1, T2, T3: tranzystory mocy, np. BUZ11
- US2: LM358
- US3: 7805
- MIC: mikrofon elektretowy
- L1: dławik
- SEL: goldpin 1×3 + jumper
- S1: mikroswitch kątowy
- X1: złącza DG301/3 – 2 szt.
- X2: złącze DG301/2 – 1 szt.
Notes
Źródło sygnału audio wybiera się zworką SEL: wejście CINCH/RCA LINE IN albo mikrofon MIC.
Program MODE wybierany przyciskiem S1 obejmuje iluminofonię, wyłączenie, kolory stałe oraz zmianę losową koloru w rytm basu.
Wejście LINE IN jest przeznaczone dla typowego sygnału audio około 0,7 V, np. z wyjścia słuchawkowego.
Trzy kanały wyjściowe sterują taśmą lub modułem RGB przez tranzystory mocy. Przy większym obciążeniu trzeba zadbać o przekrój przewodów, chłodzenie tranzystorów i wydajność zasilacza 12 V DC.
Uwaga: przed podłączeniem sprawdź polaryzację zasilania, zgodność taśmy RGB z napięciem 12 V DC oraz prąd każdego kanału. Przekroczenie 3 A na kanał, zwarcie wyjścia albo zbyt słaby zasilacz mogą uszkodzić sterownik, taśmę LED lub źródło zasilania.
Najczęściej zadawane pytania
Czy układ działa bez sygnału LINE IN?
Tak. Można użyć mikrofonu elektretowego MIC i wybrać go zworką SEL jako źródło sygnału audio.
Jakie taśmy LED można podłączyć?
Układ współpracuje z taśmami LED RGB lub modułami RGB zasilanymi 12 V DC, przy obciążeniu do 3 A na każdy kanał.
Ile efektów obsługuje AVT1853?
Instrukcja AVT1853 podaje 7 efektów do wyboru, w tym iluminofonię, wyłączenie, kolory stałe oraz losową zmianę koloru w rytm basu.
Czy zasilacz jest w zestawie A+?
Nie. Wersja A+ zawiera PCB i zaprogramowany mikrokontroler. Zasilacz 12 V DC oraz pozostałe elementy trzeba dobrać osobno.
