Korektor graficzny audio 5-pasmowy equalizer - PCB do projektu AVT 2490
- Korektor graficzny 5-pasmowy pozwala regulować charakterystykę toru audio w pasmach 100 Hz, 330 Hz, 1 kHz, 3,3 kHz i 10 kHz. AVT2490 A zawiera płytkę PCB 92×47 mm, a elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Korektor graficzny audio 5-pasmowy - płytka PCB do AVT2490

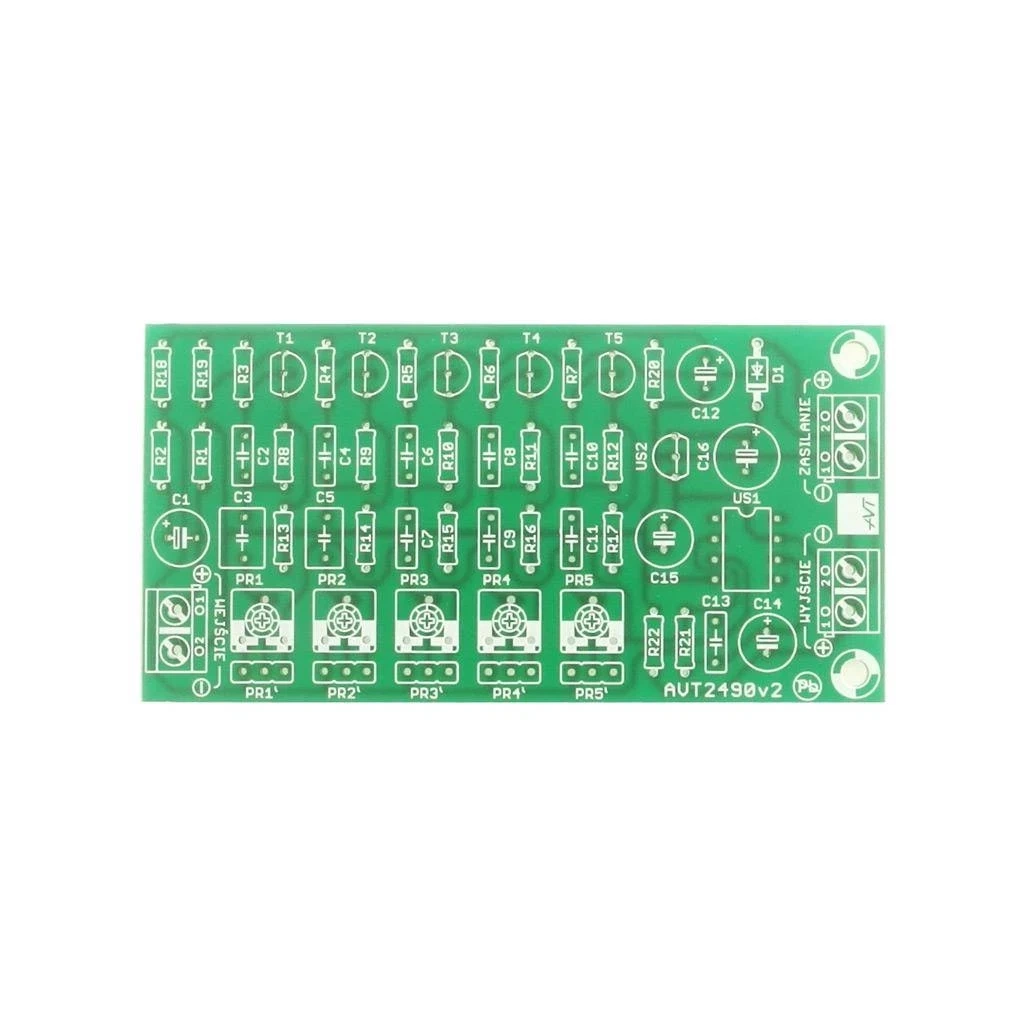

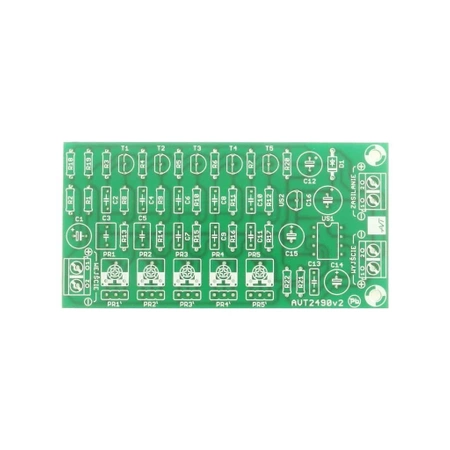

Płytka PCB do wykonania 5-pasmowego equalizera audio z regulacją charakterystyki częstotliwościowej.
Regulacja barwy dźwięku w pięciu pasmach
AVT2490 to projekt korektora graficznego do regulacji charakterystyki częstotliwościowej systemu audio. Układ pozwala korygować wpływ pomieszczenia odsłuchowego, kolumn i ustawienia głośników na brzmienie toru elektroakustycznego.
Korektor ma pięć zakresów regulacji: 100 Hz, 330 Hz, 1 kHz, 3,3 kHz i 10 kHz. Może działać jako samodzielne urządzenie albo moduł do wbudowania w sprzęt audio. Wersja A obejmuje samą płytkę PCB; elementy z wykazu należy skompletować osobno.
Karta techniczna
AVT2490
5-pasmowy korektor graficzny audio do pracy jako osobny moduł lub część urządzenia elektroakustycznego.
| Kod projektu | AVT2490 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | korektor graficzny audio, equalizer 5-pasmowy |
| Pasma regulacji | 100 Hz, 330 Hz, 1 kHz, 3,3 kHz, 10 kHz |
| Zakres regulacji | około ±12 dB |
| Zalecany poziom wejściowy | 100 mV–1 V |
| Układ operacyjny | OP07CP lub podobny |
| Stabilizator | 78L09 |
| Zasilanie | 12 V DC |
| Układ stereo | wymaga dwóch modułów AVT2490 |
| Wymiary płytki PCB | 92×47 mm |
Wersja
AVT2490 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1, R18, R22: 100 kΩ
- R2, R21: 6,8 kΩ
- R3–R7: 56 kΩ
- R8–R12: 1 kΩ
- R13–R17, R20: 4,7 kΩ
- R19: 3,9 kΩ
- PR1–PR5: potencjometr montażowy 10 kΩ
- C1, C14, C15: 10 µF
- C2: 47 nF
- C3: 1 µF
- C4: 15 nF
- C5: 330 nF
- C6: 4,7 nF
- C7: 100 nF
- C8: 1,5 nF
- C9: 33 nF
- C10: 470 pF
- C11: 10 nF
- C12: 100 µF
- C13: 220 pF
- C16: 470 µF
- D1: 1N4007
- T1–T5: BC548 lub podobny
- US1: OP07CP lub inny podobny
- US2: 78L09
- ARK2/500: 3 szt.
Notes
Korektor wykorzystuje pięć jednakowych obwodów z aktywną indukcyjnością zawierającą wtórnik emiterowy. Układ jest zasilany pojedynczym napięciem i ma obwód sztucznej masy z elementami R19, R20 i C12.
Montaż warto prowadzić od najmniejszych elementów do największych. Szczególną uwagę trzeba zwrócić na biegunowość kondensatorów elektrolitycznych, diody oraz układu scalonego US1.
Do budowy układu stereofonicznego potrzebne są dwa moduły AVT2490. Sygnał wejściowy powinien mieć poziom około 100 mV–1 V.
Do potencjometrów można doprowadzić przewody, ale powinny być możliwie krótkie, do kilku centymetrów, ponieważ dłuższe połączenia mogą zbierać zakłócenia.
Uwaga: układ wymaga zasilania 12 V DC. Przy niższym napięciu stabilizator US2 nie spełni swojej roli, a do układu mogą przedostawać się zakłócenia z szyn zasilających.
Najczęściej zadawane pytania
AVT2490 A zawiera wyłącznie płytkę PCB do projektu korektora graficznego. Do uruchomienia układu należy samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do korekcji charakterystyki częstotliwościowej toru audio, jako moduł do wbudowania w urządzeniu albo jako część samodzielnie budowanego korektora.
Nie. Do budowy układu stereofonicznego potrzebne są dwa moduły AVT2490, po jednym dla każdego kanału audio.
Nie. Korektor pracuje analogowo, z użyciem wzmacniacza operacyjnego, tranzystorów i elementów pasywnych, bez mikrokontrolera i bez programu.
Wymagane jest zasilanie napięciem stałym 12 V DC. Stałe napięcie podawane na złącze zasilania nie powinno być mniejsze niż 12 V.
