Aktywny filtr do subwoofera 70-270 Hz - PCB do projektu AVT 1687
- Filtr aktywny zsumuje sygnał stereo i wydzieli pasmo basowe do wzmacniacza subwoofera. Wersja A zawiera PCB do AVT1687; elementy kompletujesz osobno.
Aktywny tor niskotonowy do wzmacniacza subwoofera - płytka PCB do AVT1687

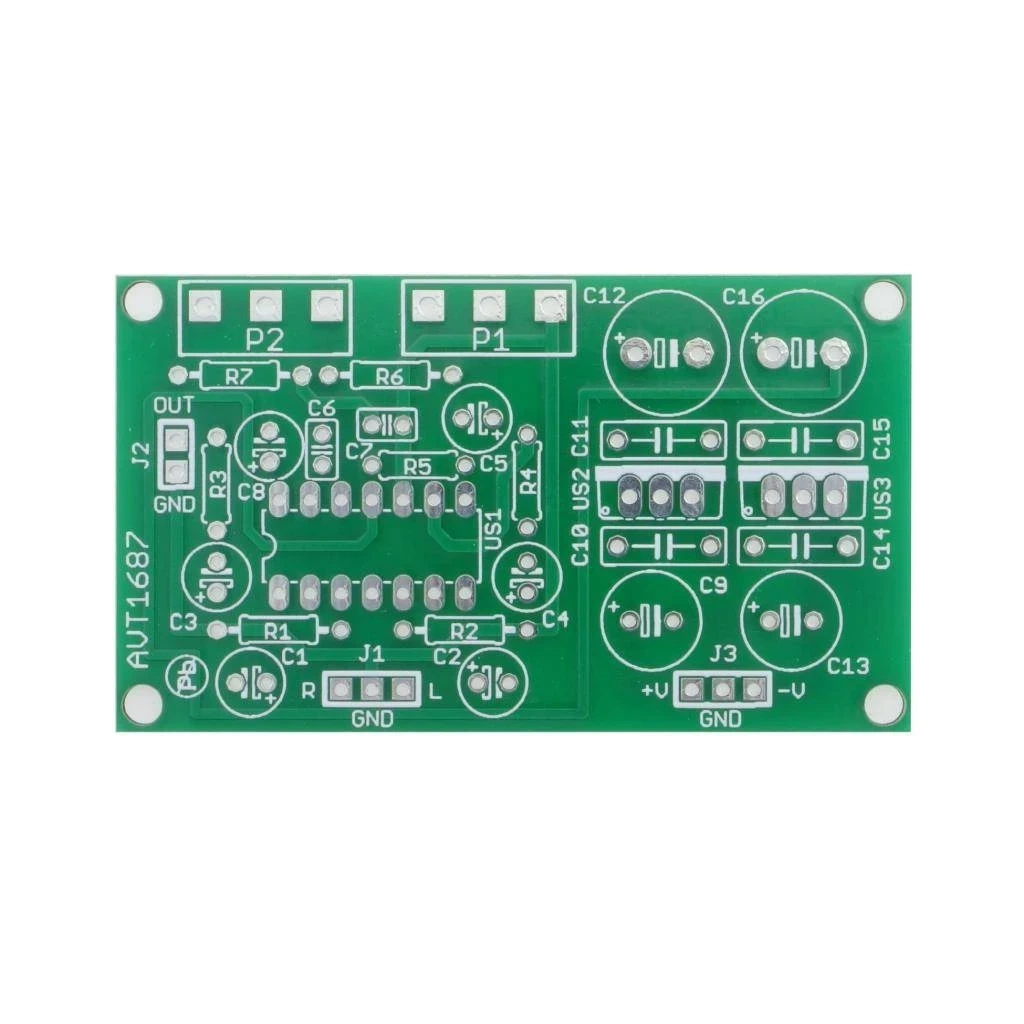

Płytka PCB do wykonania filtra aktywnego, który sumuje sygnał stereo i wydziela pasmo niskotonowe dla subwoofera.
Filtr aktywny do budowy toru subwoofera
AVT1687 to projekt aktywnego filtra do subwoofera, który przyjmuje sygnał z lewego i prawego kanału, sumuje go do postaci L+R, wzmacnia i podaje na filtr dolnoprzepustowy. Dzięki temu moduł sprawdza się przy budowie wzmacniacza niskotonowego, aktywnej kolumny basowej albo toru subwoofera w zestawie audio DIY.
Układ pozwala regulować poziom sygnału wyjściowego oraz częstotliwość odcięcia w zakresie 70…270 Hz. Filtr pracuje na poczwórnym wzmacniaczu operacyjnym LM324 lub TL074, a zasilanie toru audio stabilizują układy LM7815 i LM7915. Wersja A obejmuje samą płytkę PCB; rezystory, kondensatory, wzmacniacz operacyjny, stabilizatory, potencjometry i złącza trzeba skompletować osobno.
Karta techniczna
AVT1687
Aktywny filtr do subwoofera z sumowaniem sygnału stereo, regulacją poziomu wyjściowego i regulacją częstotliwości odcięcia.
| Wersja | A – płytka drukowana PCB |
| Funkcja | aktywny filtr dolnoprzepustowy do subwoofera |
| Wejście audio | stereo L/R, złącze J1 |
| Wyjście audio | mono OUT/GND, złącze J2 |
| Sumowanie sygnału | L+R dla toru niskotonowego |
| Typ filtra | dolnoprzepustowy filtr Czebyszewa drugiego rzędu |
| Zakres odcięcia | 70…270 Hz |
| Regulacja | P1 – poziom wyjściowy, P2 – częstotliwość odcięcia |
| Układ operacyjny | LM324 lub TL074 |
| Zasilanie | symetryczne ±18…35 VDC |
| Płytka PCB | 65×38 mm |
Wersja
AVT1687 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1, R2: 47 kΩ
- R3–R5: 22 kΩ
- R6: 15 kΩ
- R7: 4,7 kΩ
- P1: 10 kΩ, potencjometr logarytmiczny
- P2: 50 kΩ, potencjometr liniowy
- C1, C2: 47 µF / 16 V
- C3–C5, C8: 100 µF / 16 V
- C6: 100 nF / 50 V
- C7: 47 nF / 50 V
- C9, C13: 100 µF / 50 V
- C10, C11, C14, C15: 100–220 nF / 50 V, raster 7,5 mm
- C12, C16: 220 µF / 25 V
- US1: LM324 lub TL074
- US2: LM7815
- US3: LM7915
- J1, J3: złącze SIP3
- J2: złącze SIP2
- Podstawka DIL14
Notes
Wejście J1 przyjmuje sygnał lewego i prawego kanału. Układ buforuje oba kanały, sumuje je do sygnału L+R i kieruje na filtr dolnoprzepustowy.
Potencjometr P1 reguluje poziom sygnału wyjściowego, a P2 zmienia częstotliwość odcięcia w zakresie 70…270 Hz, co ułatwia dopasowanie subwoofera do kolumn głównych.
Filtr można zasilać z tego samego zasilacza co końcówkę mocy, jeżeli napięcie mieści się w zakresie ±18…35 VDC. Pobór prądu nie przekracza 15 mA.
Aby ograniczyć ryzyko przydźwięku, masę filtra najlepiej połączyć z masą reszty wzmacniacza w jednym punkcie, przez złącze zasilania J3.
Uwaga: układ wymaga zasilania symetrycznego ±18…35 VDC. Zbyt niskie napięcie może zakłócić pracę stabilizatorów, a zbyt wysokie może je uszkodzić. Przy podłączaniu toru audio trzeba unikać pętli masy.
Najczęściej zadawane pytania
AVT1687 A zawiera wyłącznie płytkę PCB do projektu aktywnego filtra do subwoofera. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do budowy aktywnego toru subwoofera, wzmacniacza niskotonowego albo modułu filtrującego między wyjściem liniowym stereo a końcówką mocy subwoofera.
Tak. Sygnały lewego i prawego kanału są buforowane, a następnie sumowane do sygnału L+R przeznaczonego dla toru niskotonowego.
Częstotliwość odcięcia można regulować potencjometrem P2 w zakresie około 70…270 Hz.
Filtr wymaga zasilania symetrycznego ±18…35 VDC. Na płytce znajdują się stabilizatory LM7815 i LM7915 dla toru wzmacniacza operacyjnego.
