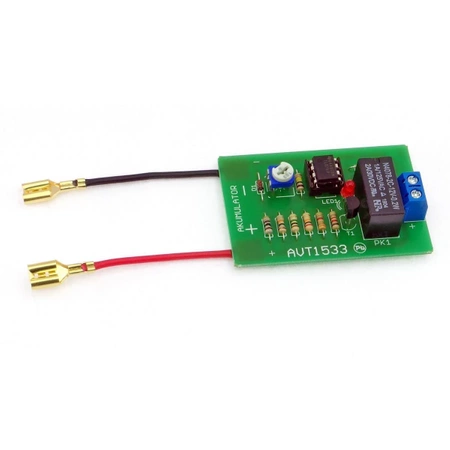

Zabezpieczenie akumulatora 12V przed rozładowaniem, KIT AVT1533

  • Dodaj recenzję:
  • Kod handlowy: AVT1533 B
  • Producent: AVT
  • Dostępny Dostępny
  • 24,00 zł
  • szt
Wybierając KIT (zestaw do zlutowania) otrzymujesz PCB i komplet podzespołów elektronicznych
wymienionych w dokumentacji projektu.
Uwaga: Zestaw do montażu wymaga umiejętności lutowania.

Do pobrania:

pobierz plik pdf Dokumentacja


poziom trudności montażu


Układ przeznaczony jest do nadzorowania napięcia akumulatora żelowego. Aby akumulator pracował jak najdłużej, nie można dopuścić do jego nadmiernego rozładowania. Dba o to ten układ elektroniczny powodując odłączenie obciążenia od akumulatora przy zbyt niskim napięciu.

Wybrane parametry:

  • ciągła kontrola napięcia akumulatora
  • niskie napięcie wyjściowe powoduje odłączenie zasilanego układu
  • element wykonawczy: przekaźnik (max. 2A)
  • automatyczne dołączenie zasilanego układu po naładowaniu akumulatora

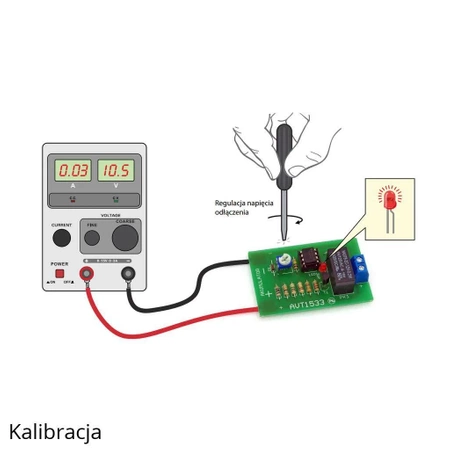

  • płynna regulacja czułości zadziałania
  • sygnalizacja działania: dioda LED
  • zasilanie 12 VDC (z chronionego akumulatora)
  • pobór prądu: 30mA

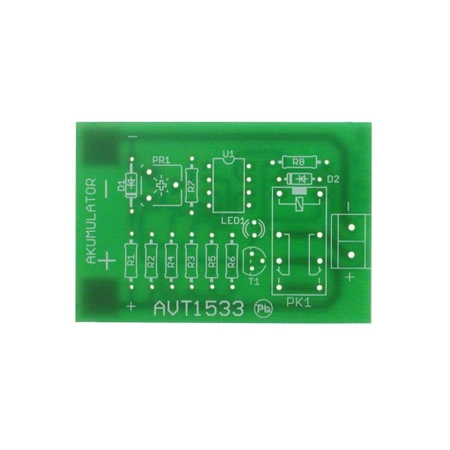

  • wymiary płytki: 56x38mm

Projekt AVT 1533 EP 08/09
