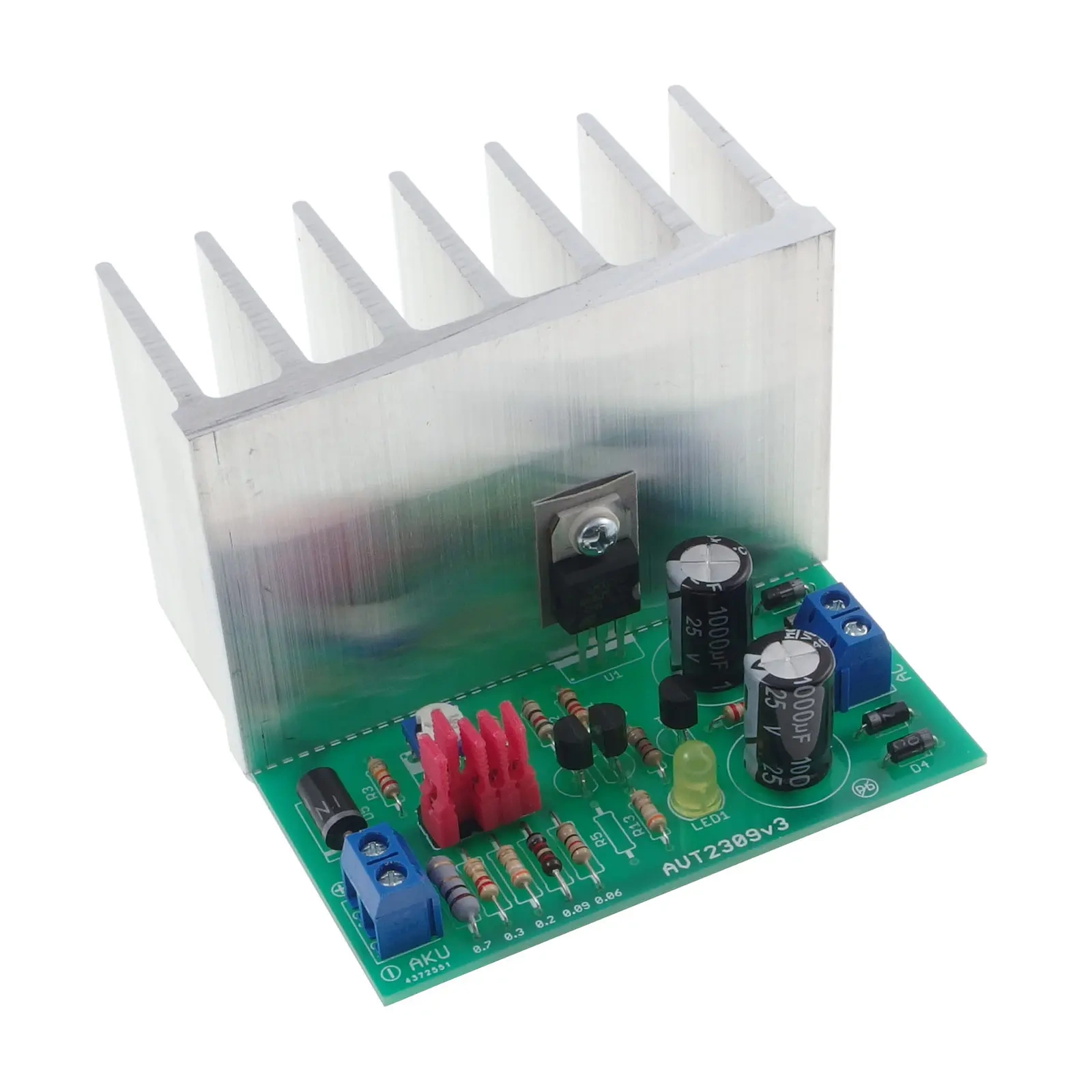

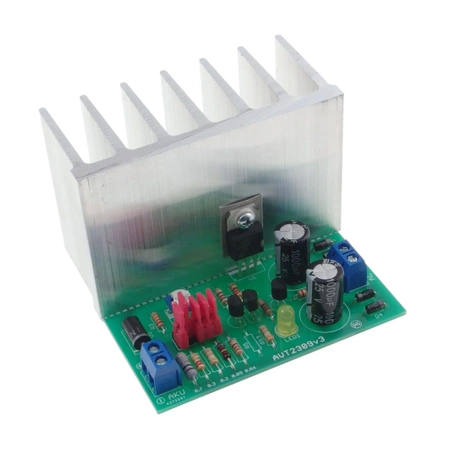

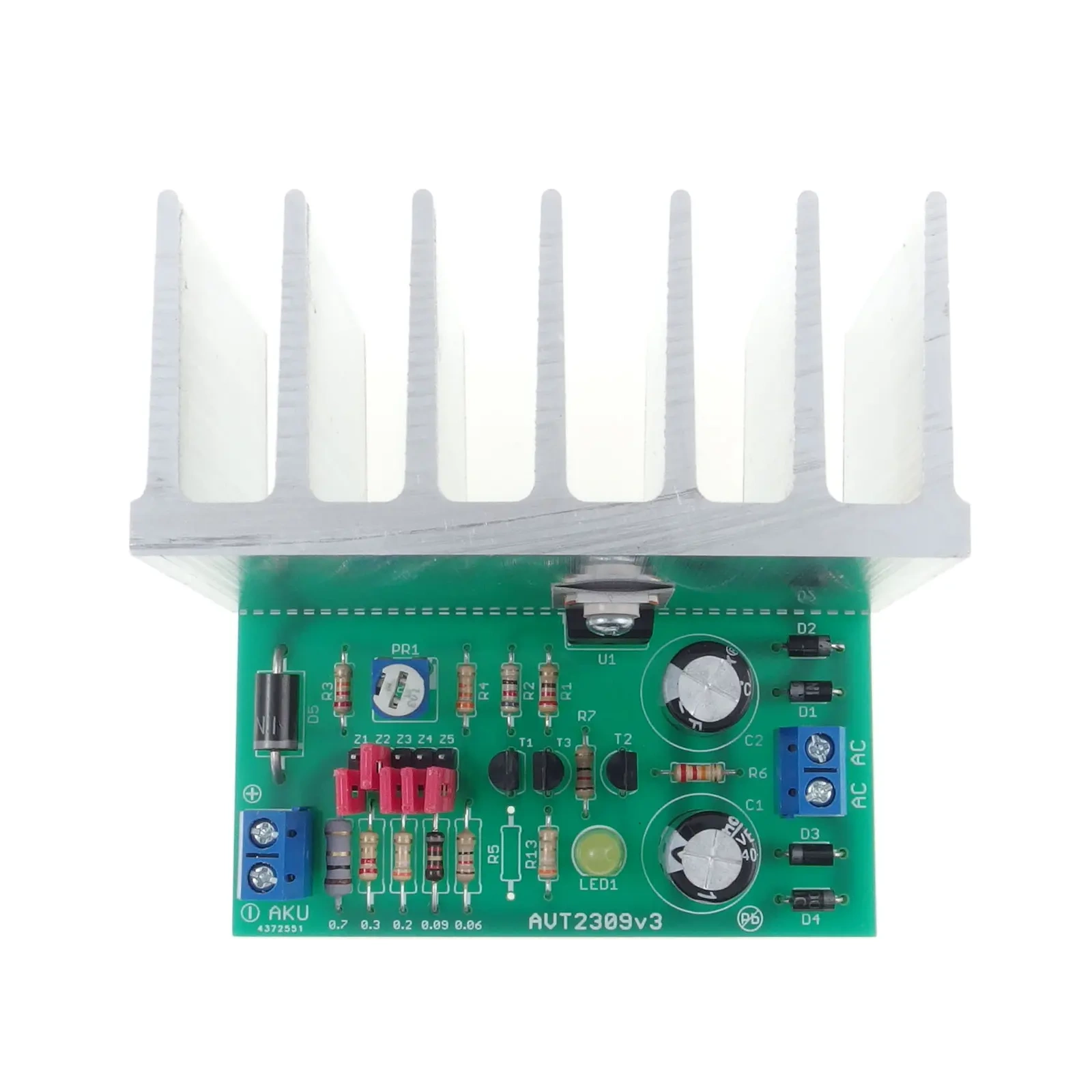

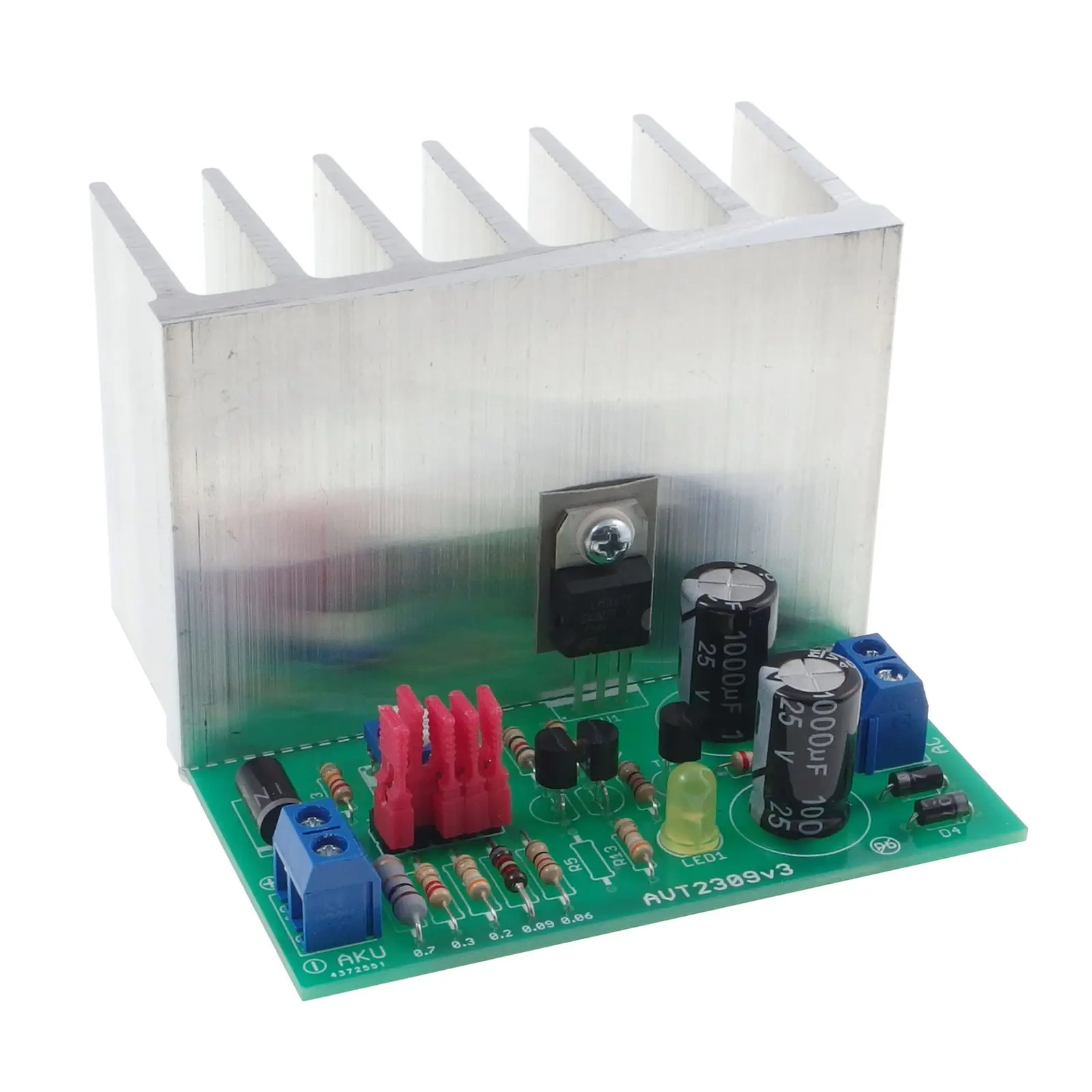

Ładowarka akumulatorów żelowych 12 V z ograniczeniem prądu - KIT AVT 2309
- Ładowarka 12 V do akumulatorów 1,2-20 Ah z regulacją napięcia i zworkami prądu ładowania. AVT2309 B to KIT DIY z PCB i elementami do lutowania.
Ładowarka akumulatorów żelowych 12 V z ograniczeniem prądu - KIT DIY AVT2309
KIT DIY ładowarki do akumulatorów żelowych 12 V z regulacją napięcia końcowego i doborem prądu ładowania zworkami.
Ładowanie 12 V z automatycznym ograniczeniem prądu
AVT2309 pozwala zbudować ładowarkę do akumulatorów żelowych i kwasowych 12 V o pojemności od 1,2 Ah do 20 Ah. Układ sprawdza się również jako zasilacz buforowy, stale podłączony do akumulatora i doładowujący go prądem konserwującym.
Przy rozładowanym akumulatorze ładowarka ogranicza prąd do wartości ustawionej zworkami. Gdy napięcie akumulatora zbliża się do wartości stabilizacji ustawionej potencjometrem PR1, prąd ładowania maleje. AVT2309 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania ładowarki.
Karta techniczna
AVT2309
Ładowarka akumulatorów żelowych 12 V z regulacją napięcia końcowego, ograniczeniem prądu i możliwością pracy buforowej.
| Kod projektu | AVT2309 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | ładowarka / zasilacz buforowy do akumulatorów 12 V |
| Typ akumulatora | żelowy / kwasowy 12 V |
| Pojemność akumulatora | 1,2-20 Ah |
| Zasilanie wejściowe | 12 V AC z transformatora min. 2 A |
| Napięcie buforowe | ok. 13,65 V |
| Napięcie pracy cyklicznej | ok. 14-14,4 V |
| Prąd ładowania | ustawiany zworkami, ok. 60 mA - 1,4 A |
| Stabilizator | LM317T z ograniczeniem prądu |
| Sygnalizacja | dioda LED obecności napięcia wejściowego |
| Płytka PCB | 76×44 mm |
Wersja
AVT2309 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania ładowarki.
Notes
Do zasilania ładowarki potrzebny jest transformator 12 V AC o wydajności co najmniej 2 A. Transformator sieciowy, przewody i obudowa muszą być dobrane do docelowego zastosowania.
Po zmontowaniu układ wymaga regulacji napięcia wyjściowego i ustawienia maksymalnego prądu ładowania odpowiedniego do pojemności akumulatora.
Dla zmniejszenia strat warto zastosować transformator, przy którym napięcie na kondensatorach C1 i C2 wynosi 15,5-18 V i nie więcej.
Dioda LED sygnalizuje obecność napięcia wejściowego; układ nie ma osobnego wskaźnika pełnego naładowania.
Uwaga: moduł wymaga transformatora sieciowego 230 V / 12 V AC. Strona 230 V transformatora musi być podłączona i zabezpieczona przez osobę z odpowiednimi kwalifikacjami, w izolowanej obudowie i z właściwym bezpiecznikiem.
Najczęściej zadawane pytania
AVT2309 B to KIT DIY z PCB i podzespołami przewidzianymi do zlutowania ładowarki akumulatorów 12 V.
Do akumulatorów żelowych lub kwasowych 12 V o pojemności od 1,2 Ah do 20 Ah.
Tak. Może stale doładowywać akumulator niewielkim prądem, na przykład w zasilaniu awaryjnym.
Tak. Trzeba ustawić napięcie wyjściowe potencjometrem PR1 oraz dobrać maksymalny prąd ładowania zworkami.
Tak. Moduł wymaga transformatora 12 V AC o wydajności co najmniej 2 A.
