Zabezpieczenie akumulatora ołowiowego 12/24 V przed rozładowaniem - KIT AVT 1748
- Moduł ochrony akumulatora ołowiowego 12/24 V przed głębokim rozładowaniem, z regulacją progu i histerezy. AVT1748 B to KIT DIY z PCB i elementami do lutowania.
Zabezpieczenie akumulatora ołowiowego 12/24 V - KIT DIY AVT1748
KIT do wykonania układu ochrony akumulatora przed zbyt głębokim rozładowaniem.
Regulowane odłączanie obciążenia przy spadku napięcia
AVT1748 pozwala wykonać zabezpieczenie akumulatora ołowiowego, które odłącza odbiornik po spadku napięcia poniżej ustawionego progu. Dzięki temu ogranicza ryzyko zbyt głębokiego rozładowania akumulatora w urządzeniach zasilanych bateryjnie.
Układ współpracuje z akumulatorami 12 V i 24 V, ma regulowany próg zadziałania oraz regulowaną histerezę. Obciążenie przełącza MOSFET IRF4905, co pozwala uzyskać prąd obciążenia do 10 A. Wersja B to KIT z płytką PCB i elementami do lutowania.
Karta techniczna
AVT1748
Zabezpieczenie akumulatora ołowiowego z regulowanym progiem odłączenia, histerezą i tranzystorem MOSFET w torze obciążenia.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | odłączanie obciążenia przy zbyt niskim napięciu akumulatora |
| Typ akumulatora | akumulator ołowiowy 12 V lub 24 V |
| Kontrola napięcia | ciągła kontrola napięcia chronionego akumulatora |
| Regulacja | próg wyłączania i histereza |
| Zakres histerezy dla 12 V | około 0,6…7 V przy napięciu środkowym 12 V |
| Zakres histerezy dla 24 V | około 2…9 V przy napięciu środkowym 24 V |
| Element wykonawczy | MOSFET P-kanałowy IRF4905 |
| Prąd obciążenia | do 10 A |

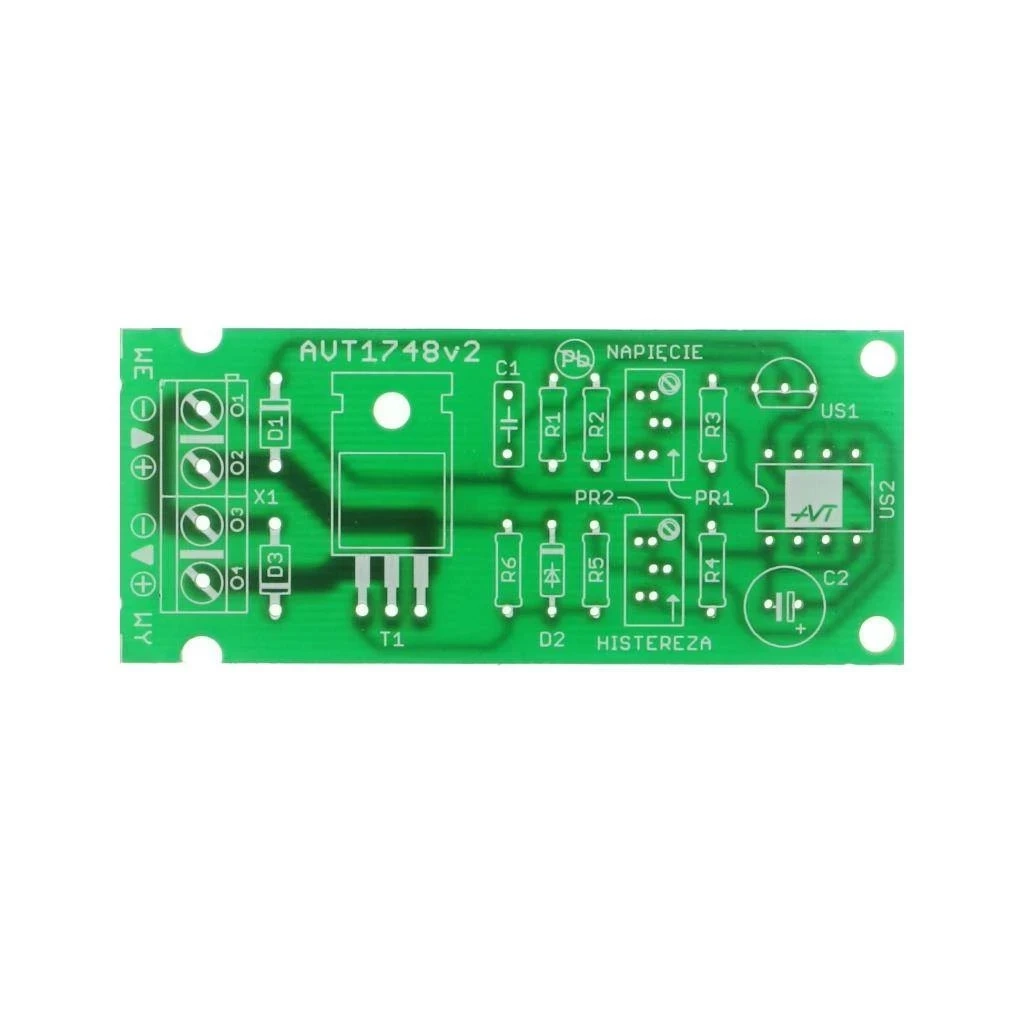

| Płytka PCB | 68×30 mm |
Wersja

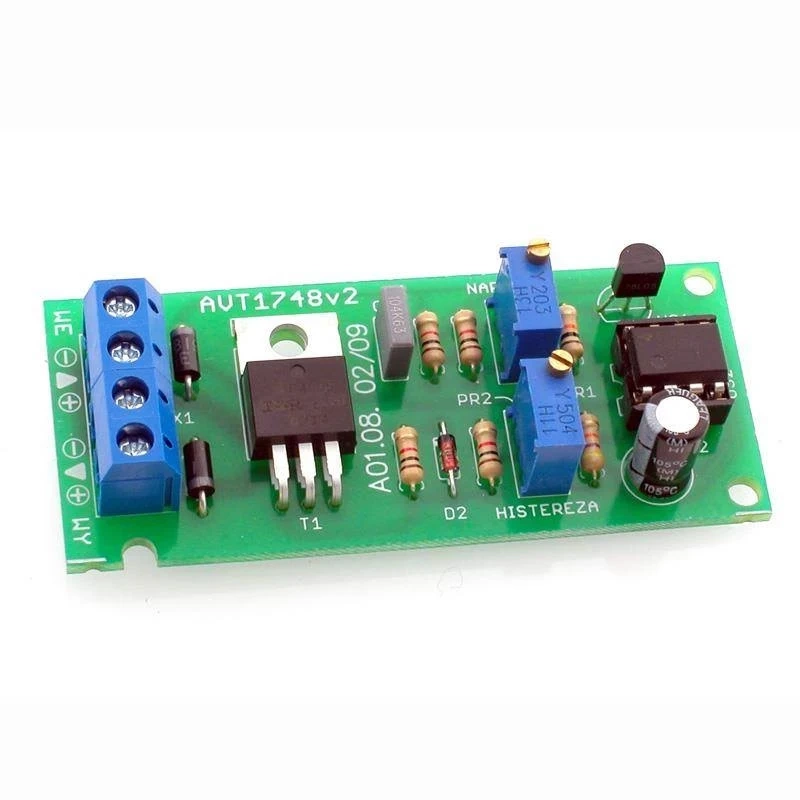

AVT1748 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, komparator LM311, stabilizator 78L05, tranzystor MOSFET IRF4905, diody, potencjometry, rezystory, kondensatory i złącza do wykonania zabezpieczenia akumulatora ołowiowego.
Notes
Układ jest zasilany z chronionego akumulatora. Gdy napięcie przekracza ustawioną wartość, obciążenie pozostaje załączone; po spadku poniżej progu zostaje odłączone.
PR1 ustawia położenie punktu przełączania, a PR2 szerokość pętli histerezy. Przy napięciu środkowym 12 V histerezę można ustawić w zakresie około 0,6…7 V, a przy 24 V w zakresie około 2…9 V.
Przy większych prądach warto zwiększyć przekrój szerokich ścieżek prądowych, np. przez ich pocynowanie lub dolutowanie przewodu miedzianego.
Przewody między akumulatorem, modułem i obciążeniem trzeba dobrać do prądu obciążenia oraz zabezpieczyć układ odpowiednim bezpiecznikiem.
Uwaga: układ pracuje w torze akumulatora i obciążenia. Nieprawidłowa polaryzacja, zbyt cienkie przewody, brak bezpiecznika lub przekroczenie dopuszczalnego prądu mogą spowodować uszkodzenie modułu, przewodów albo akumulatora.
Najczęściej zadawane pytania
AVT1748 B to zestaw KIT z płytką PCB i elementami do zlutowania zabezpieczenia akumulatora ołowiowego. Zawiera m.in. LM311, 78L05, IRF4905, diody, potencjometry, elementy bierne i złącza.
Do ochrony akumulatora ołowiowego przed zbyt głębokim rozładowaniem przez odłączenie obciążenia po spadku napięcia poniżej ustawionego progu.
Tak. Projekt jest przeznaczony do akumulatorów ołowiowych 12 V i 24 V, z regulowanym progiem wyłączania oraz histerezą.
Układ przewidziano do prądu obciążenia do 10 A. Przy większych prądach roboczych trzeba zadbać o odpowiednie przewody, bezpiecznik i ścieżki prądowe.
Nie. To zabezpieczenie odłączające obciążenie przy zbyt niskim napięciu. Układ nie jest ładowarką ani regulatorem ładowania akumulatora.
