Zabezpieczenie akumulatora 12V z MOSFET-em – zestaw DIY - KIT AVT 772
- Zabezpieczenie akumulatora 12 V z MOSFET-em – KIT AVT772 do samodzielnego montażu bez płytki PCB. Odłącza obciążenie przy ok. 9,5 V i chroni akumulator przed głębokim rozładowaniem.
Zabezpieczenie akumulatora 12 V z MOSFET-em – zestaw DIY – KIT AVT772
Prosty zestaw do samodzielnego montażu, który odłącza obciążenie po nadmiernym spadku napięcia akumulatora.
Ochrona akumulatora przed głębokim rozładowaniem
AVT772 B to prosty układ zabezpieczający akumulator przed zbyt głębokim rozładowaniem. Po spadku napięcia akumulatora do około 9,5 V układ automatycznie odłącza obciążenie, ograniczając ryzyko trwałego pogorszenia pojemności akumulatora.
Elementem wykonawczym jest tranzystor MOSFET IRF9540, a napięcie akumulatora kontroluje układ TL431. Zestaw zawiera niewiele elementów i nie wymaga płytki drukowanej — montaż odbywa się przestrzennie, czyli bezpośrednio na elementach i przewodach.
Karta techniczna
AVT772
AVT772 B to KIT do montażu prostego zabezpieczenia akumulatora 12 V z tranzystorem MOSFET. Układ odłącza obciążenie przy nadmiernym spadku napięcia i pobiera niewielki prąd w stanie spoczynku.
| Kod projektu | AVT772 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | zabezpieczenie akumulatora przed głębokim rozładowaniem |
| Zastosowanie podstawowe | akumulatory żelowe 12 V |
| Próg odłączenia obciążenia | około 9…9,5 V |
| Próg ponownego włączenia | około 10,5 V |
| Element wykonawczy | MOSFET P IRF9540 |
| Układ kontrolny | TL431 |
| Prąd obciążenia bez radiatora | do 3 A |
| Prąd obciążenia z radiatorem | do 10 A |
| Pobór prądu w stanie spoczynku | około 1,5 mA |
| Płytka PCB | brak – montaż przestrzenny |
Wersja

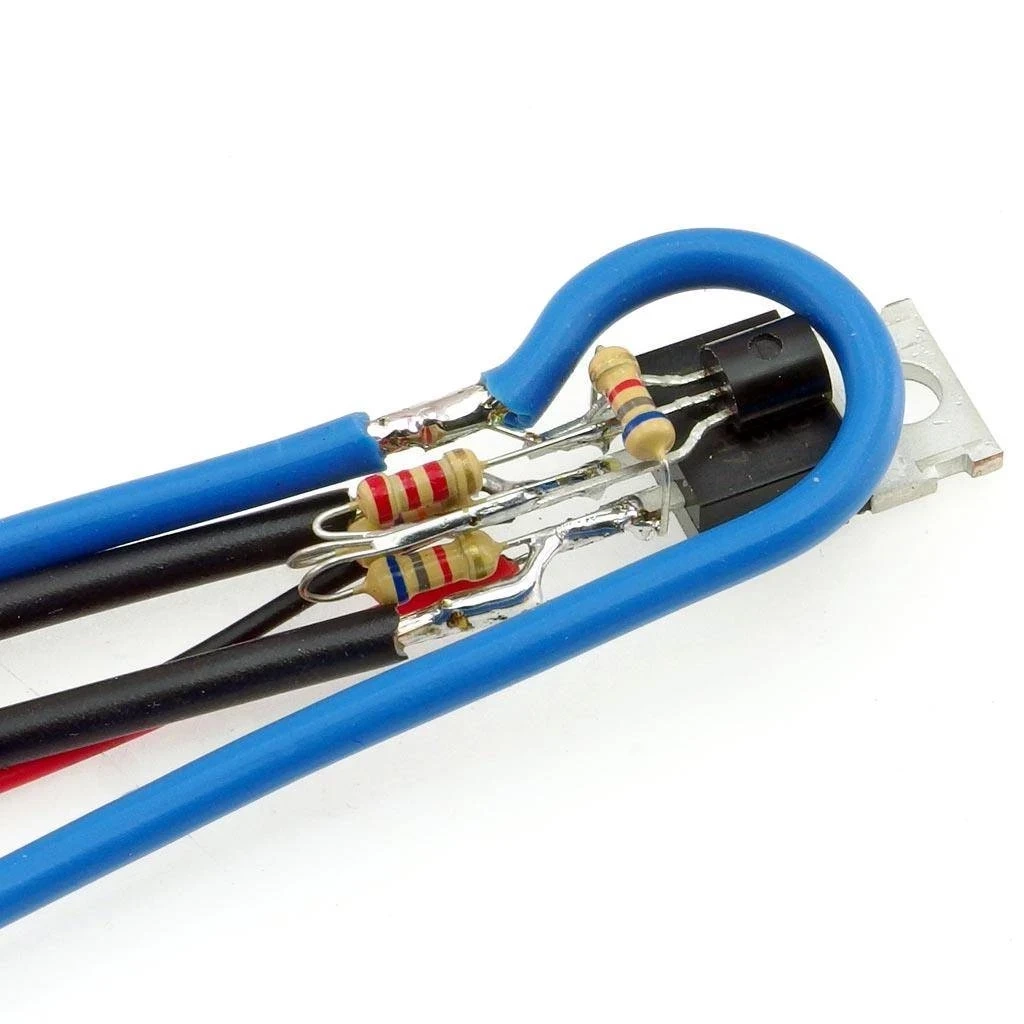

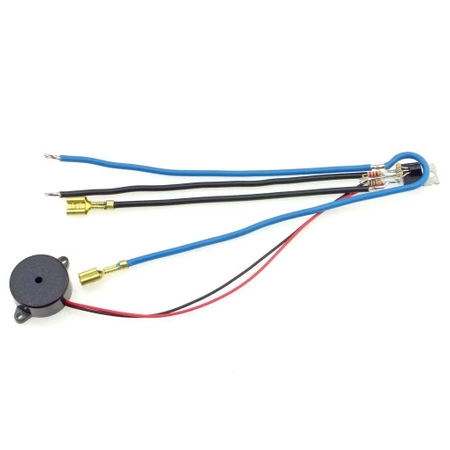

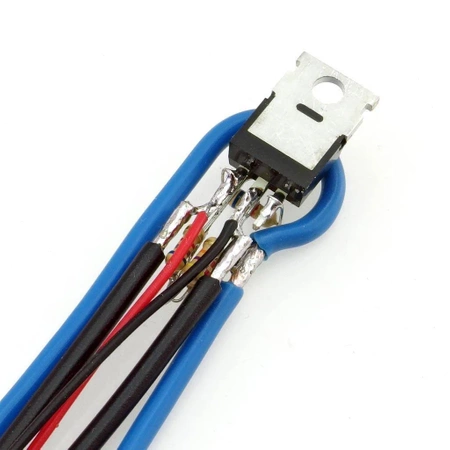

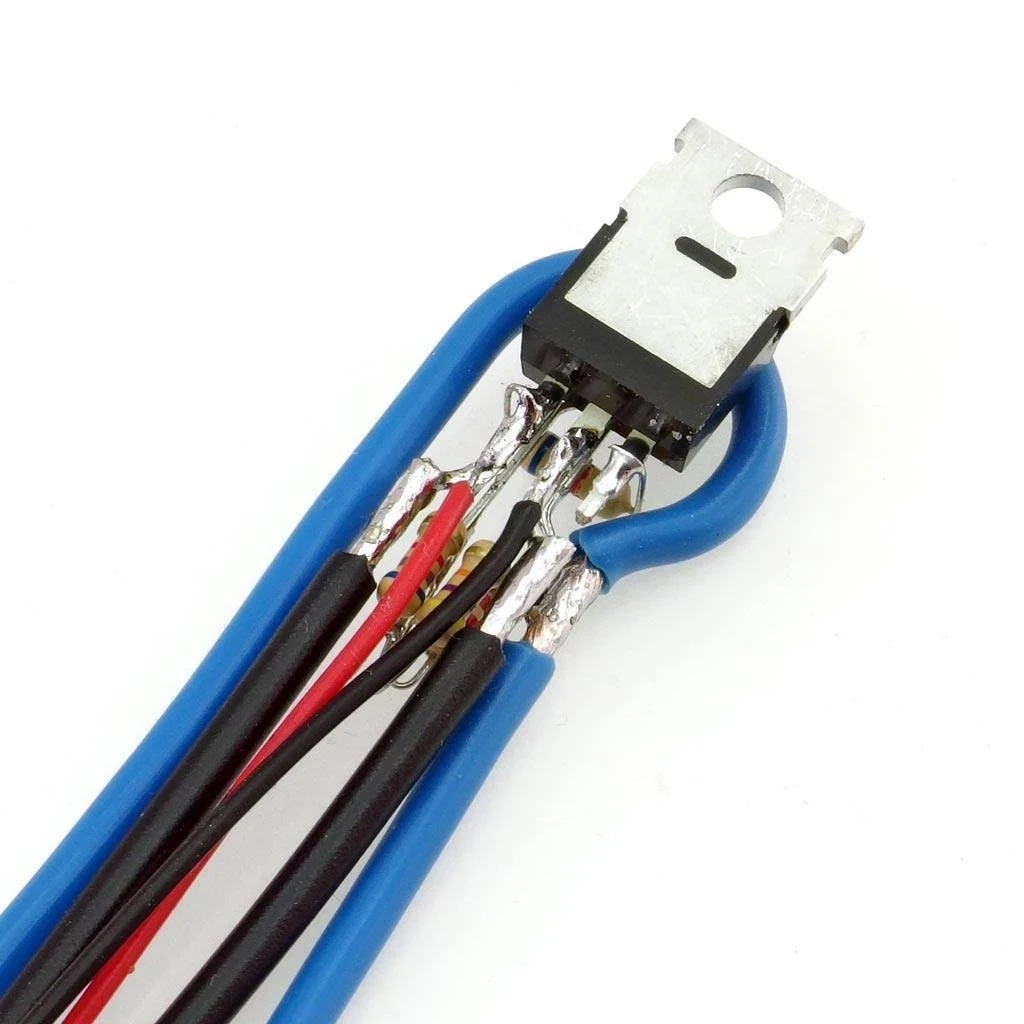

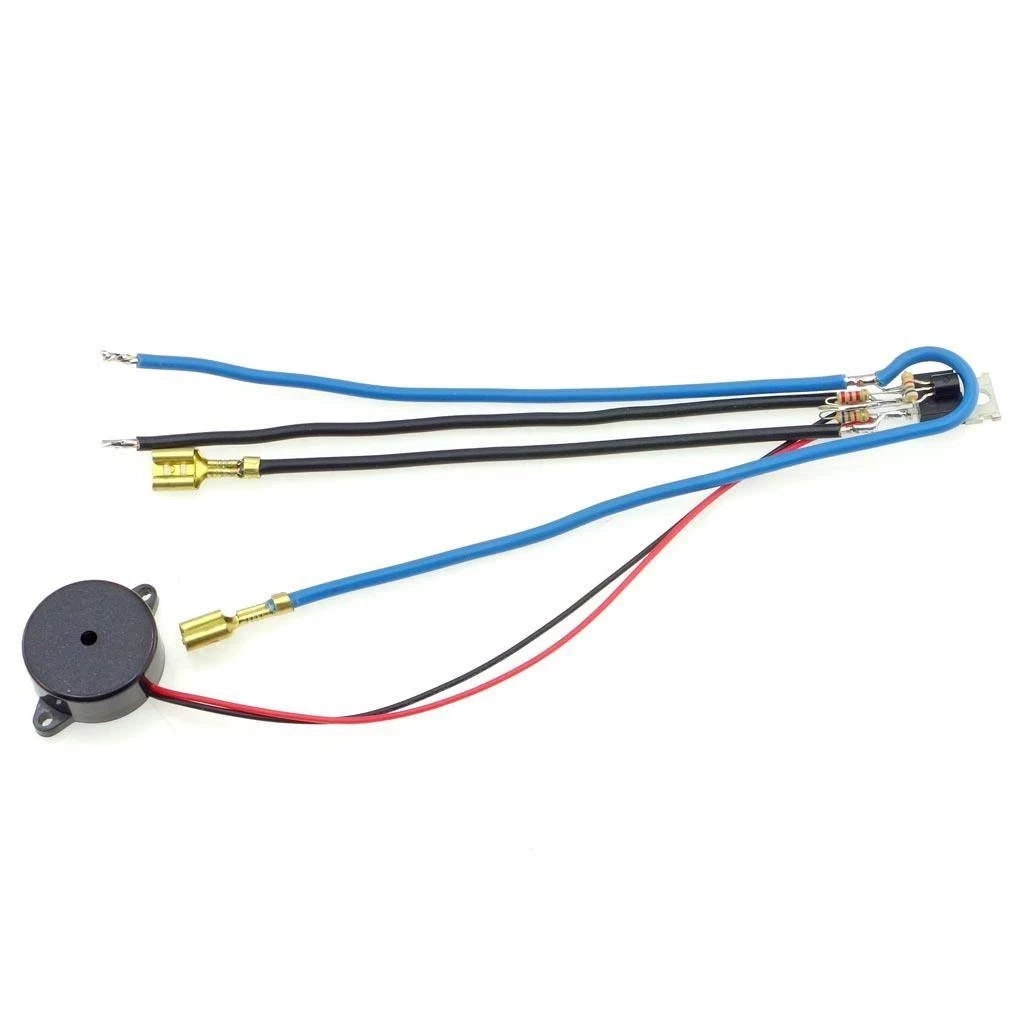

AVT772 B – zestaw elementów do samodzielnego montażu / KIT. Wersja zawiera podzespoły do zlutowania zabezpieczenia akumulatora. Układ nie ma płytki PCB — montaż wykonuje się przestrzennie, bezpośrednio na elementach i przewodach.
Notes
Układ odłącza obciążenie po spadku napięcia akumulatora do około 9…9,5 V i ponownie włącza je przy napięciu około 10,5 V. Histereza ogranicza niestabilną pracę przy granicznym stanie rozładowania.
Bez radiatora tranzystor IRF9540 nadaje się do obciążeń do około 3 A. Przy większych prądach trzeba zastosować radiator i uwzględnić spadek napięcia oraz wydzielanie ciepła na tranzystorze.
Montaż przestrzenny wymaga starannego prowadzenia połączeń i dobrej izolacji punktów lutowniczych. To prosty układ, ale pracuje z prądem obciążenia akumulatora, dlatego połączenia powinny być mechanicznie pewne.
Uwaga: układ nie ma płytki drukowanej i jest montowany przestrzennie. Wszystkie połączenia trzeba solidnie zlutować i zaizolować. Przy prądach powyżej 3 A tranzystor MOSFET wymaga radiatora, a przewody obciążenia muszą być dobrane do płynącego prądu.
Najczęściej zadawane pytania
AVT772 B to zestaw elementów do samodzielnego montażu zabezpieczenia akumulatora. Układ nie ma płytki PCB i jest montowany przestrzennie.
Układ odłącza obciążenie po nadmiernym spadku napięcia akumulatora, chroniąc go przed głębokim rozładowaniem.
Wersja podstawowa jest przeznaczona do akumulatorów żelowych 12 V. Próg wyłączania można dostosować przez zmianę wartości elementów.
Bez radiatora MOSFET może pracować z prądem obciążenia do około 3 A. Przy większych prądach, do około 10 A, wymagany jest radiator.
