Ładowarka akumulatorów ołowiowych 12V 10-200Ah - KIT AVT 2715
- Ładowarka impulsowa do akumulatorów ołowiowych 12 V 10–200 Ah kontroluje napięcie końcowe i sygnalizuje odwrotne podłączenie akumulatora. AVT2715 B to KIT DIY z płytką PCB i elementami do lutowania.
Ładowarka akumulatorów ołowiowych 12V 10–200Ah - KIT DIY AVT2715
Zestaw elementów do wykonania impulsowej ładowarki akumulatorów ołowiowych 12 V o pojemności 10–200 Ah.
Ładowarka impulsowa z kontrolą napięcia końcowego
AVT2715 umożliwia wykonanie ładowarki do akumulatorów ołowiowych 12 V o pojemności 10–200 Ah. Akumulator jest ładowany impulsowo, a układ kontroluje napięcie końcowe ładowania ustawiane potencjometrem PR1.
Konstrukcja zawiera zabezpieczenie przed zwarciem oraz dźwiękową sygnalizację błędnego podłączenia biegunów. Ładowarka nie ma ogranicznika prądu, dlatego maksymalny prąd zależy od transformatora i ewentualnego dodatkowego ograniczenia. Wersja B obejmuje płytkę PCB oraz elementy przewidziane do samodzielnego montażu.
Karta techniczna
AVT2715
Zestaw do budowy impulsowej ładowarki akumulatorów ołowiowych z kontrolą napięcia końcowego i zabezpieczeniem przed błędną polaryzacją.
| Kod projektu | AVT2715 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | ładowarka akumulatorów ołowiowych |
| Obsługiwane akumulatory | ołowiowe 12 V, 10–200 Ah |
| Tryb pracy | ładowanie impulsowe |
| Układ kontroli napięcia | TL431 + CMOS 4013 |
| Regulacja napięcia końcowego | PR1, zakres co najmniej 13,5–15 V |
| Element mocy | BUZ11 |
| Zalecany transformator | 17 VAC |
| Praktyczny prąd ładowania | nie powinien przekraczać 12–15 A |
| Wymiary płytki PCB | 40×117 mm |
Wersja

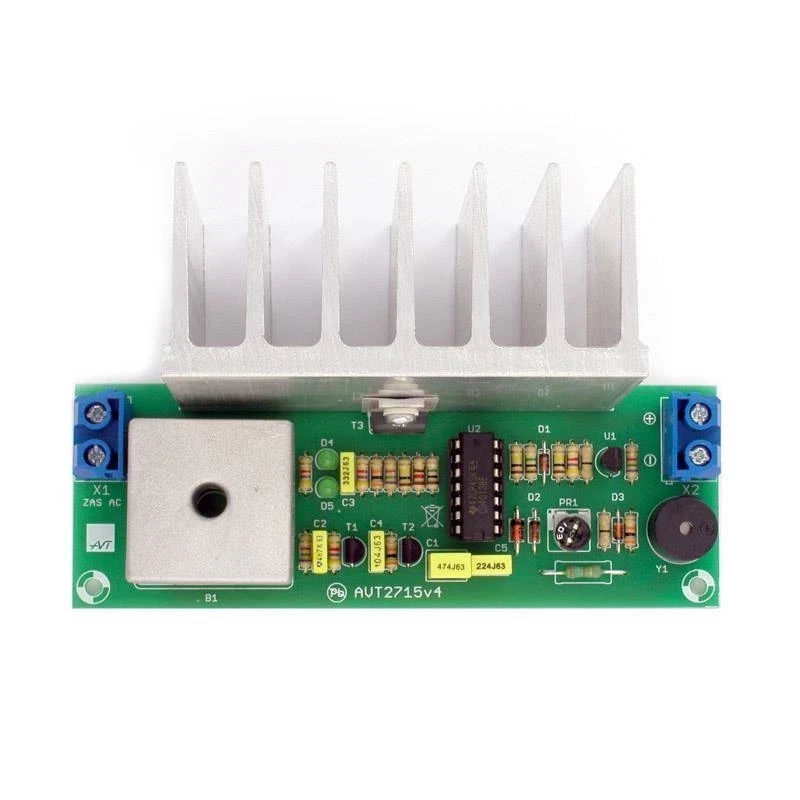

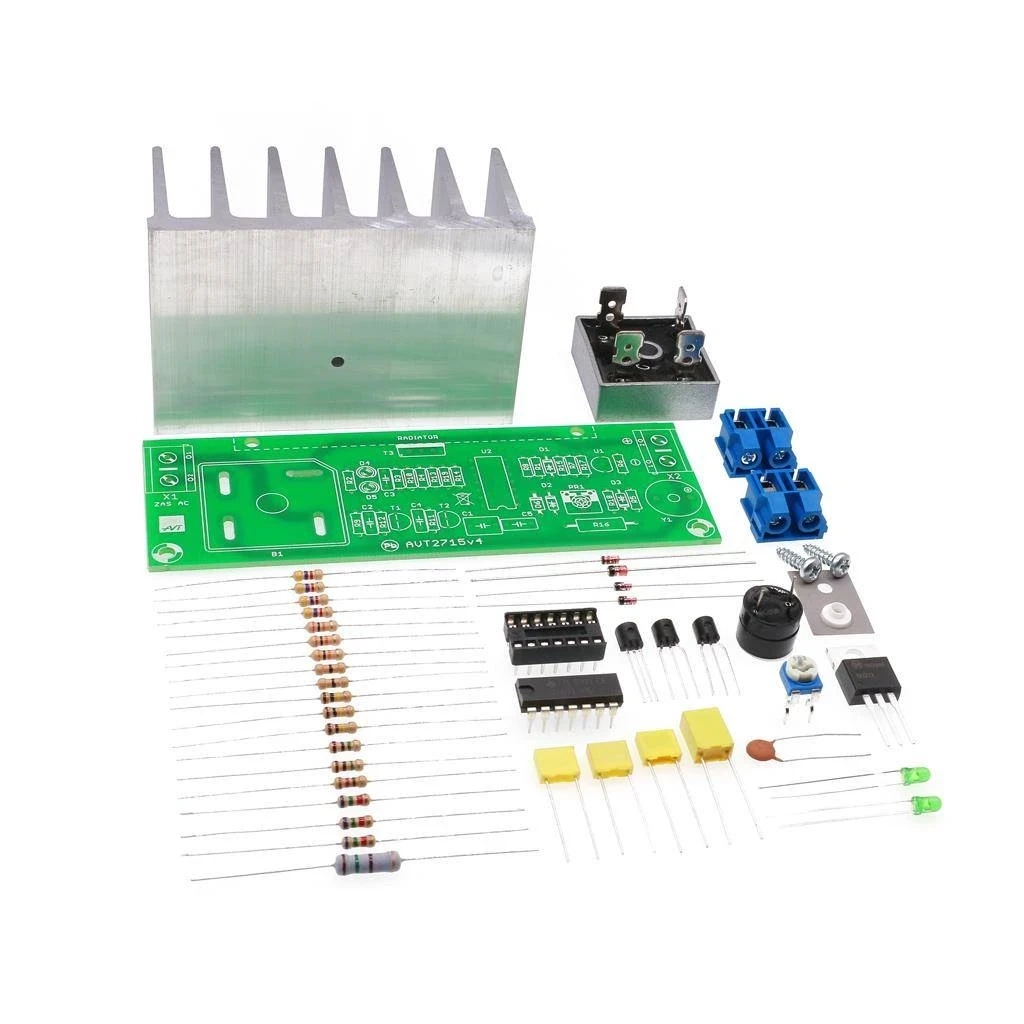

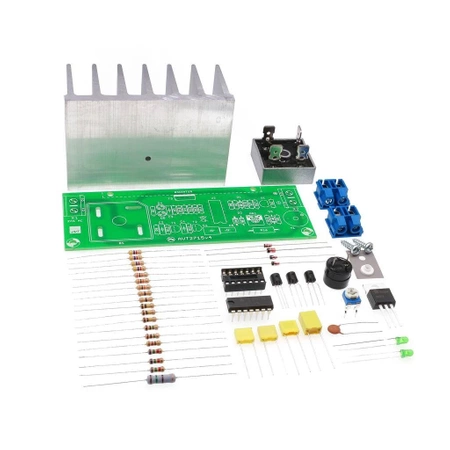

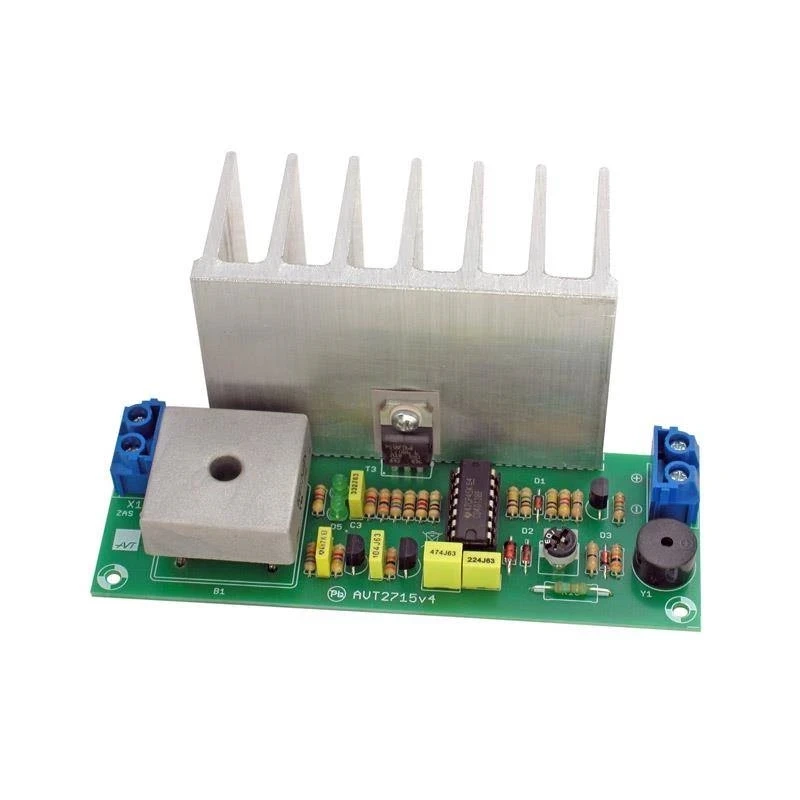

AVT2715 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania ładowarki akumulatorów ołowiowych.
Notes
Montaż należy rozpocząć od elementów najmniejszych i przechodzić do największych. Elementy oznaczone w dokumentacji wykrzyknikiem wymagają szczególnej kontroli biegunowości albo orientacji montażu.
W obwodzie ładowania mogą płynąć prądy kilku, a nawet kilkunastu amperów. Połączenia modułu z transformatorem i akumulatorem należy wykonać przewodami o przekroju co najmniej 2,5 mm².
Zastosowany tranzystor BUZ11 ma dopuszczalny prąd ciągły 26 A, ale dokumentacja wskazuje, że w praktyce maksymalny prąd skuteczny ładowania nie powinien przekraczać 12–15 A.
Napięcie końcowe należy ustawić PR1 po dołączeniu akumulatora. Zbyt niskie napięcie wyłączania prądu może znacząco wydłużyć czas potrzebny do pełnego naładowania akumulatora.
Uwaga: zestaw wymaga poprawnego montażu elementów mocy, radiatora, przewodów o odpowiednim przekroju i bezpiecznego podłączenia transformatora. Nieprawidłowy montaż lub podłączenie może uszkodzić układ, akumulator albo elementy zasilania.
Najczęściej zadawane pytania
AVT2715 B to zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania ładowarki akumulatorów ołowiowych.
Do wykonania ładowarki akumulatorów ołowiowych 12 V o pojemności 10–200 Ah, z pracą impulsową i regulowanym napięciem końcowym ładowania.
Napięcie końcowe ustawia się potencjometrem PR1. Dokumentacja zaleca regulację po dołączeniu akumulatora, w warunkach realnej pracy.
Nie. Ładowarka pracuje na układzie TL431, przerzutniku CMOS 4013 oraz elementach dyskretnych, bez mikrokontrolera i bez programu.
Dokumentacja zaleca transformator 17 VAC. Zasilanie prostownika należy podłączyć dopiero po prawidłowym podłączeniu akumulatora i upewnieniu się, że brzęczyk nie sygnalizuje błędnej polaryzacji.
