Koszyki na baterie

Koszyki na baterie – uchwyty AA, AAA, 9V, 18650, R14, R20 i CR

Koszyki na baterie umożliwiają stabilne zamocowanie ogniw i wygodne podłączenie ich do układu elektronicznego. W zależności od konstrukcji mogą być przeznaczone do jednej lub kilku baterii, mieć wyprowadzone przewody, pokrywę, włącznik albo styki do montażu bezpośrednio na płytce PCB.

Oferta obejmuje koszyki do popularnych baterii AA R6 i AAA R3, większych R14 i R20, baterii 9V, ogniw 18650, baterii E23A 12 V oraz wybranych baterii litowych CR.

Koszyk z przewodami, pokrywą czy do montażu na PCB

Sposób wykonania koszyka warto dopasować do konstrukcji urządzenia. Modele z przewodami ułatwiają szybkie podłączenie zasilania w prototypie lub gotowej obudowie. Wersje z pokrywą ograniczają dostęp do ogniw, a wybrane koszyki mają również wbudowany włącznik, dzięki czemu nie trzeba przewidywać osobnego wyłącznika w projekcie.

Do konstrukcji montowanych na płytce dostępne są uchwyty przeznaczone do lutowania, między innymi koszyki do ogniw 18650 oraz pionowe oprawki do baterii CR2032. W takich zastosowaniach znaczenie ma nie tylko typ baterii, ale również orientacja i sposób mocowania uchwytu.

Koszyki na kilka baterii – liczba ogniw to nie wszystko

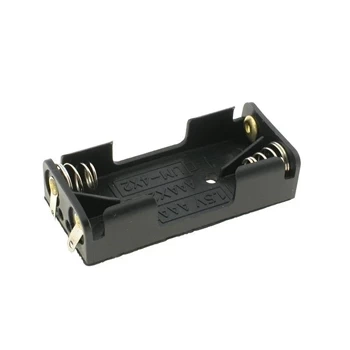

W przypadku AA i AAA dostępne są koszyki na różną liczbę baterii oraz w różnych układach mechanicznych: konstrukcje płaskie, kwadratowe, kątowe i okrągłe. Dzięki temu można dopasować sposób rozmieszczenia ogniw do miejsca dostępnego w obudowie.

Dwa koszyki mieszczące tę samą liczbę baterii mogą mieć zupełnie inne proporcje. Przed zakupem warto więc sprawdzić zarówno liczbę miejsc na ogniwa, jak i kształt całego uchwytu.

Koszyki do baterii 9V i zatrzaski 6F22

Do baterii 9 V dostępne są pełne koszyki oraz zatrzaski typu 6F22 z przewodami. Zatrzask zapewnia jedynie połączenie elektryczne z biegunami baterii, natomiast koszyk dodatkowo utrzymuje ją w określonym położeniu, co ma znaczenie w urządzeniach przenośnych. W ofercie są również wersje zabudowane, z przewodami i włącznikiem.

Uchwyty do 18650 i baterii CR

Osobną grupę stanowią koszyki do ogniw 18650. Występują między innymi modele z przewodami, uchwyty do montażu SMD oraz blaszane oprawki do druku, co pozwala dobrać sposób mocowania do konstrukcji projektowanej płytki lub obudowy.

Dla baterii litowych CR dostępne są koszyki do rodziny CR20xx oraz pionowa oprawka CR2032 do druku. Jeżeli projekt wykorzystuje ogniwo CR, uchwyt trzeba dopasować do jego konkretnego formatu, a nie do ogólnego określenia „bateria pastylkowa”.

Jak wybrać koszyk

• typ baterii lub ogniwa – AA, AAA, R14, R20, 9V, 18650, CR albo E23A
• liczba ogniw – odpowiednia do projektowanego układu zasilania
• kształt koszyka – płaski, kwadratowy, kątowy, okrągły lub pojedyncza oprawka
• sposób podłączenia – przewody, zatrzask albo styki do lutowania
• sposób montażu – w obudowie albo bezpośrednio na PCB
• wyposażenie dodatkowe – pokrywa lub włącznik, jeśli są potrzebne w konstrukcji

Dobór koszyka nie powinien kończyć się na liczbie miejsc na baterie. Równie ważne są format ogniwa, geometria uchwytu, sposób podłączenia i przestrzeń dostępna w projektowanym urządzeniu. Same ogniwa znajdziesz w kategorii baterie, a wersje ładowalne w kategorii akumulatorki.
