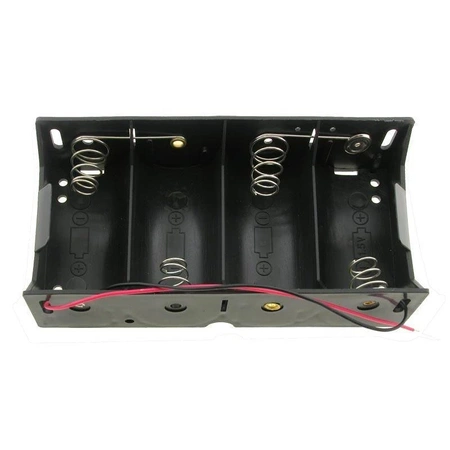

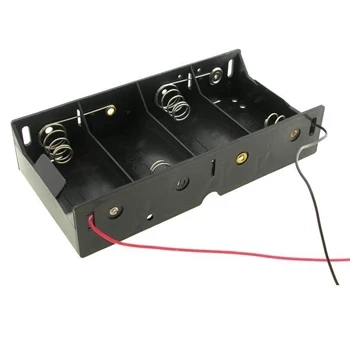

Koszyk na 4 ogniwa D (R20), wykonanie płaskie

Koszyk mieszczący 4 ogniwa D (R20) o napięciu 1,5 V każde.

Konstrukcja z tworzywa sztucznego, wyprowadzenia w postaci przewodów o długości około 15 cm, wymiary 140 x 70 x 30 mm, kolor czarny.

Specyfikacja techniczna

• przeznaczenie: 4 ogniwa D (R20)
• napięcie ogniwa: 1,5 V
• wyprowadzenia: przewody, około 15 cm
• wykonanie: płaski
• wymiary: 140 x 70 x 30 mm
• kolor: czarny
• materiał: tworzywo sztuczne

Wyprowadzenia przewodowe i swoboda montażu

Przewody pozwalają umieścić koszyk w dowolnym miejscu obudowy, niezależnie od położenia płytki. Zestaw ogniw można wtedy schować tam, gdzie jest miejsce, a nie tam, gdzie wypada punkt lutowniczy.

Ceną jest konieczność zabezpieczenia samych przewodów: przy wymianie ogniw są one wielokrotnie zginane u nasady, więc warto je odciążyć mechanicznie w miejscu wyjścia z obudowy.

Koszyk ma dwa wyprowadzenia, więc ogniwa pracują w połączeniu szeregowym. Przy 4 ogniwach o napięciu 1,5 V daje to 6 V na wyjściu, przy pojemności równej pojemności pojedynczego ogniwa. Połączenie równoległe działałoby odwrotnie: napięcie zostałoby na poziomie 1,5 V, a zsumowałaby się pojemność.

Ogniwo R20, znane jako D, ma 34 mm średnicy i 61,5 mm długości i jest największym z popularnych rozmiarów cylindrycznych. Stosuje się je tam, gdzie urządzenie ma pracować miesiącami bez wymiany ogniw, a rozmiar obudowy nie jest ograniczeniem.

Ogniwa nie wchodzą w skład zestawu.
