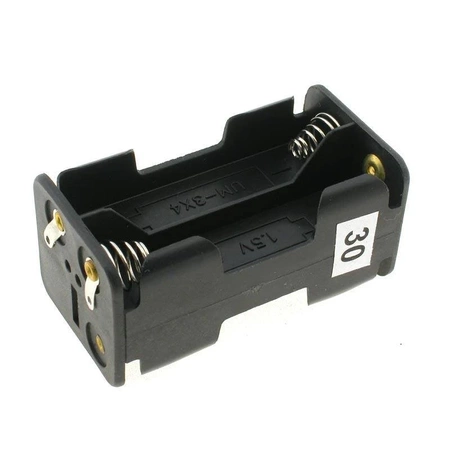

Koszyk na 4 ogniwa AA (R6), wykonanie kwadratowe

Koszyk mieszczący 4 ogniwa AA (R6) o napięciu 1,5 V każde.

Konstrukcja z tworzywa sztucznego, wyprowadzenia do montażu przewlekanego w płytce, ogniwa ułożone w układzie 2x2, kolor czarny.

Specyfikacja techniczna

• przeznaczenie: 4 ogniwa AA (R6)
• napięcie ogniwa: 1,5 V
• wyprowadzenia: do druku
• wykonanie: kwadratowy
• układ ogniw: 2x2
• kolor: czarny
• materiał: tworzywo sztuczne

Montaż przewlekany w płytce drukowanej

Wyprowadzenia w postaci blaszek lutowniczych przechodzą przez otwory w płytce i lutuje się je od strony ścieżek. Połączenie jest jednocześnie mocowaniem mechanicznym, więc koszyk nie potrzebuje osobnych wkrętów.

Rozstaw wyprowadzeń jest stały i wynika z konstrukcji koszyka, dlatego otwory w płytce trzeba rozmieścić według wymiarów konkretnego modelu, a nie według rastra uniwersalnego.

Koszyk ma dwa wyprowadzenia, więc ogniwa pracują w połączeniu szeregowym. Przy 4 ogniwach o napięciu 1,5 V daje to 6 V na wyjściu, przy pojemności równej pojemności pojedynczego ogniwa. Połączenie równoległe działałoby odwrotnie: napięcie zostałoby na poziomie 1,5 V, a zsumowałaby się pojemność.

Paluszek AA ma 14,5 mm średnicy i 50,5 mm długości, więc każde kolejne ogniwo dokłada do koszyka wymierną objętość. Przy zestawach powyżej czterech sztuk producenci układają je w dwóch rzędach, żeby obudowa nie wydłużała się ponad miarę.

Ogniwa nie wchodzą w skład zestawu.
