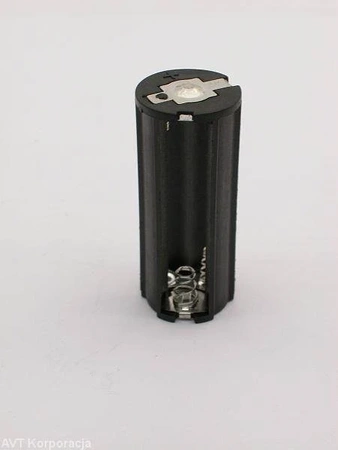

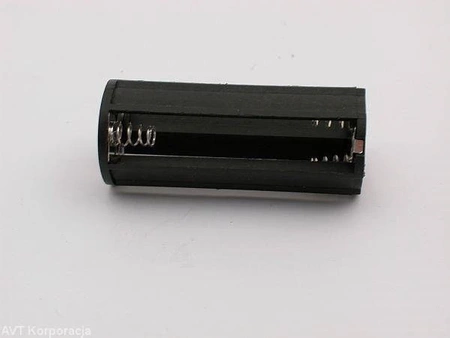

Koszyk na 3 ogniwa AAA (R03), wykonanie okrągłe

Koszyk mieszczący 3 ogniwa AAA (R03) o napięciu 1,5 V każde.

Konstrukcja z tworzywa sztucznego, wyprowadzenia do montażu przewlekanego w płytce, kolor czarny.

Specyfikacja techniczna

• przeznaczenie: 3 ogniwa AAA (R03)
• napięcie ogniwa: 1,5 V
• wyprowadzenia: do druku
• wykonanie: okrągły
• kolor: czarny
• materiał: tworzywo sztuczne

Montaż przewlekany w płytce drukowanej

Wyprowadzenia w postaci blaszek lutowniczych przechodzą przez otwory w płytce i lutuje się je od strony ścieżek. Połączenie jest jednocześnie mocowaniem mechanicznym, więc koszyk nie potrzebuje osobnych wkrętów.

Rozstaw wyprowadzeń jest stały i wynika z konstrukcji koszyka, dlatego otwory w płytce trzeba rozmieścić według wymiarów konkretnego modelu, a nie według rastra uniwersalnego.

Koszyk ma dwa wyprowadzenia, więc ogniwa pracują w połączeniu szeregowym. Przy 3 ogniwach o napięciu 1,5 V daje to 4,5 V na wyjściu, przy pojemności równej pojemności pojedynczego ogniwa. Połączenie równoległe działałoby odwrotnie: napięcie zostałoby na poziomie 1,5 V, a zsumowałaby się pojemność.

Paluszek AAA ma 10,5 mm średnicy i 44,5 mm długości, czyli mniej więcej jedną trzecią objętości ogniwa AA. Przekłada się to wprost na pojemność: przy tej samej chemii ogniwo AAA zmagazynuje odpowiednio mniej energii, choć napięcie jest identyczne.

Ogniwa nie wchodzą w skład zestawu.
