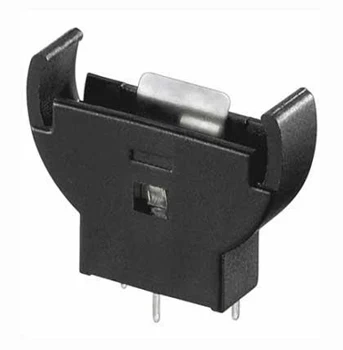

Oprawka na 1 ogniwo guzikowe CR2016, CR2025 lub CR2032

Oprawka mieszczący 1 ogniwo guzikowe CR2016, CR2025 lub CR2032 o napięciu 3 V.

Konstrukcja z tworzywa sztucznego, wyprowadzenia do montażu przewlekanego w płytce.

Specyfikacja techniczna

• przeznaczenie: 1 ogniwo guzikowe CR2016, CR2025 lub CR2032
• napięcie ogniwa: 3 V
• wyprowadzenia: do druku
• materiał: tworzywo sztuczne

Docisk sprężysty w oprawce ogniwa guzikowego

W oprawce do ogniwa guzikowego górna elektroda pełni dwie funkcje naraz: prowadzi prąd i dociska ogniwo do styku dolnego. Nie ma osobnej sprężyny ani zatrzasku.

Ogniwo wsuwa się z boku, unosząc blaszkę. Przy wymianie nie należy jej odginać bardziej, niż to konieczne, bo utrata sprężystości oznacza przerywany styk, którego objawy łatwo pomylić z wyczerpanym ogniwem.

Ogniwa nie wchodzą w skład zestawu.
