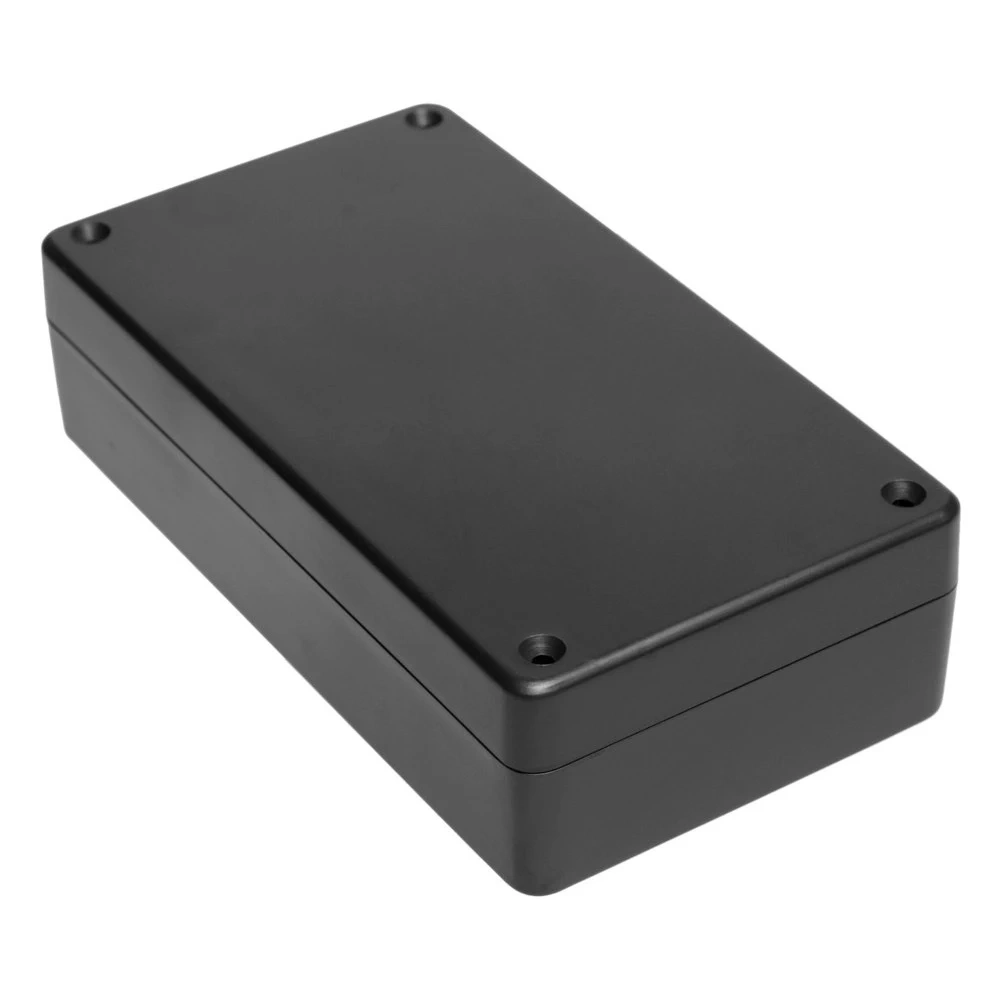

Obudowa uniwersalna z panelami bocznymi 84,5 mm × 154,0 mm × 42,5 mm z ABS, kolor czarny Z78 KRADEX

Praktyczna obudowa uniwersalna do zabudowy układów elektronicznych

Obudowa Z78 marki KRADEX służy do zabudowy układów elektronicznych, modułów sterujących i niewielkich urządzeń własnej konstrukcji.

Korpus wykonano z tworzywa ABS. Obudowa ma czarny kolor. Jest to wariant bez uszczelki.

Najważniejsze cechy

• Wymiary zewnętrzne: 84,5 mm × 154,0 mm × 42,5 mm
• Konstrukcja pełna
• Korpus z tworzywa ABS
• Wariant bez uszczelki

Zastosowanie

Obudowa sprawdzi się w pracach konstrukcyjnych i serwisowych, gdy potrzebna jest uporządkowana zabudowa elektroniki oraz ochrona podzespołów przed przypadkowym dotknięciem i uszkodzeniami mechanicznymi.

• Budowa urządzeń elektronicznych i prototypów
• Montaż modułów sterujących, pomiarowych i zasilających
• Montaż złączy, przełączników i elementów obsługowych po wykonaniu odpowiednich otworów

Specyfikacja techniczna

• Model: Z78
• Typ produktu: obudowa uniwersalna
• Konstrukcja: pełna
• Materiał: ABS
• Kolor: czarny
• Szerokość: 84,5 mm
• Długość: 154,0 mm
• Wysokość: 42,5 mm
• Uszczelka: brak
• Klasa wytrzymałości: IK06

W zestawie

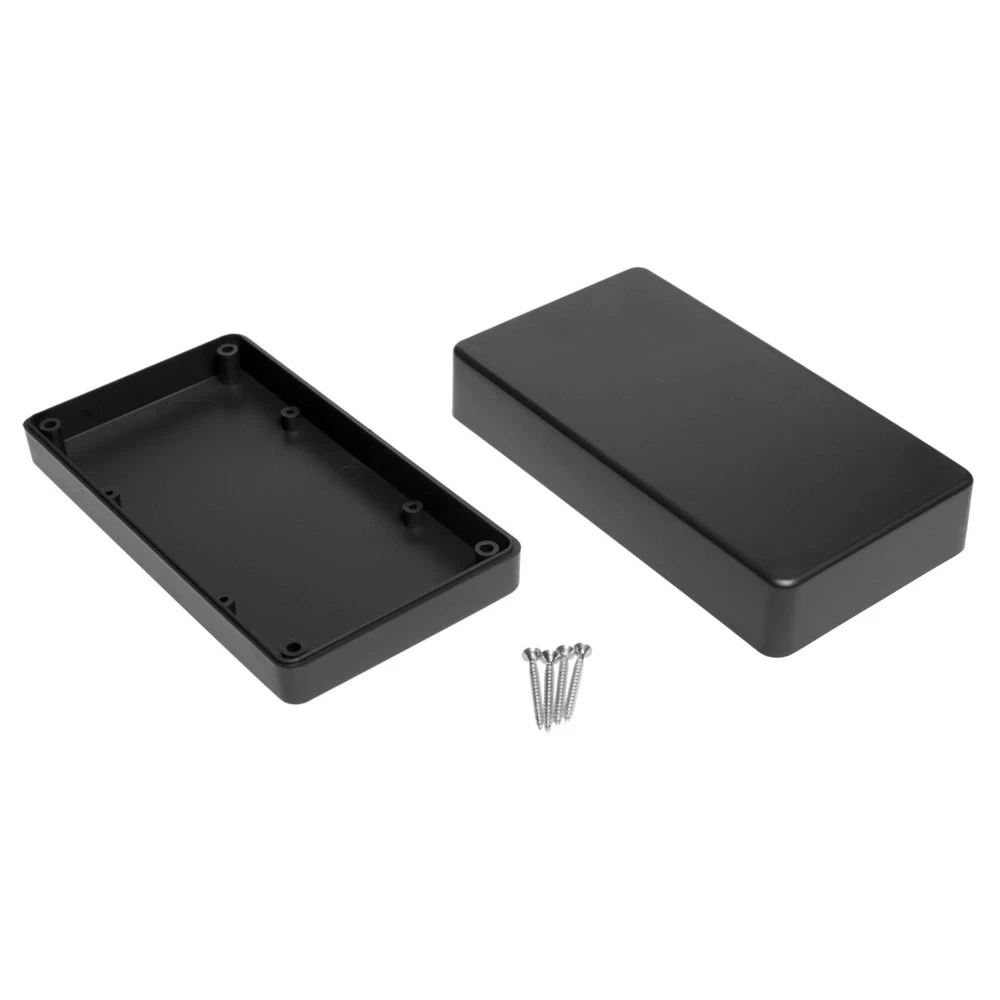

• Wkręt 3/30: 4 szt

Warto wiedzieć: Jak zaplanować wnętrze obudowy?

Wymiary zewnętrzne określają gabaryt obudowy, ale nie pokazują całej przestrzeni dostępnej dla podzespołów. Przy projektowaniu trzeba uwzględnić grubość ścianek, słupki montażowe, promienie narożników oraz miejsce na przewody.

Przed wykonaniem płytki PCB lub panelu warto pozostawić zapas montażowy i sprawdzić, czy złącza, elementy wysokie oraz wiązki przewodów nie kolidują z pokrywą i punktami mocowania.
