Polski producent obudów z tworzyw sztucznych. W ofercie Sklepu AVT znajdziesz obudowy uniwersalne z serii Z w kilkudziesięciu rozmiarach, obudowy hermetyczne ZP z uszczelką i przezroczystym wieczkiem, obudowy modułowe na szynę DIN, obudowy zasilaczy i obudowy do złącza OBD.
Obudowa uniwersalna Z17W, 217 × 235 × 92 mm, PS, czarna, wentylowana, z panelami bocznymi, Kradex
Obudowa uniwersalna Z19, 128 × 94 × 25 mm, ABS, czarna, z panelami bocznymi, Kradex
Obudowa uniwersalna Z1AW, 172 × 176 × 68 mm, PS, czarna, wentylowana, z panelami bocznymi, Kradex
Obudowa uniwersalna Z25, 220 × 220 × 78 mm, PS, czarna, z panelami bocznymi, Kradex
Obudowa uniwersalna Z26, 220 × 220 × 60 mm, PS, czarna, z panelami bocznymi, Kradex
Obudowa uniwersalna Z28P, 119 × 143 × 32 mm, ABS, czarna, z panelami bocznymi, Kradex
Obudowa uniwersalna Z33, 140 × 190 × 46 mm, ABS, czarna, z panelami bocznymi, Kradex

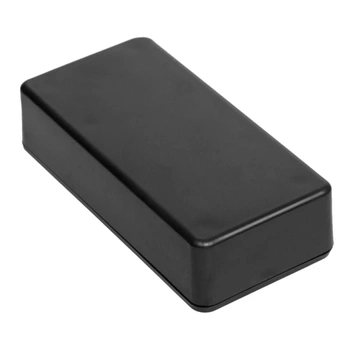

Obudowa uniwersalna Z75, 45 × 95 × 23 mm, ABS, czarna, z panelami bocznymi, Kradex

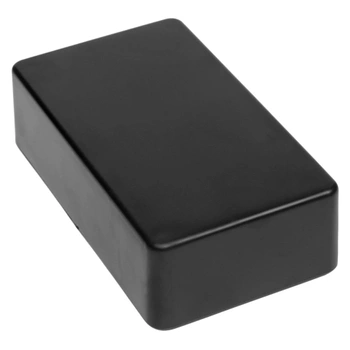

Obudowa uniwersalna Z77, 71,5 × 124 × 38 mm, ABS, czarna, z panelami bocznymi, Kradex

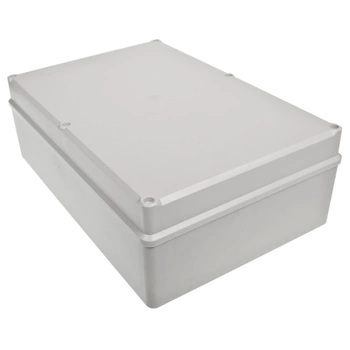

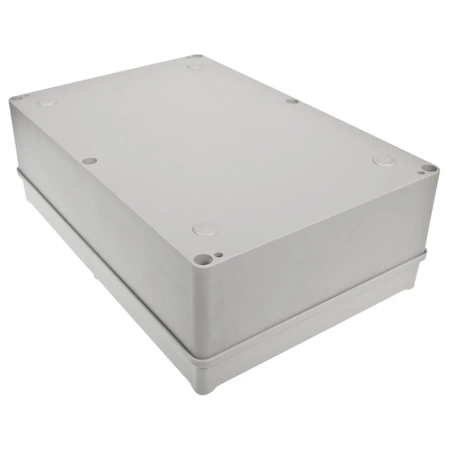

Obudowa uniwersalna Z95J, 193,2 × 283 × 95,5 mm, PS, jasnoszara, z panelami bocznymi, Kradex
Obudowa uniwersalna Z78J, 84,5 × 154 × 42,5 mm, ABS, jasnoszara, z panelami bocznymi, Kradex

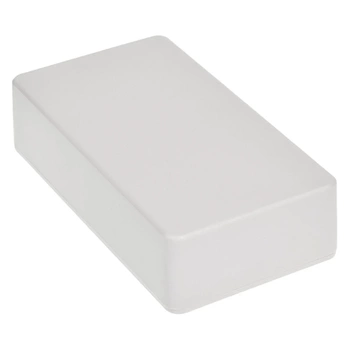

Obudowa uniwersalna Z76J, 59,5 × 109 × 28 mm, ABS, jasnoszara, z panelami bocznymi, Kradex

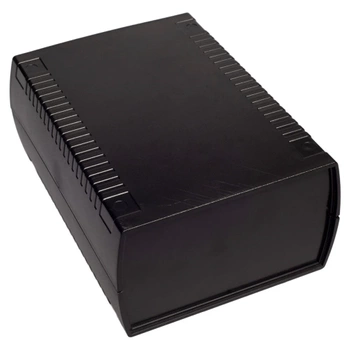

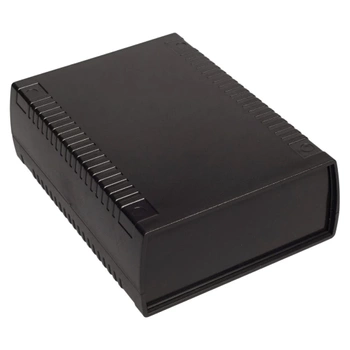

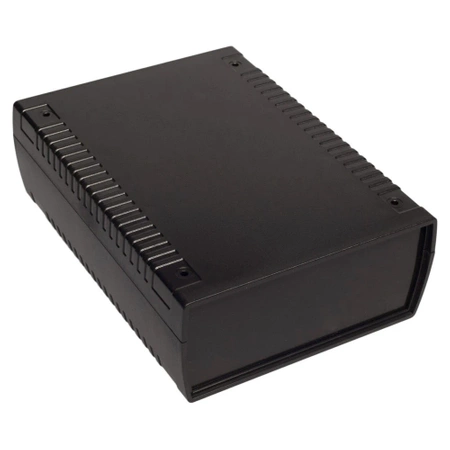

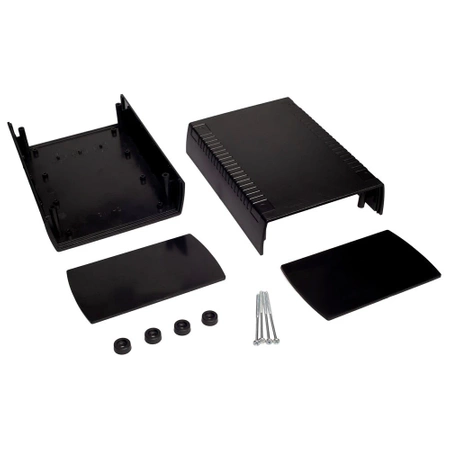

Obudowa uniwersalna Z112, 136 × 185,5 × 60 mm, ABS, czarna, z panelami bocznymi, Kradex

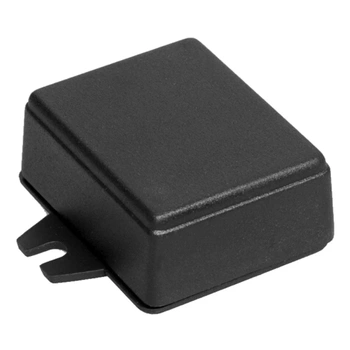

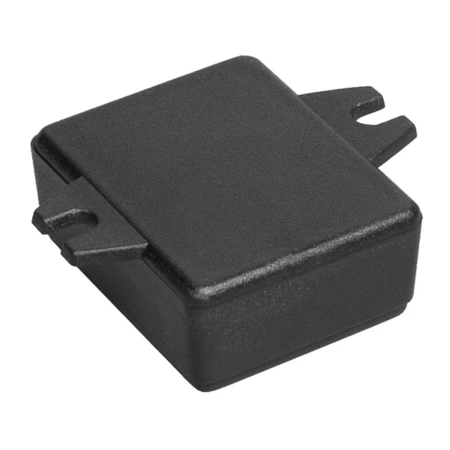

Obudowa uniwersalna Z47U, 50,2 × 40,4 × 20,6 mm, ABS, czarna, z uchem, Kradex

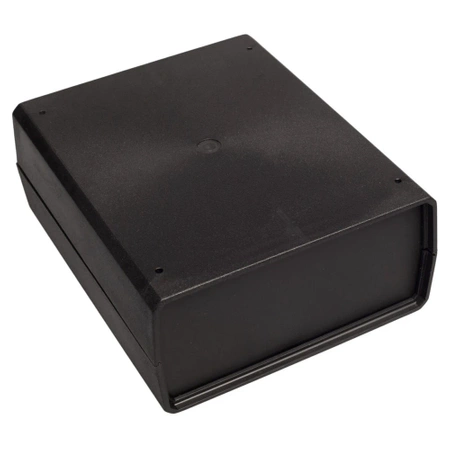

Obudowa uniwersalna Z2P, 150 × 179 × 70 mm, PS, czarna, z panelami bocznymi, Kradex
Obudowa modułowa na szynę DIN Z103J, 34,4 × 88,8 × 62,8 mm, ABS V0, Kradex

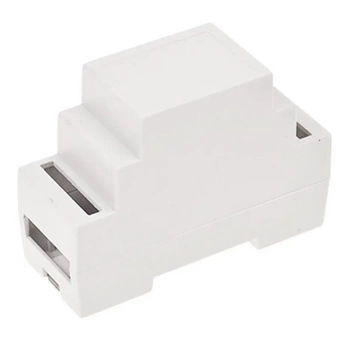

Obudowa modułowa na szynę DIN Z103, 34,4 × 88,8 × 62,8 mm, PS, Kradex

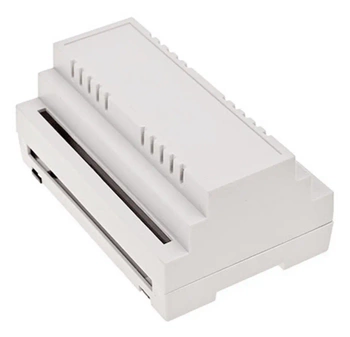

Obudowa modułowa na szynę DIN Z104, 88,8 × 138,8 × 62,8 mm, ABS V0, czarna, Kradex

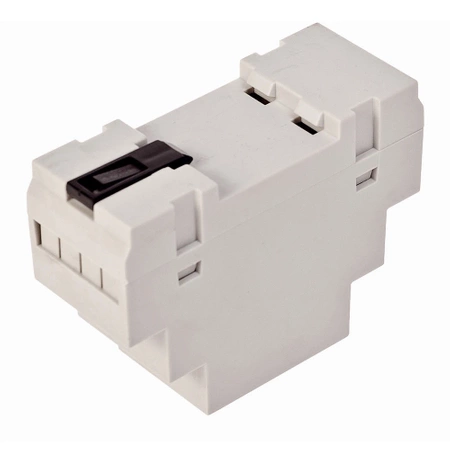

Obudowa modułowa na szynę DIN Z106J, 35,2 × 90,1 × 65 mm, ABS V0, Kradex
Kradex produkuje obudowy z tworzyw sztucznych, przeznaczone do zabudowy własnych układów elektronicznych: od pojedynczej płytki z mikrokontrolerem po gotowe urządzenie z panelem czołowym i złączami. Oznaczenia produktów zaczynają się od litery Z, a w nazwie podajemy wymiary zewnętrzne, materiał i kolor, bo to one decydują o wyborze. Pełną ofertę obejmuje kategoria obudowy.
Obudowy uniwersalne obejmują rozmiary od miniaturowych, jak Z83 o wymiarach 32 × 22 × 17 mm, po duże konstrukcje pulpitowe rzędu 220 × 220 mm. Występują w kolorze czarnym, jasnoszarym i białym, a materiał to zwykle ABS albo polistyren (PS).
Część modeli ma panele boczne, czyli wymienne ścianki czołowe, w których łatwo wyciąć otwory na złącza, wyświetlacz czy przyciski, bez naruszania korpusu. Wersje z oznaczeniem U mają ucho montażowe do przykręcenia obudowy do ściany, a modele wentylowane, jak Z17W i Z1AW, mają otwory odprowadzające ciepło, przydatne przy zasilaczach i wzmacniaczach. Osobną grupę stanowią obudowy zasilaczy, na przykład Z21, Z27, Z31 i Z66, dopasowane kształtem do typowych układów zasilania.
Seria ZP to obudowy z uszczelką, przeznaczone do pracy w wilgoci i na zewnątrz: w instalacjach ogrodowych, przy czujnikach, sterownikach i automatyce. Dostępne są w rozmiarach od 60 × 60 × 40 mm do 240 × 190 × 105 mm, w wykonaniu z ABS oraz z ABS i poliwęglanu, część z uchem montażowym.
Warianty z przezroczystym wieczkiem, oznaczone literą P, pozwalają odczytać wyświetlacz albo sprawdzić stan diod sygnalizacyjnych bez otwierania obudowy, co przy konstrukcji uszczelnionej ma znaczenie praktyczne: każde otwarcie to ryzyko naruszenia szczelności.

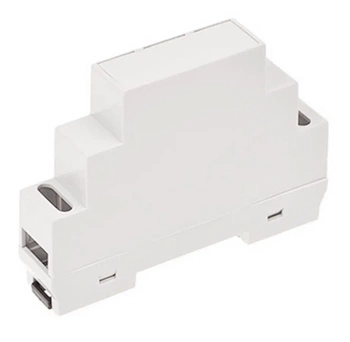

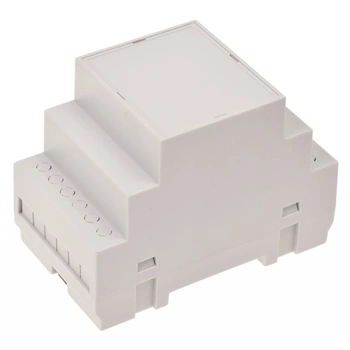

Obudowy modułowe serii Z i ZD pozwalają zabudować własny układ w rozdzielnicy, obok aparatury modułowej. Szerokość podawana jest w modułach: od jednego modułu (17,5 mm) po konstrukcje kilkunastomodułowe o szerokości ponad 200 mm. Część wykonano z tworzywa ABS w klasie palności V0, wymaganej w wielu zastosowaniach rozdzielnicowych.
Do obudów modułowych dostępne są akcesoria: maskownice zakrywające nieużywane pola panelu czołowego oraz filtry panelowe w kolorach, za którymi umieszcza się diody sygnalizacyjne i wyświetlacze.
Seria ZOBD to obudowy dopasowane do złącza diagnostycznego OBD w samochodzie, dostępne także jako komplet z wtykiem męskim. Przeznaczone są do budowy własnych interfejsów, rejestratorów i adapterów diagnostycznych, które po zmontowaniu wpina się bezpośrednio w gniazdo pojazdu.
ABS jest bardziej odporny na uderzenia i lepiej znosi obróbkę: wiercenie, frezowanie i gwintowanie otworów pod złącza. Polistyren jest sztywniejszy i tańszy, ale bardziej kruchy przy obróbce i uderzeniu. Do obudów, w których planujesz wycinać otwory albo które będą przenoszone, wybierz ABS. Wersje z oznaczeniem V0 to tworzywo o podwyższonej odporności na palenie, stosowane w rozdzielnicach.
To wymienne ścianki czołowe, zwykle z cieńszego tworzywa, przeznaczone do wycinania otworów na złącza, wyświetlacz, przyciski czy przepusty kablowe. Dzięki nim nie trzeba obrabiać korpusu obudowy, a przy pomyłce wymienia się sam panel zamiast całej obudowy. Ułatwia to też przygotowanie kilku wariantów tego samego urządzenia.
Podane wymiary są zewnętrzne, więc przestrzeń wewnątrz jest mniejsza o grubość ścianek, a dodatkowe miejsce zajmują słupki montażowe i żebra. Przy doborze uwzględnij też wysokość najwyższych elementów na płytce, w tym kondensatorów, radiatorów i złączy, oraz zapas na przewody, które muszą się gdzieś zmieścić po zamknięciu wieczka. Warto sprawdzić rysunek wymiarowy w karcie produktu.
Sama obudowa zapewnia szczelność tylko wtedy, gdy zachowana jest jej integralność: uszczelka musi być nienaruszona, wieczko dokręcone wszystkimi wkrętami, a przewody wprowadzone przez dławnice o odpowiedniej średnicy. Otwór wycięty bez uszczelnienia znosi klasę ochrony niezależnie od konstrukcji obudowy. Przy montażu na zewnątrz warto też prowadzić przewody od spodu, żeby woda nie spływała po nich do wnętrza.
Jeden moduł w rozdzielnicy ma szerokość 17,5 mm, więc obudowa o szerokości 90 mm zajmie pięć pól, a model 213 mm dwanaście. Przed zakupem policz wolne miejsce na szynie i pamiętaj o zapasie na przewody po bokach. Otwory w panelu czołowym, których nie wykorzystasz, zasłonisz maskownicami dostępnymi osobno.
