Dioda LED migająca 5 mm biała 5800–7000 mcd kąt 30° 3–5 V OPTOSUPPLY LED F5 W CANDLE
Migająca dioda LED 5 mm emitująca światło białe do sygnalizacji marki OPTOSUPPLY
Migająca dioda LED o średnicy 5 mm jest elementem optoelektronicznym do montażu przewlekanego. Emituje światło białe o światłości 5800–7000 mcd i kącie świecenia 30°, dlatego może pracować jako wskaźnik stanu, element sygnalizacyjny lub część układu świetlnego. Model LED F5 W CANDLE jest produktem marki OPTOSUPPLY.
Prąd diody należy ograniczyć rezystorem szeregowym lub odpowiednim źródłem prądowym. Wartość elementu ograniczającego dobiera się do napięcia zasilania, napięcia przewodzenia i wymaganego prądu pracy.
Najważniejsze cechy
- Obudowa przewlekana o średnicy 5 mm
- Barwa światła: biała
- Światłość: 5800–7000 mcd
- Kąt świecenia: 30°
- Soczewka: przezroczysta
- Wbudowany efekt migania
- Efekt świetlny imitujący płomień świecy
Zastosowanie
Dioda nadaje się do budowy czytelnych wskaźników optycznych oraz układów sygnalizacyjnych montowanych na płytkach drukowanych.
- sygnalizacja stanów pracy urządzeń
- wskaźniki na panelach i płytkach drukowanych
- sygnalizatory ostrzegawcze i pulsujące wskaźniki
Specyfikacja techniczna
- Producent: OPTOSUPPLY
- Model / kod: LED F5 W CANDLE
- Typ produktu: Dioda LED migająca
- Montaż: THT

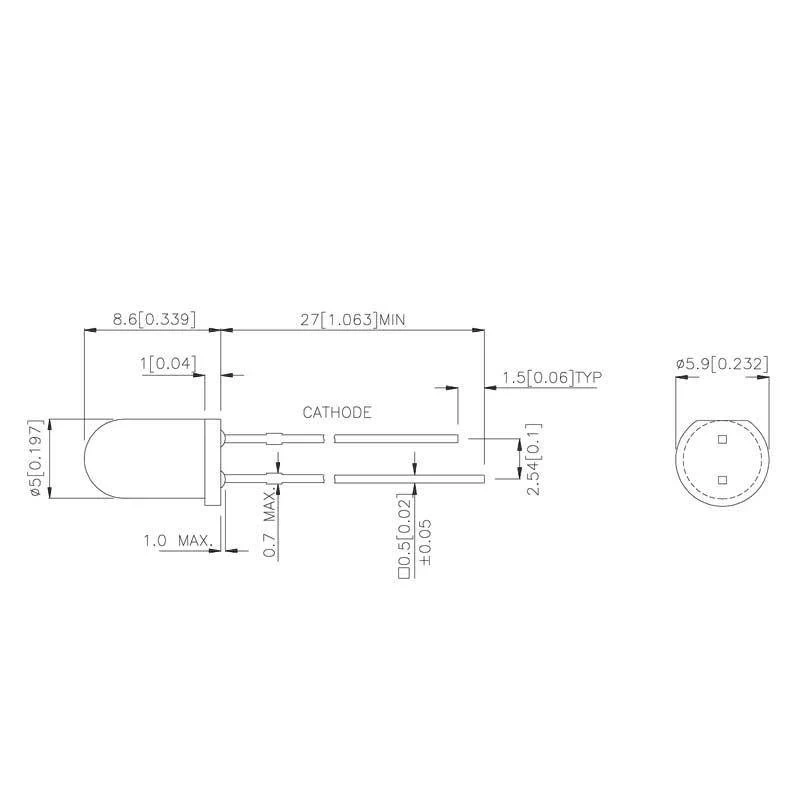

- Średnica: 5 mm
- Kolor światła: biała
- Światłość: 5800–7000 mcd
- Kąt świecenia: 30°
- Napięcie pracy: 3–5 V
- Soczewka: przezroczysta
Warto wiedzieć: jak działa migająca dioda LED
Migająca dioda LED zawiera układ elektroniczny okresowo włączający i wyłączający strukturę świecącą. Dzięki temu efekt pulsowania powstaje bez zewnętrznego generatora.
Wariant migający należy zasilać zgodnie z podanym zakresem napięcia. Częstotliwość migania i pobór prądu wynikają z wewnętrznego układu danego modelu.
Najczęściej zadawane pytania
Tak. Standardową diodę LED zasila się przez rezystor lub układ stabilizujący prąd dobrany do warunków pracy.
Anodę i katodę należy ustalić na podstawie oznaczeń obudowy, długości wyprowadzeń lub dokumentacji konkretnego modelu.
Tak. Jest to element do montażu przewlekanego THT, dlatego wyprowadzenia przeprowadza się przez otwory płytki i lutuje od strony ścieżek.
Nie. Efekt migania wytwarza układ wbudowany w diodę, o ile model jest zasilany zgodnie ze specyfikacją.
Kąt 30° określa szerokość rozsyłu światła. Węższy kąt daje bardziej skupioną wiązkę, a szerszy poprawia widoczność wskaźnika z różnych kierunków.
