Dioda LED migająca 5 mm czerwona kąt 30° 2–3 V do sygnalizacji i układów elektronicznych

Migająca dioda LED 5 mm emitująca światło czerwone do sygnalizacji

Migająca dioda LED o średnicy 5 mm jest elementem optoelektronicznym do montażu przewlekanego. Emituje światło czerwone i kącie świecenia 30°, dlatego może pracować jako wskaźnik stanu, element sygnalizacyjny lub część układu świetlnego.

Prąd diody należy ograniczyć rezystorem szeregowym lub odpowiednim źródłem prądowym. Wartość elementu ograniczającego dobiera się do napięcia zasilania, napięcia przewodzenia i wymaganego prądu pracy.

Najważniejsze cechy

• Obudowa przewlekana o średnicy 5 mm
• Barwa światła: czerwona
• Kąt świecenia: 30°
• Soczewka: przezroczysta
• Wbudowany efekt migania

Zastosowanie

Dioda nadaje się do budowy czytelnych wskaźników optycznych oraz układów sygnalizacyjnych montowanych na płytkach drukowanych.

• sygnalizacja stanów pracy urządzeń
• wskaźniki na panelach i płytkach drukowanych
• sygnalizatory ostrzegawcze i pulsujące wskaźniki

Specyfikacja techniczna

• Model / kod: LED F5 R MIG CLEAR
• Typ produktu: Dioda LED migająca
• Montaż: THT

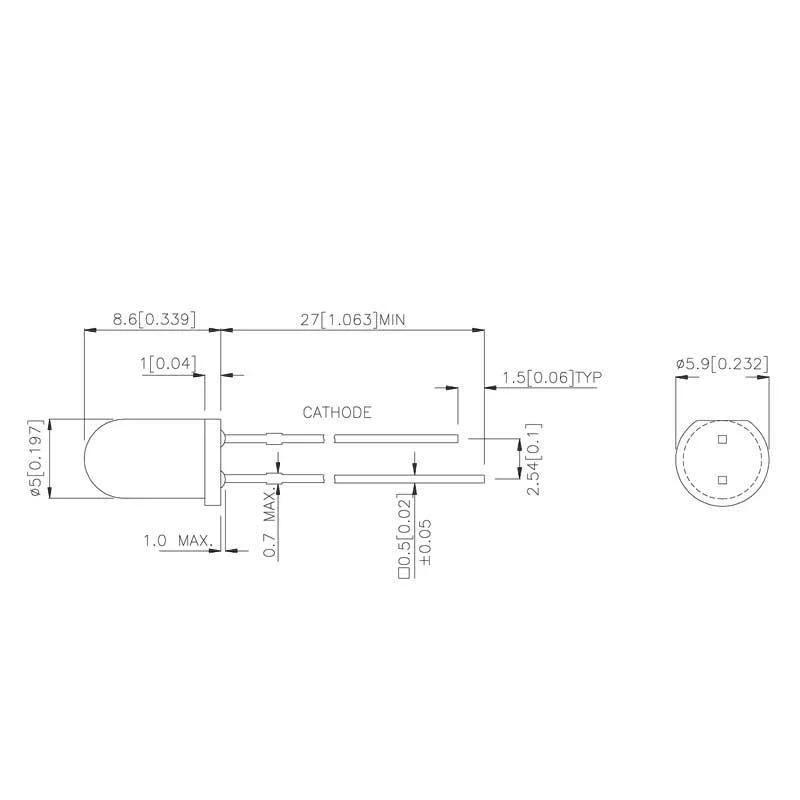

• Średnica: 5 mm
• Kolor światła: czerwona
• Kąt świecenia: 30°
• Napięcie pracy: 2–3 V
• Prąd LED: 20 mA
• Soczewka: przezroczysta

Warto wiedzieć: jak działa migająca dioda LED

Migająca dioda LED zawiera układ elektroniczny okresowo włączający i wyłączający strukturę świecącą. Dzięki temu efekt pulsowania powstaje bez zewnętrznego generatora.

Wariant migający należy zasilać zgodnie z podanym zakresem napięcia. Częstotliwość migania i pobór prądu wynikają z wewnętrznego układu danego modelu.

Najczęściej zadawane pytania

Czy dioda wymaga rezystora ograniczającego prąd?

Tak. Standardową diodę LED zasila się przez rezystor lub układ stabilizujący prąd dobrany do warunków pracy.

Jak rozpoznać polaryzację diody LED?

Anodę i katodę należy ustalić na podstawie oznaczeń obudowy, długości wyprowadzeń lub dokumentacji konkretnego modelu.

Czy diodę można lutować bezpośrednio w płytce PCB?

Tak. Jest to element do montażu przewlekanego THT, dlatego wyprowadzenia przeprowadza się przez otwory płytki i lutuje od strony ścieżek.

Czy do uzyskania migania potrzebny jest zewnętrzny generator?

Nie. Efekt migania wytwarza układ wbudowany w diodę, o ile model jest zasilany zgodnie ze specyfikacją.

Jak kąt świecenia wpływa na zastosowanie?

Kąt 30° określa szerokość rozsyłu światła. Węższy kąt daje bardziej skupioną wiązkę, a szerszy poprawia widoczność wskaźnika z różnych kierunków.
