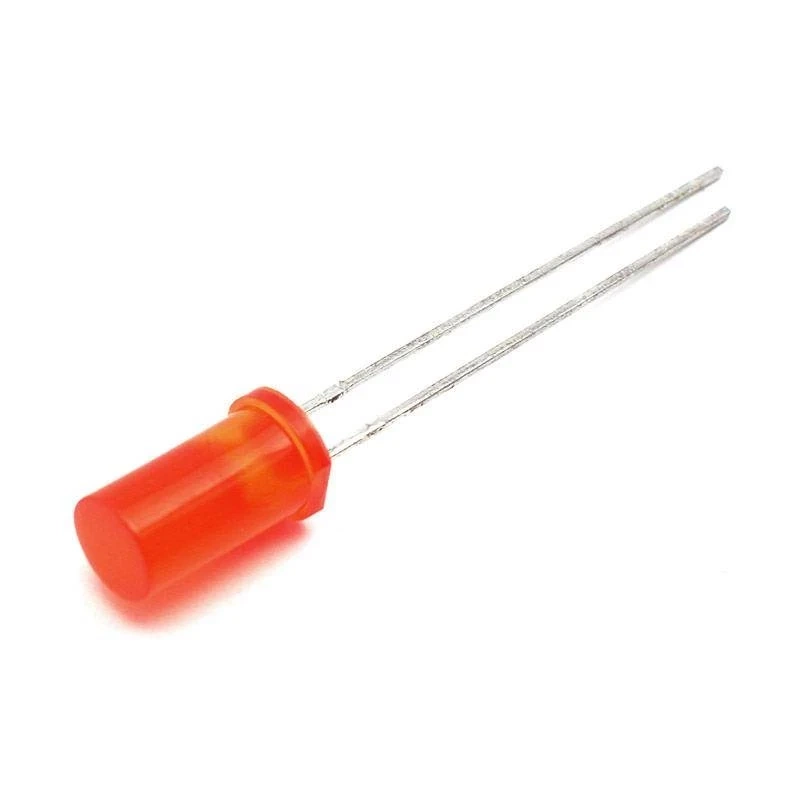

Dioda LED THT 5 mm czerwona 2–5 mcd kąt 100° 2–2,5 V DC Kingbright L–483IDT

Dioda LED THT 5 mm emitująca światło czerwone do wskaźników marki Kingbright

Dioda LED THT o średnicy 5 mm jest elementem optoelektronicznym do montażu przewlekanego. Emituje światło czerwone o światłości 2–5 mcd i kącie świecenia 100°, dlatego może pracować jako wskaźnik stanu, element sygnalizacyjny lub część układu świetlnego. Model L-483IDT jest produktem marki Kingbright.

Prąd diody należy ograniczyć rezystorem szeregowym lub odpowiednim źródłem prądowym. Wartość elementu ograniczającego dobiera się do napięcia zasilania, napięcia przewodzenia i wymaganego prądu pracy.

Najważniejsze cechy

• Obudowa przewlekana o średnicy 5 mm
• Barwa światła: czerwona
• Światłość: 2–5 mcd
• Kąt świecenia: 100°
• Długość fali: 625 nm
• Soczewka: czerwona, dyfuzyjna

Zastosowanie

Dioda nadaje się do budowy czytelnych wskaźników optycznych oraz układów sygnalizacyjnych montowanych na płytkach drukowanych.

• sygnalizacja stanów pracy urządzeń
• wskaźniki na panelach i płytkach drukowanych
• prototypy, układy edukacyjne i konstrukcje hobbystyczne

Specyfikacja techniczna

• Producent: Kingbright
• Model / kod: L–483IDT
• Typ produktu: Dioda LED THT
• Montaż: THT
• Średnica: 5 mm
• Kolor światła: czerwona
• Światłość: 2–5 mcd
• Kąt świecenia: 100°
• Napięcie pracy: 2–2,5 V DC
• Prąd LED: 20 mA
• Długość fali: 625 nm
• Soczewka: czerwona, dyfuzyjna

Warto wiedzieć: światłość i kąt świecenia diody LED

Światłość podawana w milikandelach opisuje intensywność światła w określonym kierunku. Wartość ta zależy również od geometrii soczewki i kąta rozsyłu.

Dioda o wąskim kącie zwykle tworzy bardziej skupioną wiązkę, natomiast szeroki kąt ułatwia obserwację wskaźnika z boku. Parametry należy więc oceniać łącznie.

Najczęściej zadawane pytania

Czy dioda wymaga rezystora ograniczającego prąd?

Tak. Standardową diodę LED zasila się przez rezystor lub układ stabilizujący prąd dobrany do warunków pracy.

Jak rozpoznać polaryzację diody LED?

Anodę i katodę należy ustalić na podstawie oznaczeń obudowy, długości wyprowadzeń lub dokumentacji konkretnego modelu.

Czy diodę można lutować bezpośrednio w płytce PCB?

Tak. Jest to element do montażu przewlekanego THT, dlatego wyprowadzenia przeprowadza się przez otwory płytki i lutuje od strony ścieżek.

Co oznacza światłość podawana w mcd?

Wartość w milikandelach opisuje intensywność światła w określonym kierunku i powinna być oceniana razem z kątem świecenia.

Jak kąt świecenia wpływa na zastosowanie?

Kąt 100° określa szerokość rozsyłu światła. Węższy kąt daje bardziej skupioną wiązkę, a szerszy poprawia widoczność wskaźnika z różnych kierunków.
