W ofercie Sklepu AVT znajdziesz diody LED przewlekane Kingbright o średnicy 3, 5, 8 i 10 mm w kolorze czerwonym, zielonym, żółtym i pomarańczowym, diody dwukolorowe i migające, wersje na napięcie 5 i 12 V, a także diody nadawcze podczerwieni 940 nm i współpracujące z nimi fototranzystory.

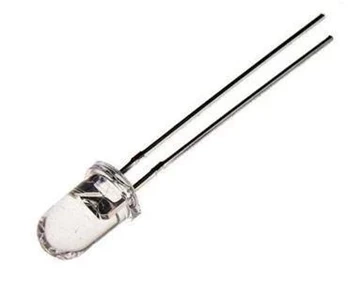

Dioda nadawcza IR 940 nm, 5 mm, soczewka bezbarwna, kąt 30°, Kingbright L-53F3C

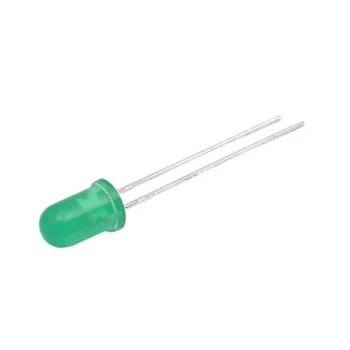

Dioda LED THT 5 mm zielona 0,8–3,2 mcd kąt 60° 2,2–2,5 V DC Kingbright L–53LGD
Dioda LED THT 5 mm zielona 20–60 mcd kąt 60° 2,2–2,5 V DC Kingbright L–53SGD
Dioda LED THT 8 mm czerwona 2700 mcd kąt 40° Kingbright L–793SRC/E
Dioda LED f10 dwukolorowa R/G 350mcd / 50mcd, Kingbright L-819SURKSGW
Dioda LED THT 5 mm zielona 4 mcd kąt 100° Kingbright L–483GDT
Dioda LED THT 5 mm czerwona 2–5 mcd kąt 100° 2–2,5 V DC Kingbright L–483IDT
Dioda LED THT 5 mm zielona 5–32 mcd kąt 60° 2,2–2,5 V DC Kingbright L–53GD
Dioda LED THT 5 mm zielona 25–80 mcd kąt 20° Kingbright L–53GT
Dioda LED THT 5 mm czerwona 12–30 mcd kąt 60° 12–14 V DC Kingbright L–53ID12 V
Dioda LED THT 5 mm czerwona 0,8–5 mcd kąt 60° 2–2,5 V DC Kingbright L–53LID
Dioda LED THT 5 mm żółta 0,8–3,2 mcd kąt 60° 2,1–2,5 V DC Kingbright L–53LYD

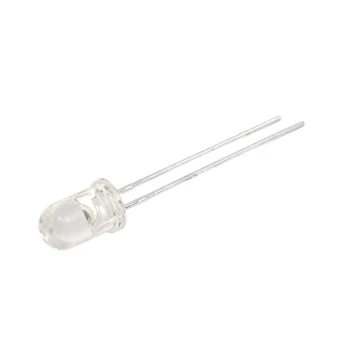

Dioda LED THT 5 mm czerwona kąt 30° Kingbright L–53SRC/C do sygnalizacji i układów elektronicznych

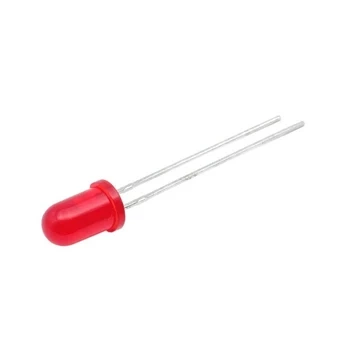

Dioda LED THT 5 mm czerwona kąt 60° Kingbright L–53SRD/C do sygnalizacji i układów elektronicznych
Dioda LED THT 5 mm żółta 400–2500 mcd kąt 30° 2–2,5 V DC Kingbright L–53SYC

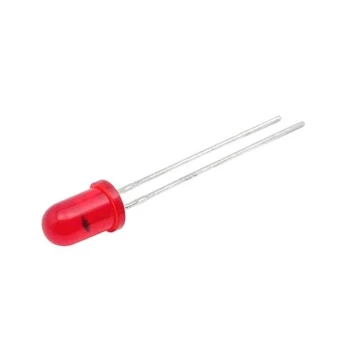

Dioda LED migająca 5 mm czerwona 20–80 mcd kąt 60° 3,5–14 V DC Kingbright L–56BID

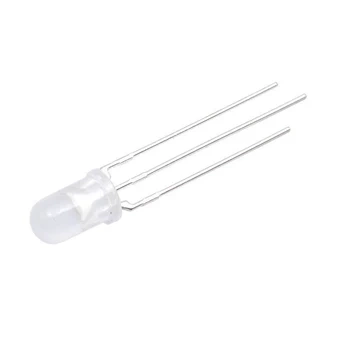

Dioda LED dwukolorowa 5 mm biała kąt 60° 2–2,5 V / 2,2–2,5 V DC Kingbright L–59EGW
Dioda LED f3 czerwona migająca 2mcd, Kingbright L-616BHD
Dioda LED f10 zielona 60mcd, L-813GD

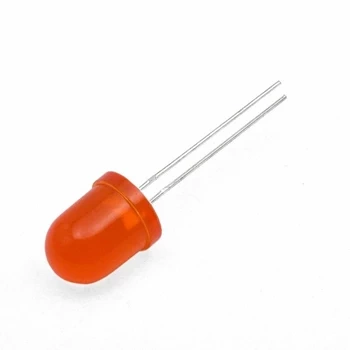

Dioda LED f10 czerwona 200 - 350mcd, Kingbright L-813SRD/C
Dioda LED f3 czerwona 80mcd, Kingbright L-934EC RED
Dioda nadawcza IR 940 nm, 3 mm, soczewka bezbarwna, kąt 30°, moc 3,6 mW, Kingbright L-934F3C
Dioda LED f3 zielona 40mcd, Kingbright L-934GC
Dioda LED f3 czerwona 20mcd, Kingbright L-934ID
Dioda LED f3 pomarańczowa 8-50mcd, Kingbright L-934ND
Kingbright to producent optoelektroniki rozpoznawalny po oznaczeniach katalogowych, takich jak L-53SRC/C czy L-934GT. W Sklepie AVT znajdziesz jego diody LED do montażu przewlekanego, diody podczerwone oraz fototranzystory, stosowane we wskaźnikach, panelach sterowania, sygnalizacji i układach detekcji.

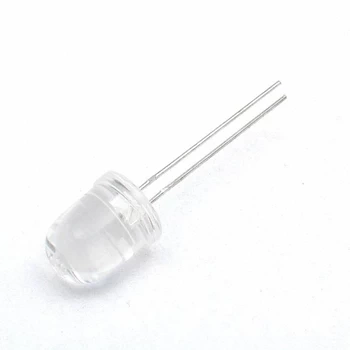

Dostępne są cztery średnice obudowy. Wersje 3 mm obejmują modele czerwone, zielone i pomarańczowe o jasności od 2 do 300 mcd, przeznaczone do gęsto rozmieszczonych wskaźników. Diody 5 mm to najliczniejsza grupa: czerwone, zielone i żółte, o jasności od poniżej 1 mcd po 2500 mcd, w kątach świecenia 20, 30, 60 i 100°. Większe średnice, 8 i 10 mm, mają większą powierzchnię świecącą i są lepiej widoczne z odległości, a najjaśniejsze z nich osiągają 3000–4500 mcd.
Osobną grupę stanowią diody o rozszerzonych funkcjach: dwukolorowe czerwono-zielone, zmieniające barwę zależnie od kierunku prądu, dwukolorowa L-59EGW oraz migające L-56BID i L-616BHD, które mają układ przerywacza wbudowany w obudowę.

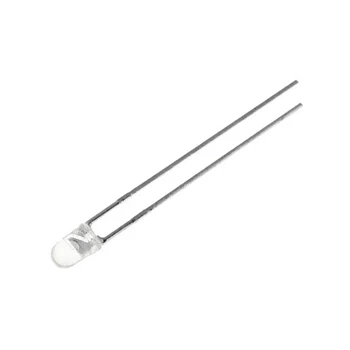

Diody nadawcze L-934F3C (3 mm) i L-53F3C (5 mm) emitują promieniowanie o długości fali 940 nm, niewidoczne dla oka, w bezbarwnej soczewce o kącie 30°. Odbiornikiem w takim układzie są fototranzystory L-93DP3C, L-53P3BT i L-53P3C, pracujące przy tej samej długości fali i napięciu do 30 V. Para nadajnik–odbiornik tworzy podstawę czujników odbiciowych i barier świetlnych: wykrywaczy obecności, liczników obiektów, enkoderów i czujników krańcowych. Pozostałe elementy tego typu obejmuje kategoria optoelektronika.
To pełne oznaczenie katalogowe, które opisuje konkretny wariant: obudowę, kolor struktury świecącej i rodzaj soczewki. Litery w drugiej części, na przykład SRC, ID, GD czy YD, rozróżniają barwę i jasność, a końcówka po ukośniku odnosi się do wykonania soczewki, przezroczystej albo mlecznej. Dlatego przy zamawianiu zamiennika warto przepisać cały symbol, bo modele różniące się jedną literą mają inne parametry.
Typowa dioda LED ma napięcie przewodzenia rzędu 2 V i wymaga zewnętrznego rezystora. Modele oznaczone jako 5 V lub 12 V mają rezystor wbudowany w obudowę, więc podłącza się je bezpośrednio do tego napięcia. To wygodne przy panelach sterowania i prototypach, ale ogranicza swobodę: prądu takiej diody nie ustawisz samodzielnie i nie użyjesz jej przy innym napięciu zasilania.
Ma w obudowie miniaturowy układ przerywający prąd, więc miga po samym podaniu zasilania, bez dodatkowych elementów i programowania. To najprostszy sposób na wskaźnik przyciągający uwagę, na przykład sygnalizację alarmu. Częstotliwości migania nie da się regulować, a takiej diody nie stosuje się tam, gdzie świecenie ma być ciągłe.
Promieniowanie 940 nm jest niewidoczne dla oka, ale wykryje je matryca aparatu w telefonie: skieruj kamerę na diodę, a na ekranie zobaczysz jasny punkt. To standardowa metoda sprawdzania pilotów i nadajników podczerwieni. Część nowszych telefonów ma filtr podczerwieni w aparacie głównym, wtedy warto spróbować kamerą przednią.
Powinny pracować przy tej samej długości fali, w tym przypadku 940 nm, bo czułość fototranzystora zależy od widma promieniowania. Znaczenie ma też zgodność kątów: wąski kąt nadajnika i odbiornika daje większy zasięg, ale wymaga dokładnego ustawienia w jednej osi. W układach narażonych na światło otoczenia stosuje się dodatkowo modulację sygnału, żeby odbiornik nie reagował na słońce i oświetlenie.
