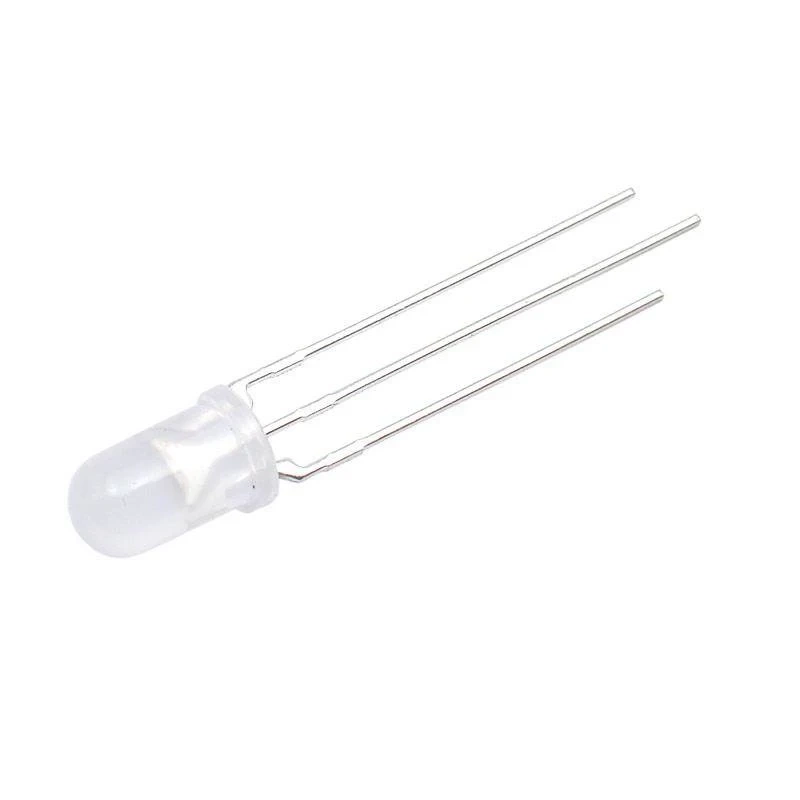

Dioda LED dwukolorowa 5 mm biała kąt 60° 2–2,5 V / 2,2–2,5 V DC Kingbright L–59EGW

Dwukolorowa dioda LED 5 mm do dwustanowej sygnalizacji optycznej marki Kingbright

Dwukolorowa dioda LED o średnicy 5 mm jest elementem optoelektronicznym do montażu przewlekanego. Emituje światło białe i kącie świecenia 60°, dlatego może pracować jako wskaźnik stanu, element sygnalizacyjny lub część układu świetlnego. Model L-59EGW jest produktem marki Kingbright.

Prąd diody należy ograniczyć rezystorem szeregowym lub odpowiednim źródłem prądowym. Wartość elementu ograniczającego dobiera się do napięcia zasilania, napięcia przewodzenia i wymaganego prądu pracy.

Najważniejsze cechy

• Obudowa przewlekana o średnicy 5 mm
• Barwa światła: biała
• Kąt świecenia: 60°
• Długość fali: 565 nm i 625 nm
• Soczewka: biała, dyfuzyjna

Zastosowanie

Dioda nadaje się do budowy czytelnych wskaźników optycznych oraz układów sygnalizacyjnych montowanych na płytkach drukowanych.

• sygnalizacja stanów pracy urządzeń
• wskaźniki na panelach i płytkach drukowanych
• prototypy, układy edukacyjne i konstrukcje hobbystyczne

Specyfikacja techniczna

• Producent: Kingbright
• Model / kod: L–59EGW
• Typ produktu: Dioda LED dwukolorowa
• Montaż: THT
• Średnica: 5 mm
• Kolor światła: biała
• Kąt świecenia: 60°
• Napięcie pracy: 2–2,5 V / 2,2–2,5 V DC
• Prąd LED: 20 mA
• Długość fali: 565 nm i 625 nm
• Soczewka: biała, dyfuzyjna

Warto wiedzieć: sterowanie wieloma barwami światła

Dioda wielobarwna zawiera więcej niż jedną strukturę półprzewodnikową. Poszczególne kolory mogą mieć różne napięcia przewodzenia, dlatego każdy kanał wymaga prawidłowego ograniczenia prądu.

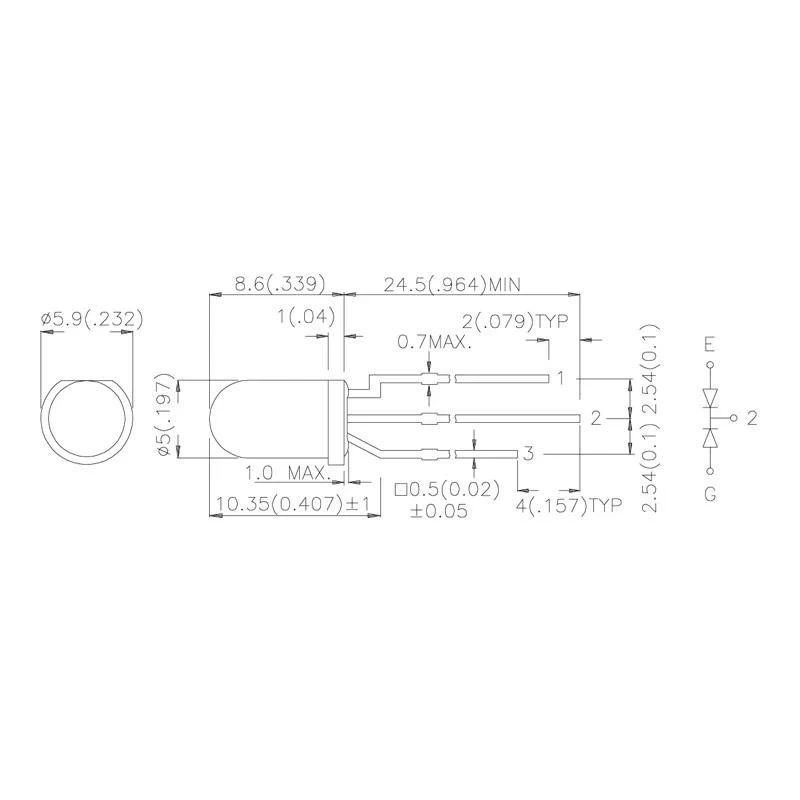

Sposób połączenia wyprowadzeń zależy od konkretnego modelu. Przed montażem należy ustalić układ elektrod i nie zakładać, że wszystkie diody wielobarwne mają identyczny pinout.

Najczęściej zadawane pytania

Czy dioda wymaga rezystora ograniczającego prąd?

Tak. Standardową diodę LED zasila się przez rezystor lub układ stabilizujący prąd dobrany do warunków pracy.

Jak rozpoznać polaryzację diody LED?

Anodę i katodę należy ustalić na podstawie oznaczeń obudowy, długości wyprowadzeń lub dokumentacji konkretnego modelu.

Czy diodę można lutować bezpośrednio w płytce PCB?

Tak. Jest to element do montażu przewlekanego THT, dlatego wyprowadzenia przeprowadza się przez otwory płytki i lutuje od strony ścieżek.

Czy każdy kolor wymaga osobnego ograniczenia prądu?

Tak. Poszczególne struktury świecące należy sterować zgodnie z ich układem wyprowadzeń i parametrami elektrycznymi.

Jak kąt świecenia wpływa na zastosowanie?

Kąt 60° określa szerokość rozsyłu światła. Węższy kąt daje bardziej skupioną wiązkę, a szerszy poprawia widoczność wskaźnika z różnych kierunków.
