Wzmacniacz mocy stereo 2x45W z STK4182 - KIT AVT 1594
- Wzmacniacz mocy stereo AVT1594 z układem STK4182, mocą 2×45 W przy 8 Ω, zasilaniem symetrycznym ±33 VDC i wejściem MUTE. Wersja B to KIT z płytką PCB i elementami do lutowania.
Wzmacniacz mocy stereo 2×45 W z STK4182 – zestaw KIT AVT1594
Zestaw elementów do budowy stereofonicznej końcówki mocy z układem STK4182, mocą 2×45 W przy 8 Ω i zasilaniem symetrycznym ±33 VDC.
Stereofoniczna końcówka mocy do systemu audio
AVT1594 pozwala zbudować wzmacniacz mocy stereo oparty na hybrydowym układzie STK4182. To praktyczna końcówka mocy do budowy nowego wzmacniacza, modernizacji sprzętu audio albo zastąpienia uszkodzonego stopnia mocy w urządzeniu nagłaśniającym.

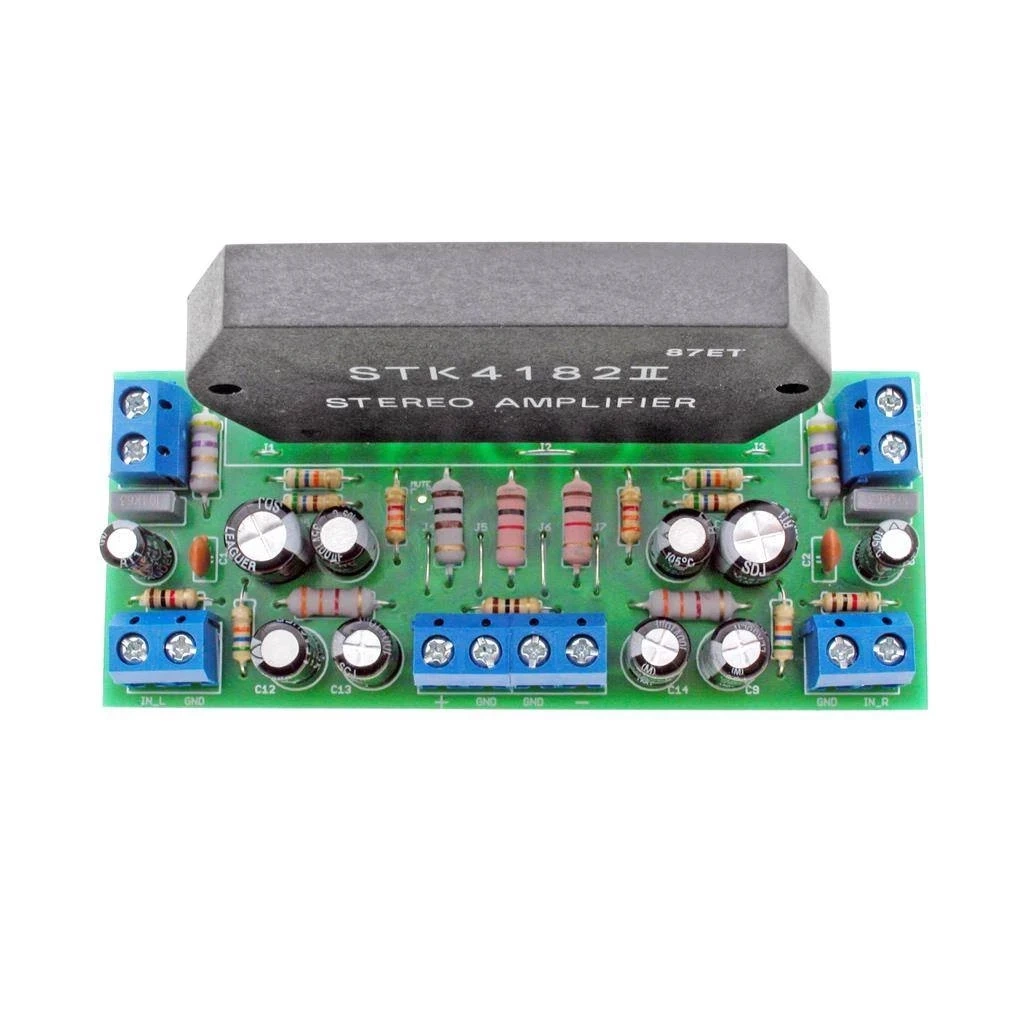

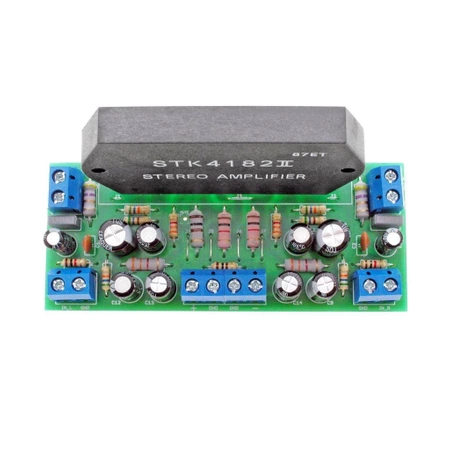

Wersja KIT zawiera płytkę PCB oraz elementy do zlutowania stereofonicznego wzmacniacza mocy. Jedna płytka obsługuje oba kanały, a układ oferuje moc 2×45 W przy obciążeniu 8 Ω i zasilaniu symetrycznym ±33 VDC. Wejście MUTE ułatwia kontrolę wyciszenia, a tor zasilania i wyjścia mocy wymagają starannego montażu.
Karta techniczna
AVT1594
AVT1594 to stereofoniczny wzmacniacz mocy z hybrydowym układem STK4182, wejściem MUTE i zasilaniem symetrycznym.
| Kod projektu | AVT1594 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | stereofoniczna końcówka mocy |
| Układ scalony | STK4182 |
| Liczba kanałów | stereo / 2 kanały |
| Moc wyjściowa | 2×45 W przy ±33 VDC i 8 Ω |
| Zasilanie | symetryczne ±33 VDC |
| Impedancja obciążenia dla parametrów mocy | 8 Ω |
| Impedancja wejściowa | 55 kΩ przy 1 kHz |
| THD | 0,4% przy 45 W / 8 Ω |
| Wyjściowe napięcie szumów | poniżej 1,2 mVrms |
| Wejście wyciszania | MUTE |
| Prąd spoczynkowy | 20–100 mA przy napięciu zasilającym około 33,5 V |
| Chłodzenie | układ STK4182 wymaga radiatora |

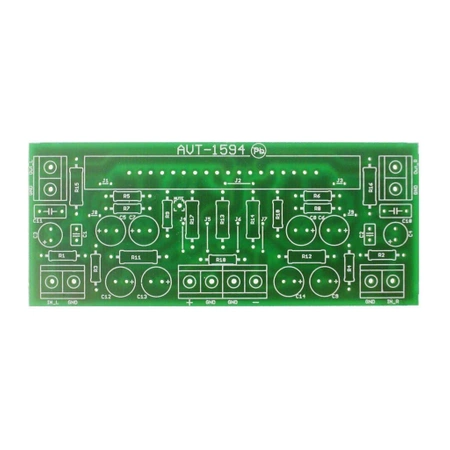

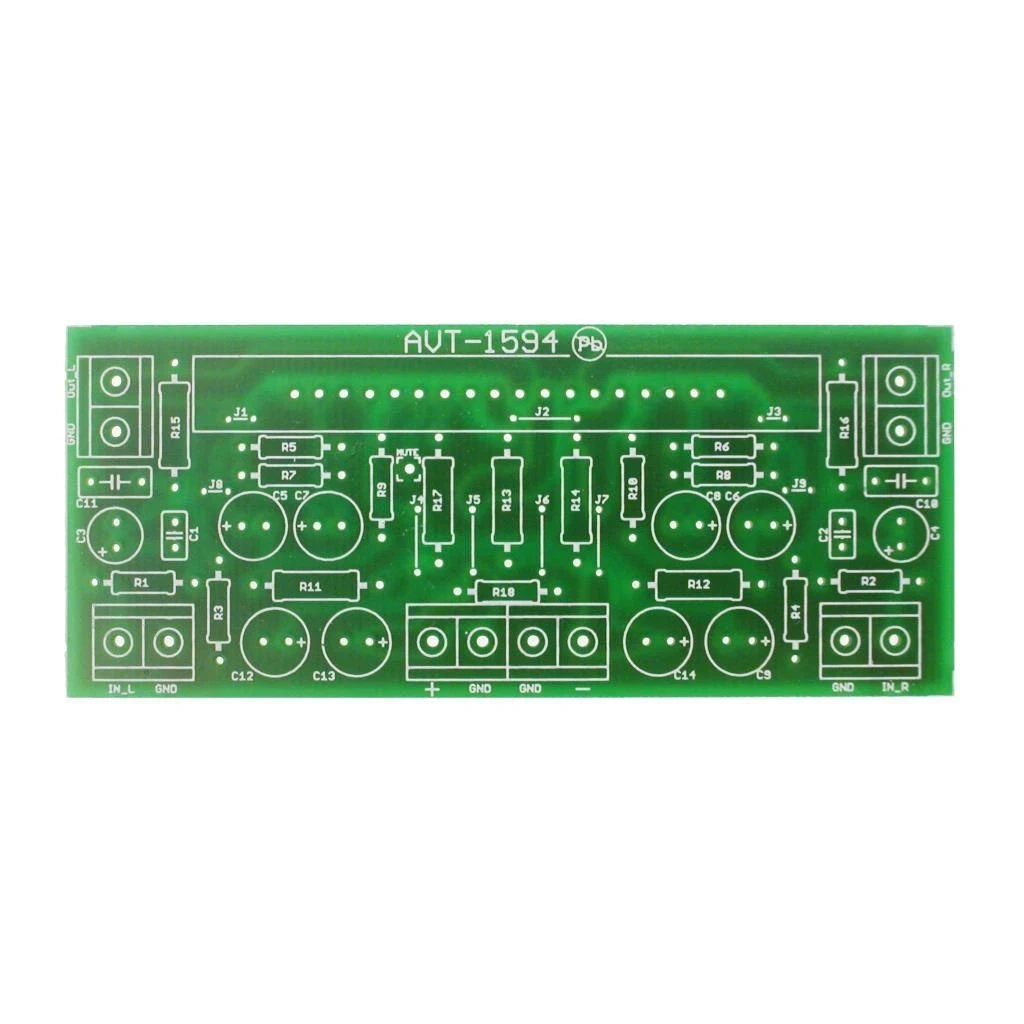

| Wymiary płytki PCB | 89×38 mm |
Wersja
AVT1594 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania stereofonicznej końcówki mocy z układem STK4182. Do poprawnej pracy potrzebny jest zasilacz symetryczny ±33 VDC, radiator oraz starannie wykonane połączenia zasilania i wyjść głośnikowych.
Notes

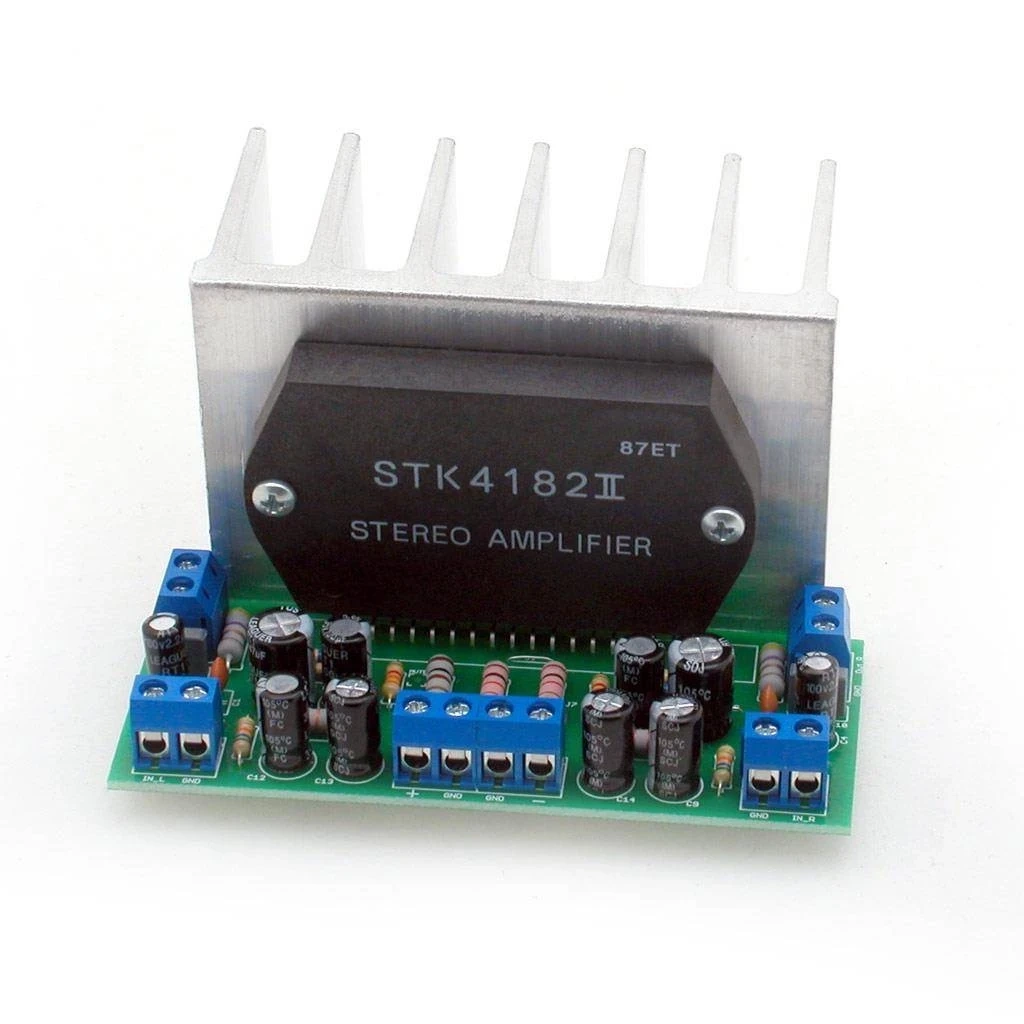

Układ STK4182 trzeba przykręcić do radiatora. Przy wzmacniaczu o mocy 2×45 W prawidłowe chłodzenie ma bezpośredni wpływ na stabilność pracy i trwałość końcówki mocy.
Wzmacniacz wymaga zasilania symetrycznego ±33 VDC. Przed uruchomieniem trzeba sprawdzić polaryzację zasilania, masę, wyjścia głośnikowe oraz poprawne wlutowanie kondensatorów elektrolitycznych.
Ścieżki zasilające i wyjściowe można pocynować lub wzmocnić przewodem, aby zwiększyć ich przekrój. To szczególnie ważne przy pracy z większą mocą i dłuższym obciążeniem.
Uwaga: wzmacniacz pracuje z zasilaniem symetrycznym i dużą mocą wyjściową. Przed podłączeniem głośników sprawdź polaryzację zasilania, połączenia masy, wyjścia głośnikowe, radiator układu STK4182 oraz brak zwarć na ścieżkach zasilających i wyjściowych.
Najczęściej zadawane pytania
AVT1594 B to zestaw KIT z płytką PCB oraz elementami do samodzielnego montażu stereofonicznej końcówki mocy z układem STK4182.
Układ sprawdzi się jako stereofoniczna końcówka mocy w nowym wzmacniaczu, systemie nagłaśniającym albo jako zamiennik uszkodzonego stopnia mocy w starszym urządzeniu audio.
Wzmacniacz wymaga zasilania symetrycznego ±33 VDC. Zasilacz powinien mieć odpowiednią wydajność prądową i poprawnie prowadzoną masę, ponieważ układ pracuje jako końcówka mocy.
Tak. STK4182 trzeba zamocować do radiatora. Bez skutecznego odprowadzania ciepła wzmacniacz nie powinien pracować z większą mocą.
Przy większej mocy przez ścieżki zasilające i wyjściowe płynie większy prąd. Pocynowanie ścieżek lub dolutowanie przewodu zwiększa ich przekrój i poprawia odporność toru prądowego.
Przed podłączeniem głośników warto sprawdzić zasilanie, masę, polaryzację kondensatorów, poprawność montażu STK4182, wejścia i wyjścia kanałów oraz brak zwarć na ścieżkach mocy.
