STP55NF06FP - tranzystor unipolarny N-MOSFET, 60 V, 50 A, Rds 0,018 om, TO-220FP

Tranzystor unipolarny N-MOSFET o napięciu dren-źródło 60 V i prądzie drenu 50 A. Rezystancja w stanie załączenia wynosi 0,018 Ω. Izolowana obudowa TO-220FP pozwala montować kilka elementów na wspólnym radiatorze bez podkładek.

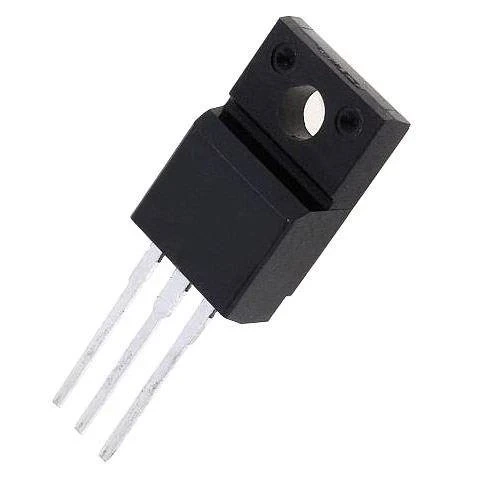

Tranzystor unipolarny STP55NF06FP z kanałem N w obudowie TO-220FP

Tranzystor polowy z kanałem N, napięcie dren-źródło 60 V, prąd drenu 50 A. W odróżnieniu od tranzystora bipolarnego steruje się go napięciem bramki, a nie prądem — bramka nie pobiera prądu w stanie ustalonym, tylko ładuje się przy przełączaniu.

Rezystancja kanału w stanie przewodzenia wynosi 0,018 Ω. To ona decyduje o stratach: przy prądzie roboczym moc tracona w tranzystorze rośnie z kwadratem prądu, więc niższa rezystancja oznacza mniej ciepła i mniejszy radiator. Podana wartość odnosi się do pełnego wysterowania bramki.
