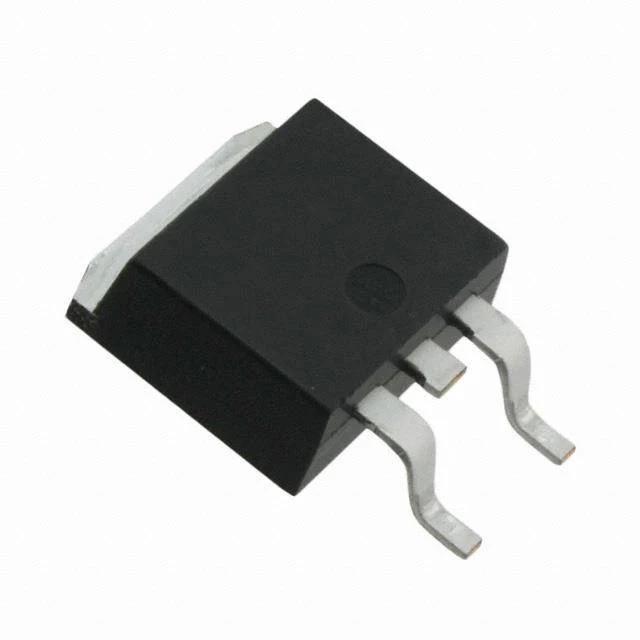

Tranzystor MOSFET mocy 200 V w obudowie do montażu powierzchniowego, N-MOSFET typu PowerMESH

STB19NB20 przewodzi prąd do 19 A przy napięciu dren-źródło 200 V, z rezystancją kanału w stanie załączenia 0,15 Ω. Ta ostatnia liczba decyduje o stratach: przy prądzie 5 A odkłada się na niej moc niecałych 4 W, przy 10 A już 15 W, więc rzeczywista obciążalność zależy nie od katalogowych 19 A, lecz od tego, ile ciepła zdoła odprowadzić płytka. Obudowa D2PAK oddaje je przez powierzchnię lutowniczą drenu, dlatego pole miedzi pod elementem pełni funkcję radiatora i trzeba je zaprojektować świadomie. Producent deklaruje dla tej serii podwyższoną odporność na przebicie lawinowe, co ma znaczenie przy przełączaniu obciążeń indukcyjnych, gdzie po wyłączeniu klucza energia zgromadzona w uzwojeniu musi się gdzieś rozproszyć.

Specyfikacja techniczna

• typ: tranzystor unipolarny MOSFET z kanałem N, wzbogacany
• napięcie dren-źródło: 200 V
• prąd drenu: 19 A
• rezystancja kanału w stanie załączenia: 0,15 Ω
• obudowa: D2PAK (TO-263), trzy wyprowadzenia, montaż powierzchniowy SMD
