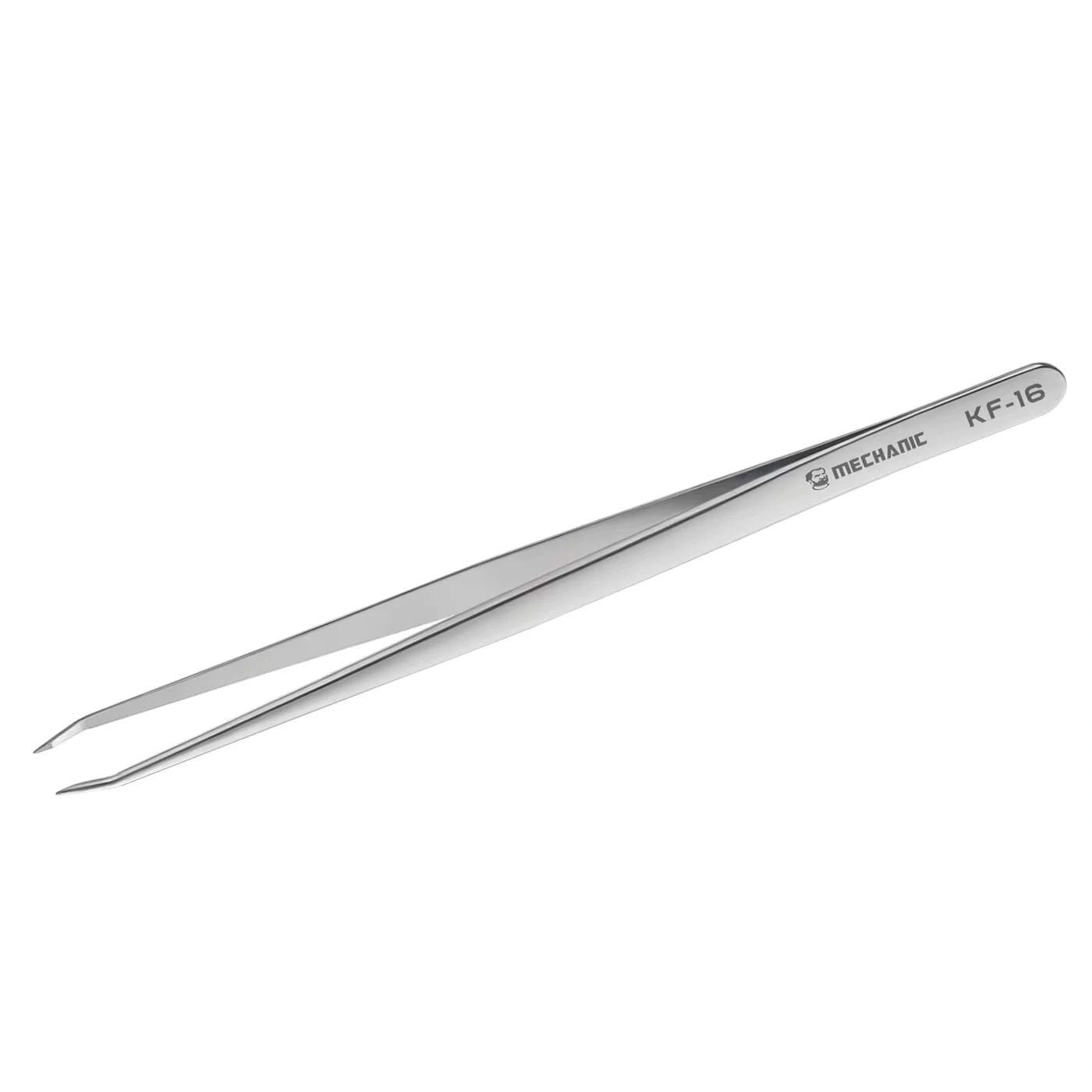

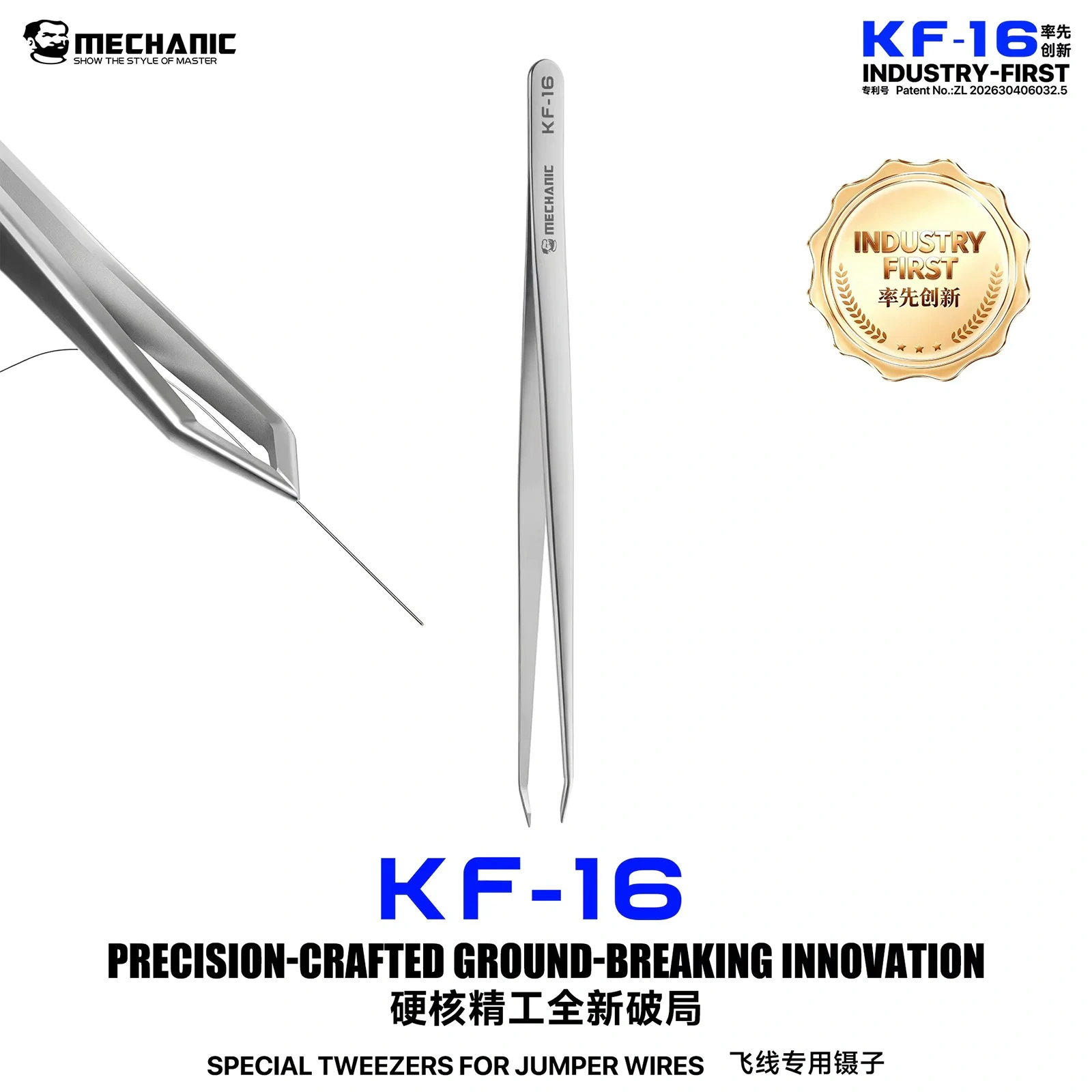

Pęseta do przewodów montażowych Mechanic KF-16 powstała do jednego zadania: pewnego trzymania cienkiego drutu przy naprawie przerwanych ścieżek na płycie głównej. Opatentowana płaska końcówka w kształcie litery V obejmuje przewód z dwóch stron zamiast ściskać go punktowo, dzięki czemu drut nie wyślizguje się przy prowadzeniu i nie odskakuje przy zwalnianiu nacisku.
To pęseta niemagnetyczna do elektroniki, przeznaczona do pracy w bezpośrednim sąsiedztwie układów BGA i procesorów. Brak namagnesowania oznacza, że końcówki nie przyciągają kulek cyny ani drobnych elementów z pola roboczego — przy lutowaniu pod mikroskopem to różnica między czystym polem a ciągłym odganianiem opiłków.
Standardowa pęseta o ostrych końcówkach dociska drut w jednym punkcie i przy najmniejszym ruchu ręki przewód ucieka na bok. Profil V tworzy rowek, w którym drut układa się wzdłuż osi końcówki i pozostaje na miejscu również przy zmianie kąta narzędzia.

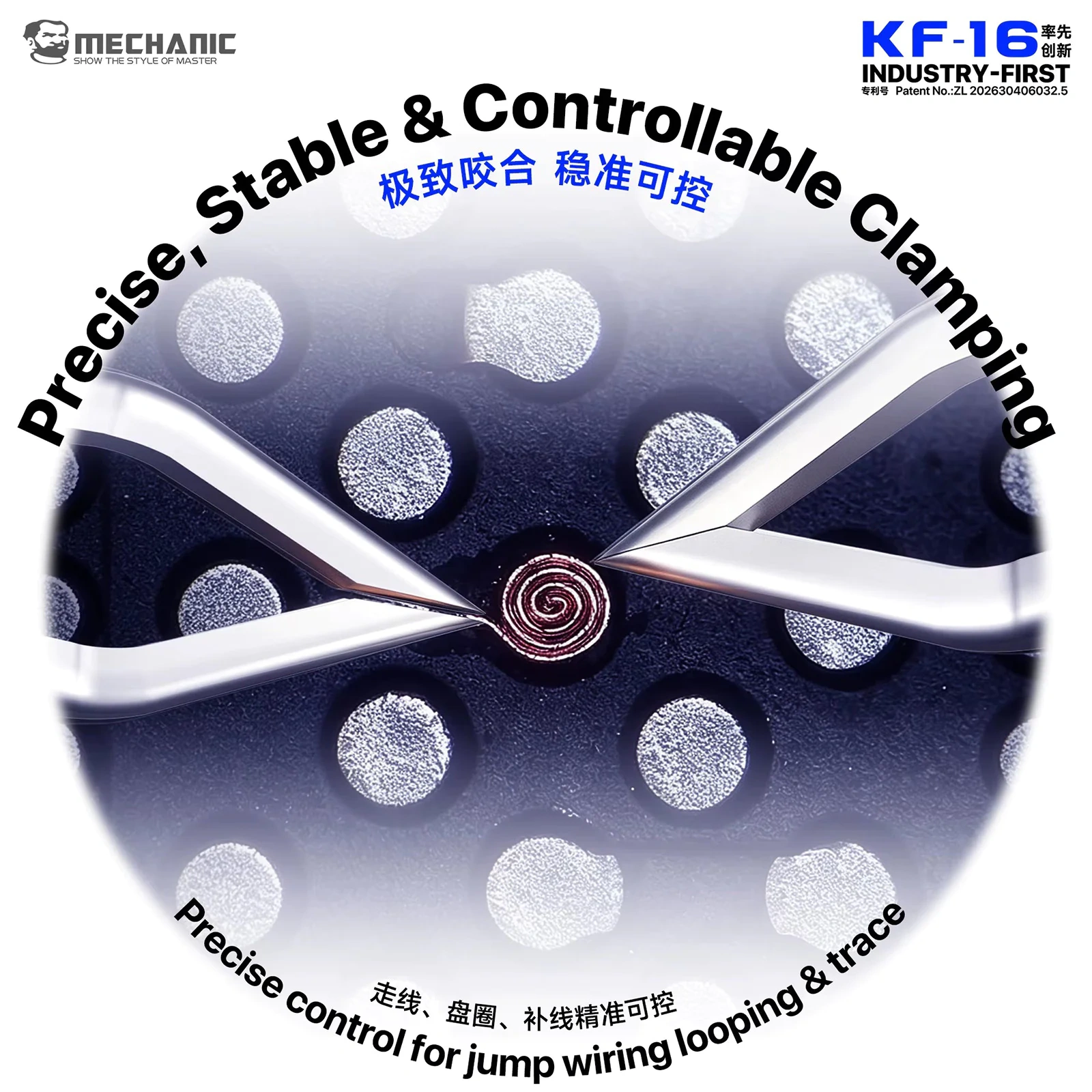

Ma to znaczenie przy trzech czynnościach: prowadzeniu przewodu wzdłuż ścieżki, zwijaniu zapasu w spiralę i dokładaniu odcinka do już przylutowanego punktu. W każdej z nich drut musi trzymać się końcówki bez ściskania na tyle mocnego, żeby go odkształcić.

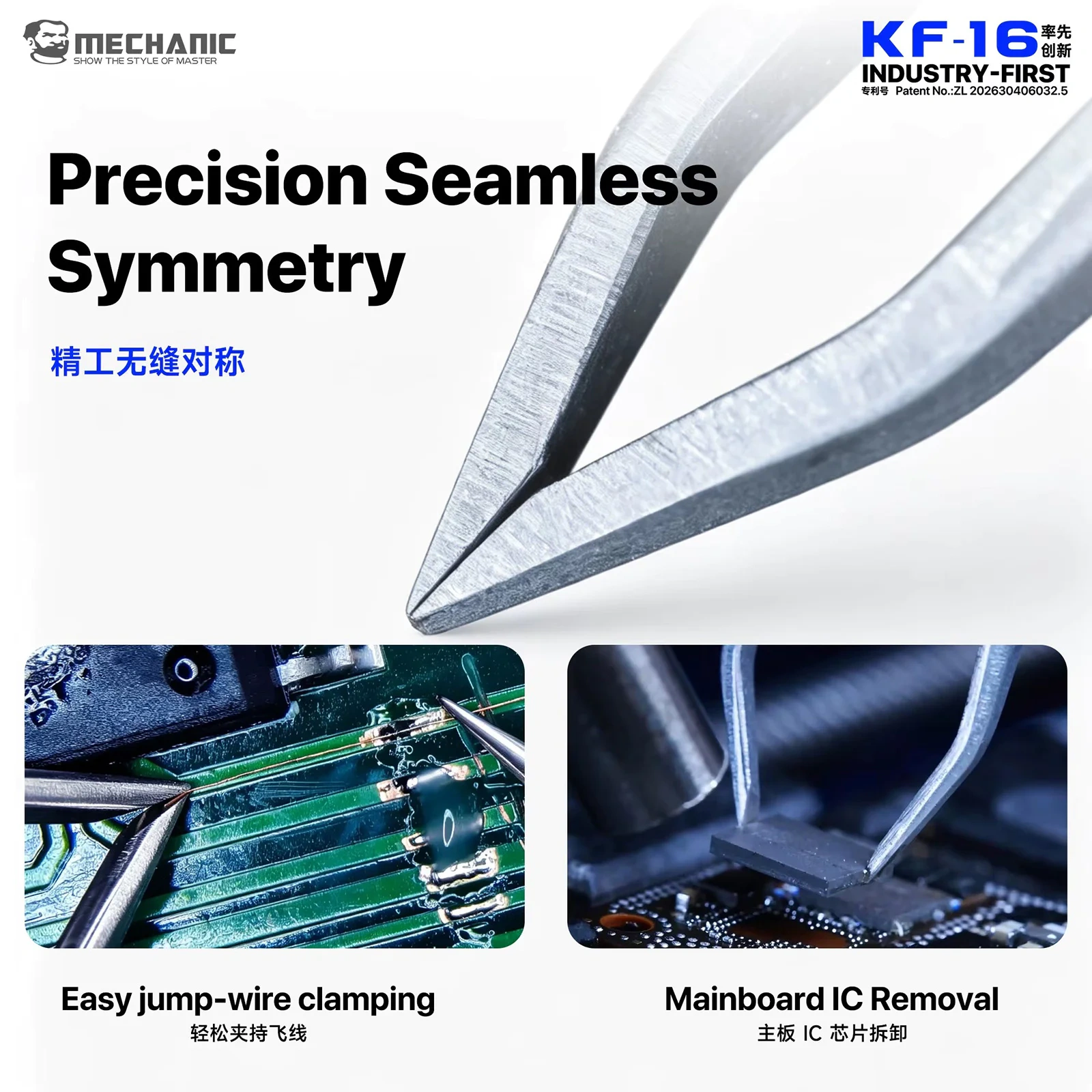

Ramiona schodzą się bez prześwitu i bez przesunięcia bocznego na całej długości styku. Przy pęsecie do drutu o średnicy ułamka milimetra nawet niewielkie rozminięcie końcówek oznacza, że przewód wyskakuje przy każdym chwycie. Precyzyjne spasowanie pozwala też podważyć i unieść układ scalony przy demontażu z płyty głównej.

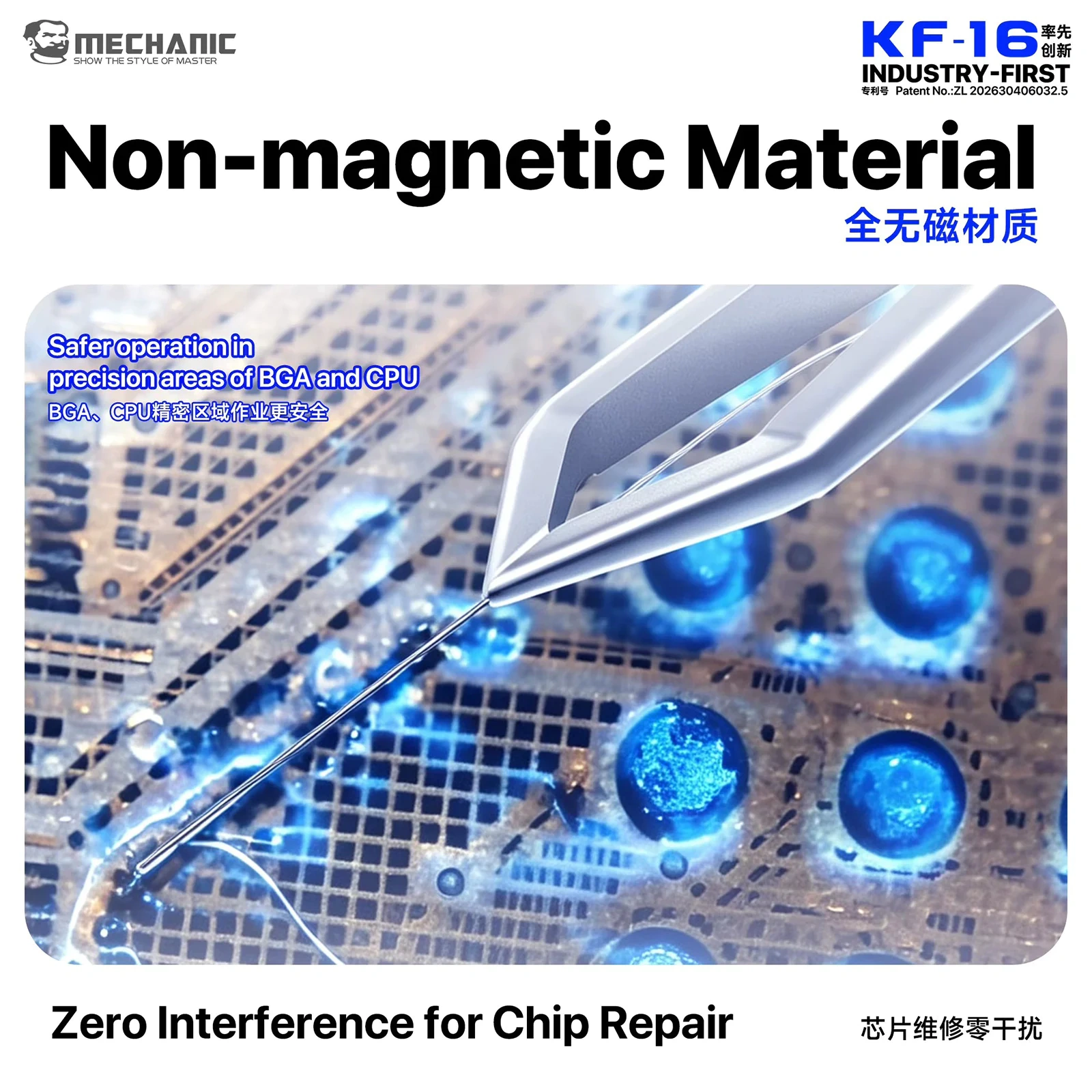

Pęseta wykonana jest ze stali nierdzewnej o właściwościach niemagnetycznych. Przy pracy w rejonie kulek BGA, gdzie na polu roboczym leżą resztki cyny i mikroelementy, namagnesowane narzędzie zbiera je na końcówkach i przenosi w miejsca, w których nie powinny się znaleźć. KF-16 tego problemu nie ma.
Ostra końcówka dotyka przewodu w jednym punkcie, więc drut obraca się i ucieka przy najmniejszym ruchu. Profil V tworzy rowek, w którym przewód układa się wzdłuż osi końcówki — trzyma się sam, bez zaciskania na siłę. Przy drucie o średnicy ułamka milimetra to różnica między pracą a walką z narzędziem.
Przy rework BGA na polu roboczym zostają kulki cyny i mikroelementy. Namagnesowana pęseta zbiera je na końcówkach i przenosi między punktami lutowniczymi, gdzie mogą zewrzeć sąsiednie pola. Niemagnetyczna stal tego nie robi — pole pozostaje czyste, a to, co zabierzesz, zabierasz świadomie.
Do przenoszenia rezystorów i kondensatorów tak, choć płaski profil V jest zoptymalizowany pod drut, a nie pod prostopadłościenne obudowy. Do chwytania elementów 0402 i mniejszych wygodniejsza będzie pęseta o klasycznych ostrych końcówkach — warto mieć obie na stanowisku.
Tak, konstrukcja to przewiduje — dokładnie spasowane ramiona pozwalają wsunąć końcówki pod krawędź kości i unieść ją po rozgrzaniu spoiwa. Podważanie na zimno albo przy niedogrzanej cynie uszkadza zarówno układ, jak i pola lutownicze.
Nie używać pęsety jako dźwigni do odginania blaszek ani do wyciągania wciśniętych złączy — rozgięte ramiona przestają się schodzić i narzędzie traci sens. Resztki topnika ścierać alkoholem izopropylowym, a pęsetę przechowywać tak, żeby końcówki nie stykały się z innymi narzędziami w szufladzie.
Emaliowany drut miedziany o średnicy zwykle od 0,02 do 0,1 mm, dobierany do prądu w naprawianym torze i do gęstości układu. Cieńszy łatwiej ukryć pod warstwą kleju UV, grubszy jest wytrzymalszy mechanicznie. Przed lutowaniem trzeba usunąć emalię z końcówek.
