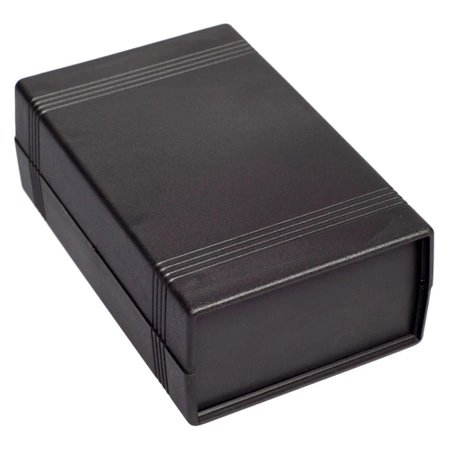

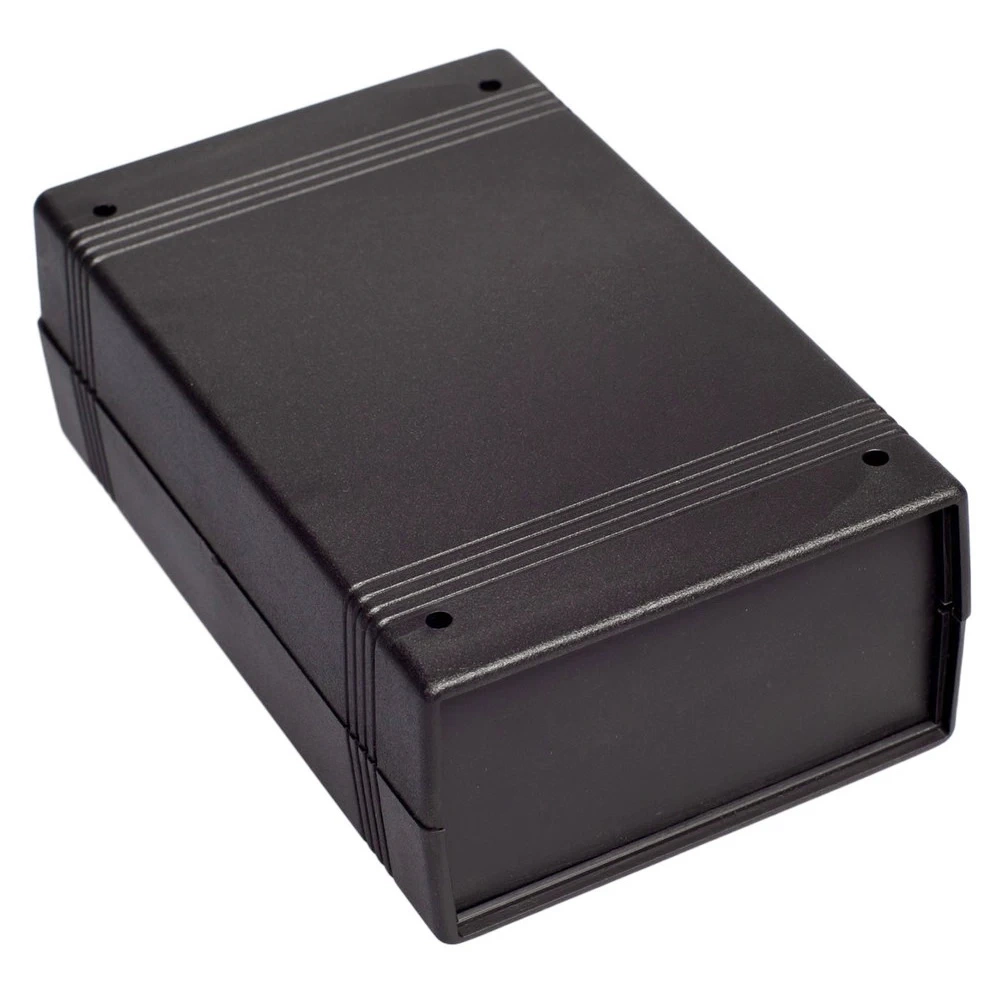

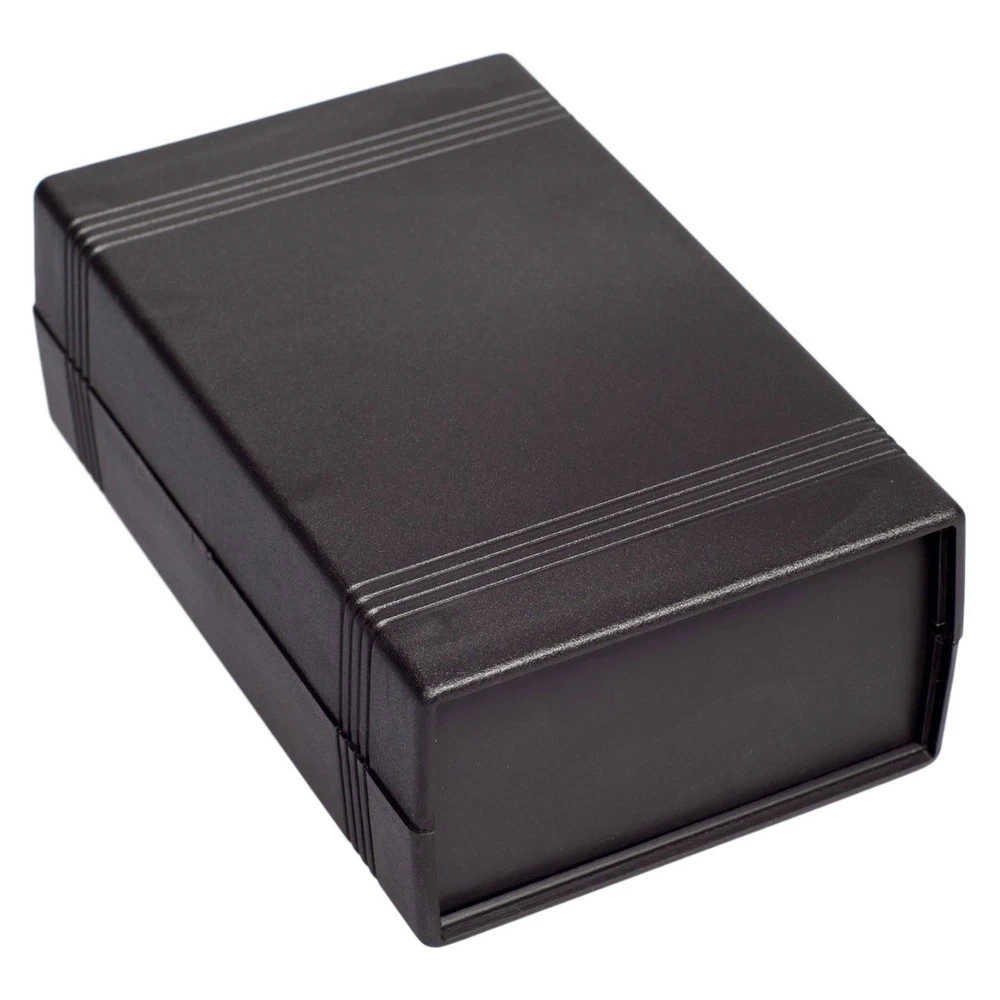

Obudowa uniwersalna z panelem do elektroniki 92,5 × 147,6 × 50,3 mm ABS czarny KRADEX Z50B
Solidna obudowa z panelem do budowy urządzenia elektronicznego 92,5 × 147,6 × 50,3 mm
Obudowa KRADEX Z50B, wykonana z ABS w czarnym kolorze, jest przeznaczona do budowy urządzeń z wyodrębnionym panelem czołowym. Ułatwia montaż wyświetlaczy, przycisków, regulatorów i złączy dostępnych dla użytkownika.
Przed obróbką panelu warto przygotować rysunek rozmieszczenia elementów oraz sprawdzić ich głębokość montażową wewnątrz obudowy.
Najważniejsze cechy
- Wymiary zewnętrzne: 92,5 × 147,6 × 50,3 mm
- Korpus wykonany z materiału ABS
- Konstrukcja przystosowana do wykonania panelu czołowego
Zastosowanie
Obudowa może posłużyć do wykonania kompletnego urządzenia po dopasowaniu płytki, elementów obsługowych, złączy i sposobu mocowania.
- zasilacz warsztatowy
- sterownik lub regulator
- przyrząd pomiarowy z panelem czołowym
Specyfikacja techniczna
- Model: Z50B
- Producent: KRADEX
- Typ obudowy: uniwersalna
- Materiał: ABS
- Kolor: czarny
- Szerokość: 92,5 mm
- Długość: 147,6 mm
- Wysokość: 50,3 mm
- Klasa szczelności: IP30
- Klasa odporności mechanicznej: IK06

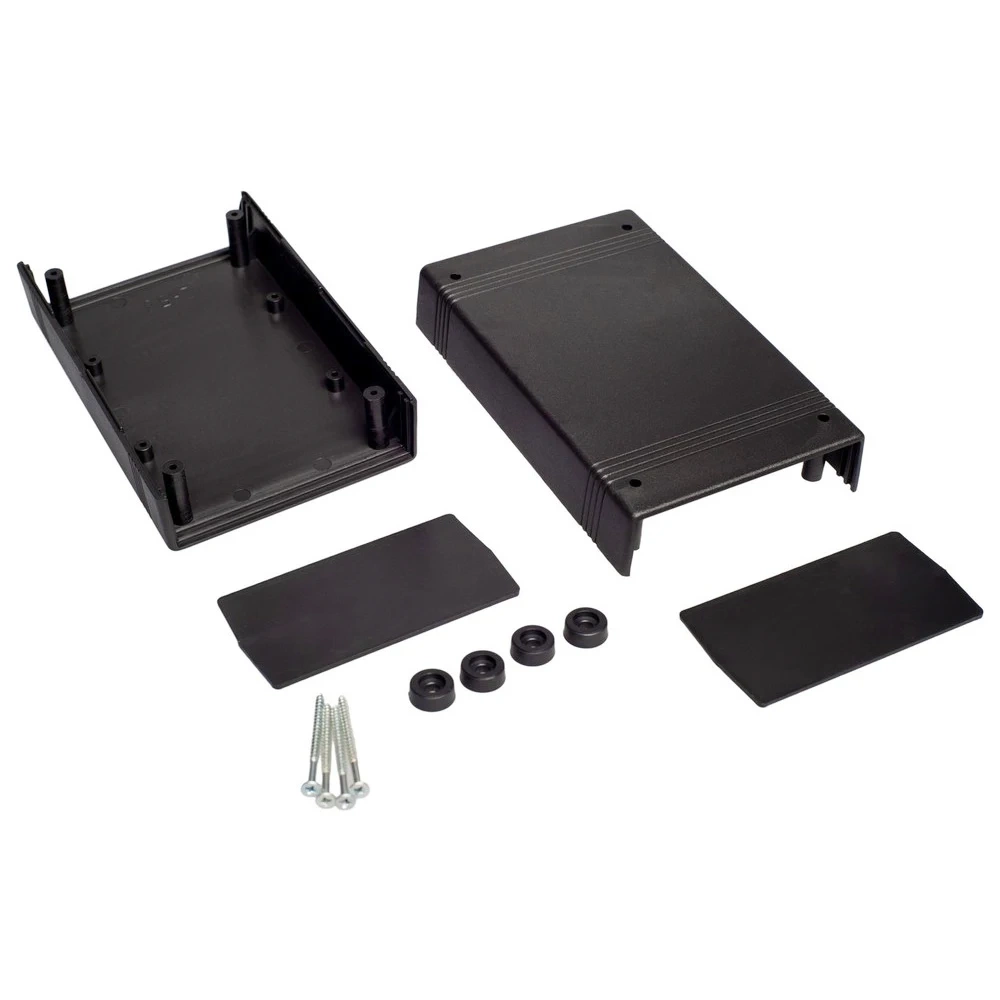

W zestawie
- Nóżki: 4 sztuki
- wkręt 3/40: 4 sztuki
Warto wiedzieć: Dlaczego warto rozplanować panel przed wierceniem
Rozmieszczenie elementów na panelu wpływa na wygodę obsługi, czytelność oznaczeń i możliwość późniejszego serwisowania urządzenia.
Szablon w skali 1:1 pozwala sprawdzić odstępy między elementami i ogranicza ryzyko wykonania otworów w niewłaściwym miejscu.
Najczęściej zadawane pytania
Wymiary zewnętrzne wynoszą 92,5 × 147,6 × 50,3 mm.
Korpus wykonano z materiału ABS.
Obudowa jest dostępna w czarnym kolorze.
Tak, po wykonaniu odpowiedniego otworu w panelu można zamontować wyświetlacz dopasowany wymiarami.
Tak, otwory należy wykonać po dokładnym rozplanowaniu elementów.
