Solidna obudowa z panelem do budowy urządzenia elektronicznego 91 × 146 × 43,3 mm

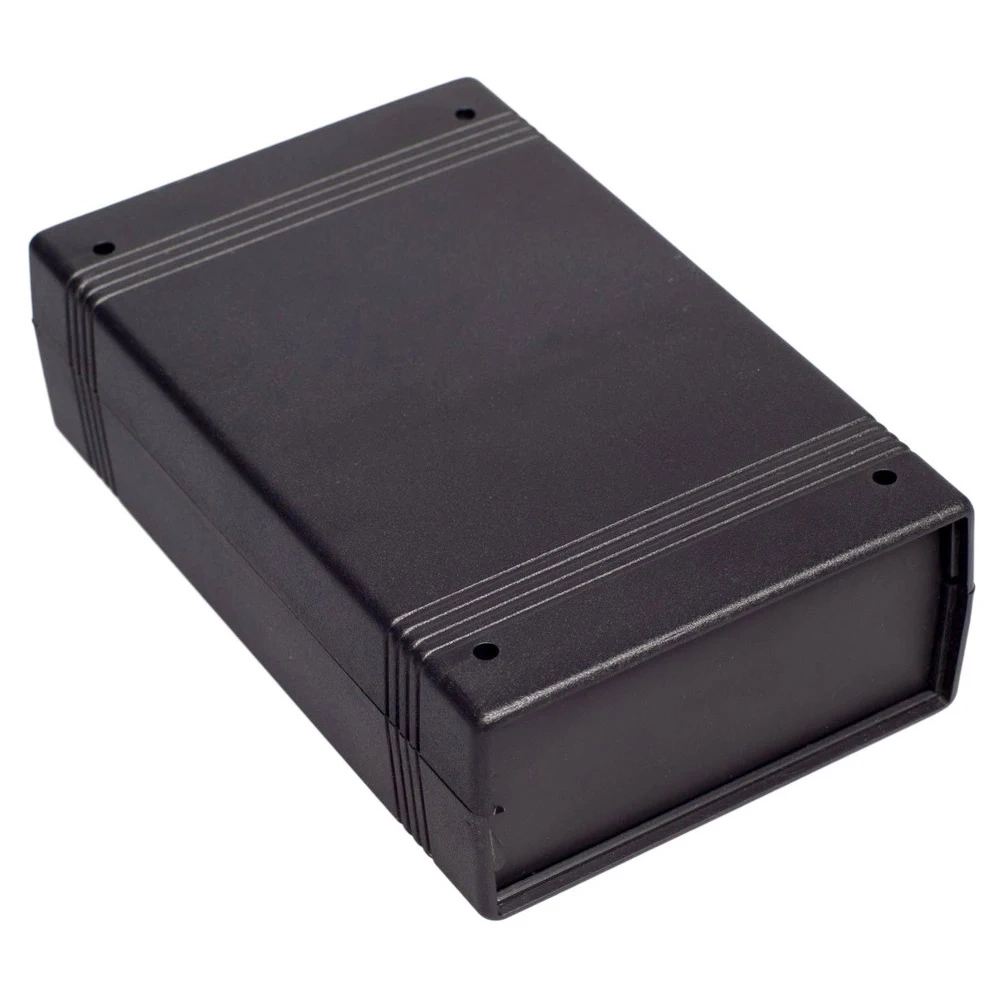

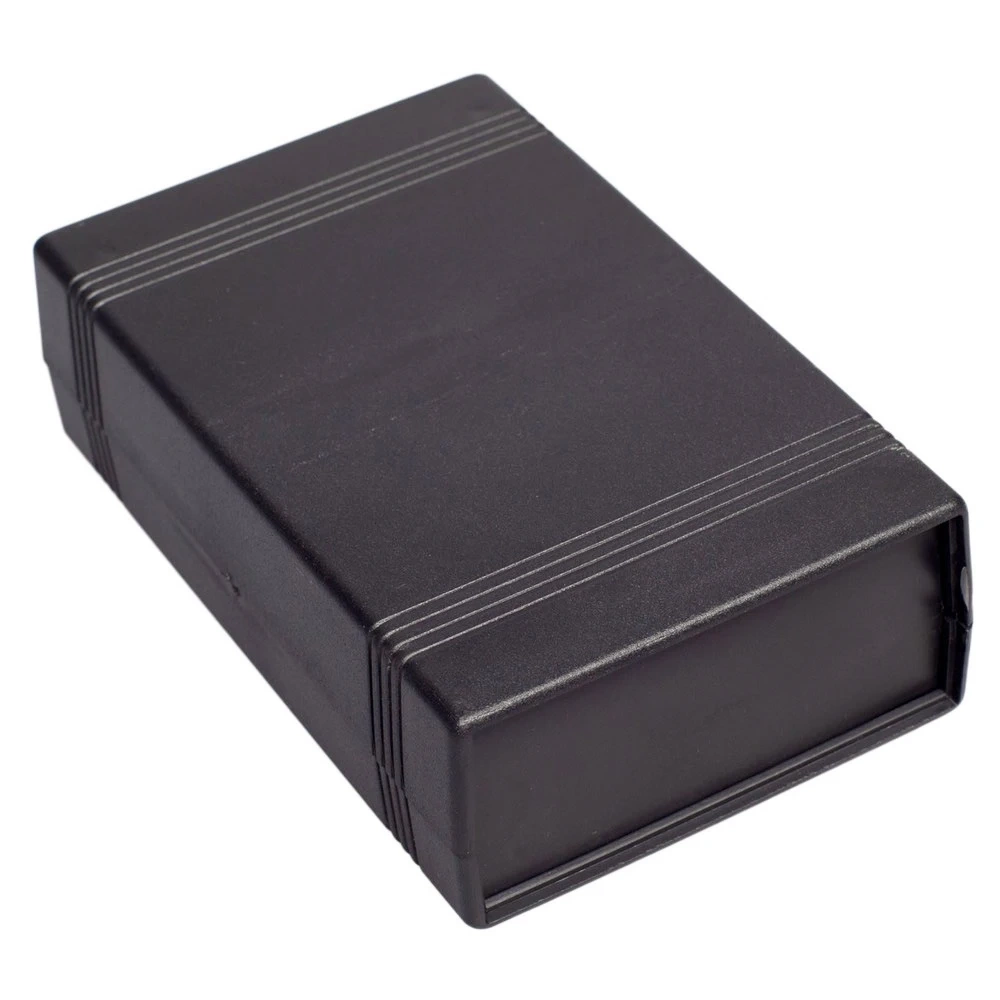

Obudowa KRADEX Z50, wykonana z ABS w czarnym kolorze, jest przeznaczona do budowy urządzeń z wyodrębnionym panelem czołowym. Ułatwia montaż wyświetlaczy, przycisków, regulatorów i złączy dostępnych dla użytkownika.

Przed obróbką panelu warto przygotować rysunek rozmieszczenia elementów oraz sprawdzić ich głębokość montażową wewnątrz obudowy.

Najważniejsze cechy

• Wymiary zewnętrzne: 91 × 146 × 43,3 mm
• Korpus wykonany z materiału ABS
• Konstrukcja przystosowana do wykonania panelu czołowego

Zastosowanie

Obudowa może posłużyć do wykonania kompletnego urządzenia po dopasowaniu płytki, elementów obsługowych, złączy i sposobu mocowania.

• zasilacz warsztatowy
• sterownik lub regulator
• przyrząd pomiarowy z panelem czołowym

Specyfikacja techniczna

• Model: Z50
• Producent: KRADEX
• Typ obudowy: uniwersalna
• Materiał: ABS
• Kolor: czarny
• Szerokość: 91 mm
• Długość: 146 mm
• Wysokość: 43,3 mm
• Klasa szczelności: IP30
• Klasa odporności mechanicznej: IK06

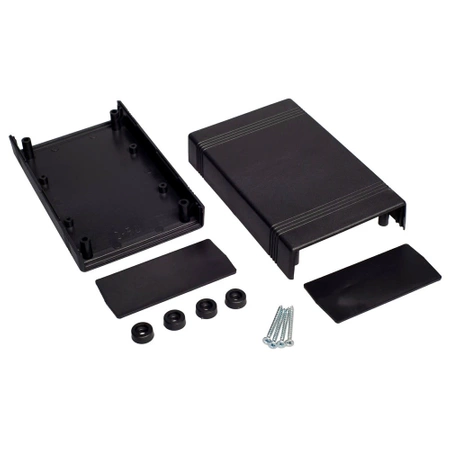

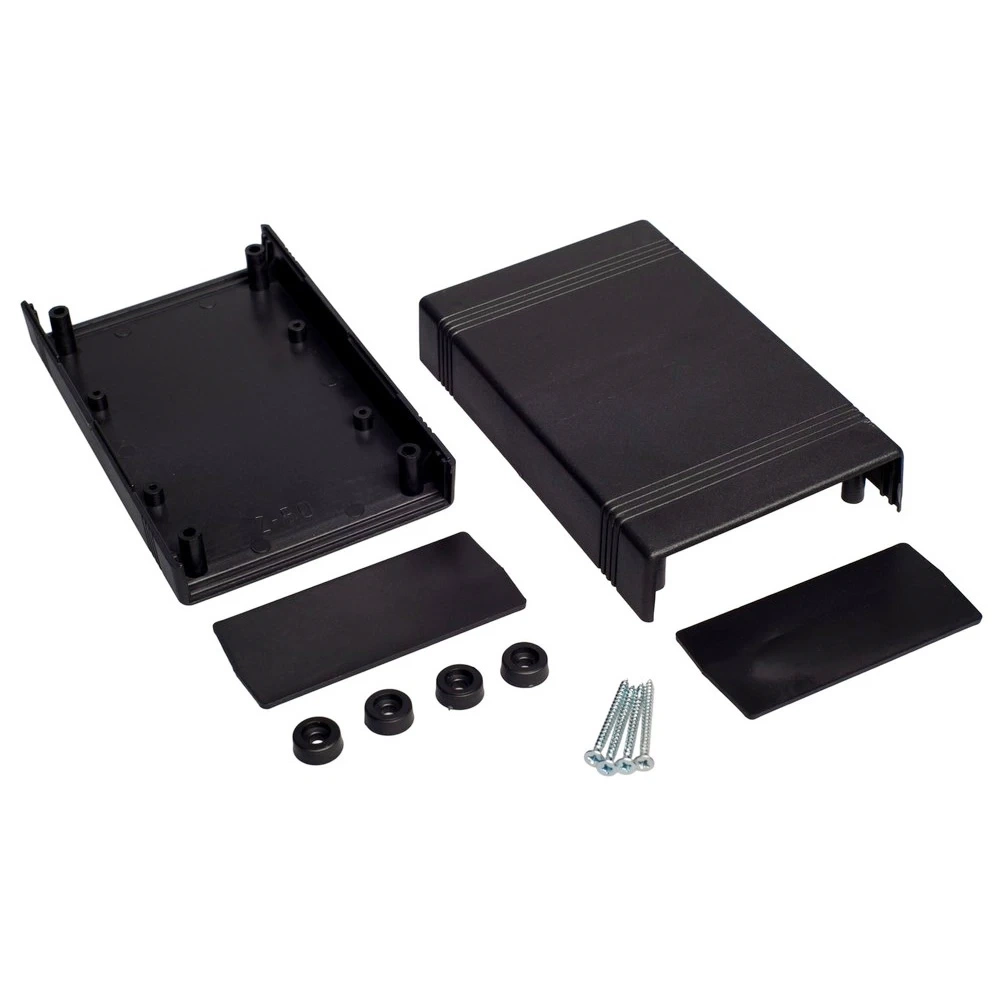

W zestawie

• Nóżki: 4 sztuki
• wkręt 3/35: 4 sztuki

Warto wiedzieć: Dlaczego warto rozplanować panel przed wierceniem

Rozmieszczenie elementów na panelu wpływa na wygodę obsługi, czytelność oznaczeń i możliwość późniejszego serwisowania urządzenia.

Szablon w skali 1:1 pozwala sprawdzić odstępy między elementami i ogranicza ryzyko wykonania otworów w niewłaściwym miejscu.
