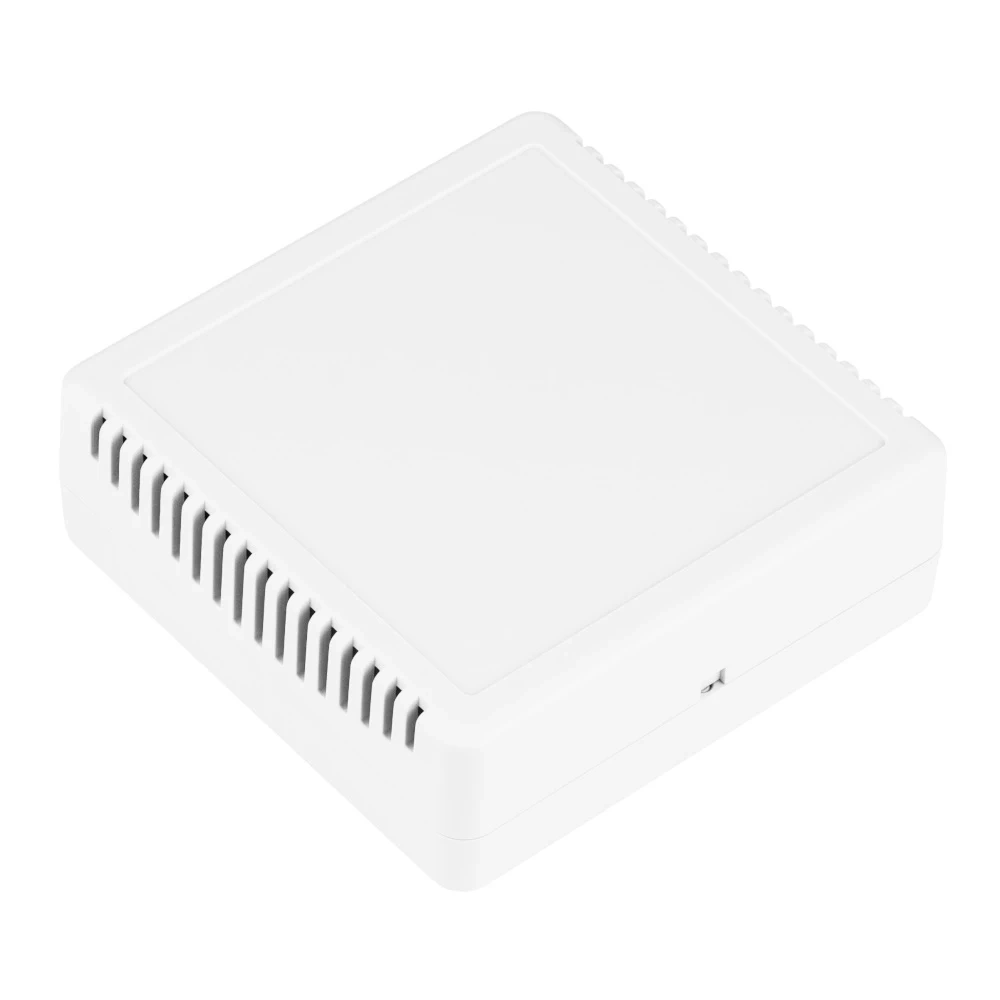

Obudowa uniwersalna wentylowana z panelami bocznymi 100,0 mm × 100,0 mm × 35,3 mm z ABS, kolor biały Z123AWB KRADEX

Praktyczna obudowa wentylowana do zabudowy układów elektronicznych

Obudowa Z123AWB marki KRADEX służy do zabudowy układów elektronicznych, modułów sterujących i niewielkich urządzeń własnej konstrukcji. Otwory wentylacyjne ułatwiają naturalną wymianę powietrza wewnątrz obudowy.

Korpus wykonano z tworzywa ABS. Obudowa ma biały kolor. Jest to wariant bez uszczelki.

Najważniejsze cechy

• Wymiary zewnętrzne: 100,0 mm × 100,0 mm × 35,3 mm
• Konstrukcja wentylowana
• Korpus z tworzywa ABS
• Wariant bez uszczelki

Zastosowanie

Obudowa sprawdzi się w pracach konstrukcyjnych i serwisowych, gdy potrzebna jest uporządkowana zabudowa elektroniki oraz ochrona podzespołów przed przypadkowym dotknięciem i uszkodzeniami mechanicznymi.

• Budowa urządzeń elektronicznych i prototypów
• Montaż modułów sterujących, pomiarowych i zasilających
• Montaż złączy, przełączników i elementów obsługowych po wykonaniu odpowiednich otworów

Specyfikacja techniczna

• Model: Z123AWB
• Typ produktu: obudowa uniwersalna
• Konstrukcja: wentylowana
• Materiał: ABS
• Kolor: biały
• Szerokość: 100,0 mm
• Długość: 100,0 mm
• Wysokość: 35,3 mm
• Uszczelka: brak
• Klasa wytrzymałości: IK06

Warto wiedzieć: Jak zaplanować wnętrze obudowy?

Wymiary zewnętrzne określają gabaryt obudowy, ale nie pokazują całej przestrzeni dostępnej dla podzespołów. Przy projektowaniu trzeba uwzględnić grubość ścianek, słupki montażowe, promienie narożników oraz miejsce na przewody.

Przed wykonaniem płytki PCB lub panelu warto pozostawić zapas montażowy i sprawdzić, czy złącza, elementy wysokie oraz wiązki przewodów nie kolidują z pokrywą i punktami mocowania.
