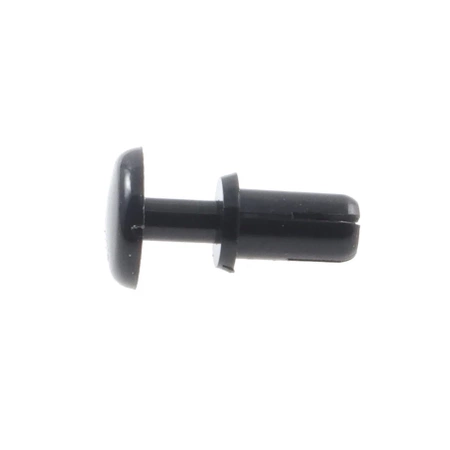

Nit rozporowy poliamidowy do paneli o grubości 5,7-6,6 mm

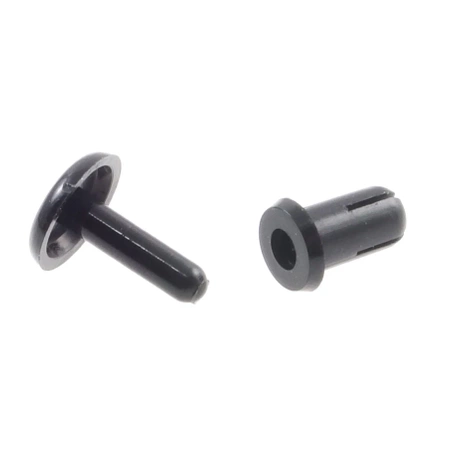

Nit wciska się palcem w gotowy otwór o średnicy 3,6 mm. Trzpień rozpycha rozcięty korpus od spodu, przez co element blokuje się mechanicznie i łączy warstwy bez wkrętaka, nitownicy i bez gwintu.

Konstrukcja jest demontowalna: trzpień daje się wysunąć, korpus wraca do pierwotnej średnicy i nit można wyjąć bez wiercenia. Ma to znaczenie przy panelach serwisowych, osłonach i obudowach otwieranych okresowo.

Producent podaje siłę wyrywania na poziomie 12 kg. Materiałem jest poliamid PA6, który nie przewodzi prądu i nie koroduje - stąd stosowanie nitów tworzywowych w elektronice i przy elementach ocynkowanych, gdzie stalowa złączka tworzyłaby ognisko korozji.

Zastosowania

• łączenie paneli i osłon w obudowach
• montaż płytek i przegród bez gwintowania
• mocowanie osłon serwisowych zdejmowanych okresowo
• montaż elementów z blachy ocynkowanej i tworzywa
• zastosowania, w których złączka nie może przewodzić prądu

Specyfikacja techniczna

• typ: nit rozporowy wciskany
• średnica otworu montażowego: 3,6 mm
• grubość łączonych elementów: 5,7-6,6 mm
• długość nitu: 8 mm
• siła wyrywania: 12 kg
• materiał: poliamid PA6
• kolor: czarny
• temperatura pracy: -40...85°C
• mocowanie: wciskane, demontowalne
• oznaczenie producenta: GR3580B

Dlaczego grubość panelu musi się zgadzać

Zakres 5,7-6,6 mm nie jest orientacyjny. Poniżej dolnej granicy trzpień nie dociśnie warstw i połączenie pozostanie luźne, powyżej górnej trzpień nie wejdzie do końca, a rozpór nie zadziała.

Grubość mierzy się jako sumę wszystkich łączonych warstw, nie pojedynczej blachy czy płyty. Przy trzech elementach sumuje się wszystkie trzy.

Drugi wymiar krytyczny to otwór: 3,6 mm. Większy otwór oznacza luz i utratę siły trzymania, mniejszy uniemożliwi wciśnięcie korpusu.
