Woltomierze

Woltomierze panelowe do stałego pomiaru napięcia

Woltomierze panelowe do zasilaczy, prostowników i urządzeń elektronicznych służą do stałego pomiaru oraz prezentowania napięcia bez podłączania zewnętrznego multimetru. Montuje się je w obudowach urządzeń, panelach sterujących, stanowiskach warsztatowych, rozdzielnicach niskonapięciowych i konstrukcjach DIY.

Woltomierz panelowy dobiera się przede wszystkim do rodzaju napięcia, zakresu pomiarowego, sposobu montażu, czytelności skali lub wyświetlacza oraz warunków pracy urządzenia. Szerszą grupę modułów kontrolnych znajdziesz w kategorii wskaźniki panelowe.

Do czego służy woltomierz panelowy?

Woltomierz panelowy mierzy różnicę potencjałów pomiędzy dwoma punktami obwodu. Podłącza się go równolegle do badanego źródła zasilania, odbiornika lub fragmentu instalacji. Dzięki stałemu montażowi użytkownik może na bieżąco kontrolować napięcie zasilacza, akumulatora, prostownika, układu ładowania albo wewnętrznej linii zasilającej urządzenia.

Takie wskaźniki są przydatne w zasilaczach regulowanych, panelach kontrolnych, układach testowych, prostownikach, instalacjach samochodowych, urządzeniach warsztatowych i projektach elektronicznych, w których napięcie powinno być widoczne bez dodatkowego przyrządu pomiarowego.

Woltomierz analogowy czy cyfrowy?

Analogowy woltomierz panelowy pokazuje napięcie za pomocą wskazówki poruszającej się po skali. Jest wygodny wtedy, gdy ważna jest obserwacja zmian, tendencji i wahań napięcia, na przykład podczas regulacji zasilacza lub kontroli ładowania.

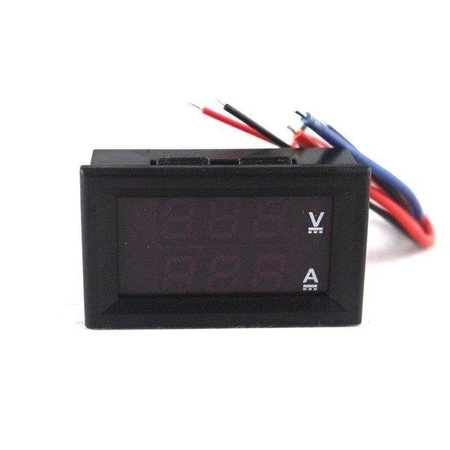

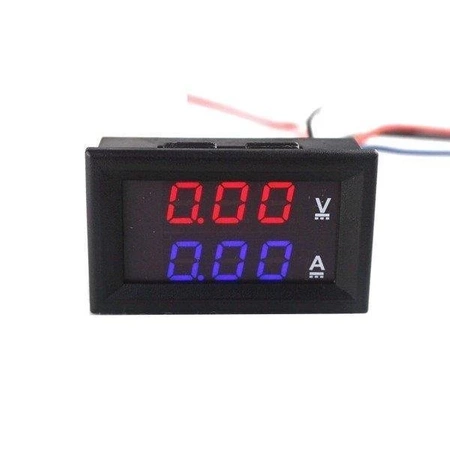

Cyfrowy woltomierz panelowy prezentuje wynik liczbowo, zwykle na wyświetlaczu LED lub LCD. Ułatwia szybki odczyt konkretnej wartości i dobrze sprawdza się w urządzeniach, w których użytkownik chce natychmiast widzieć napięcie bez interpretowania podziałki.

Przykładowe woltomierze analogowe

okrągły analogowy wskaźnik napięcia 0–10 V sprawdzi się w układach, w których mierzony zakres jest niski i nie warto stosować zbyt szerokiej skali. Wskaźnik o mniejszym zakresie ułatwia obserwację zmian napięcia w typowych obwodach sterujących lub pomocniczych.

woltomierz analogowy panelowy 0–20 V DC DH-50 jest przeznaczony do pomiaru napięcia stałego w zakresie do 20 V. Taki zakres pasuje do wielu układów niskonapięciowych, zasilaczy, pakietów akumulatorowych i urządzeń warsztatowych, o ile maksymalne napięcie badanego obwodu nie przekracza zakresu wskaźnika.

Jak dobrać zakres woltomierza?

Zakres woltomierza powinien być większy od najwyższego napięcia, które może wystąpić w badanym układzie. Zbyt niski zakres grozi przeciążeniem lub uszkodzeniem przyrządu. Zbyt wysoki zakres utrudnia natomiast odczyt małych zmian napięcia, szczególnie w modelach analogowych.

• woltomierz 0–10 V wybierz do niskich napięć, gdy istotna jest czytelność małych zmian,
• woltomierz 0–20 V DC sprawdzi się w wielu układach niskonapięciowych i warsztatowych,
• woltomierz o zbyt szerokim zakresie może mieć mniej czytelną skalę w dolnym fragmencie pomiaru,
• woltomierz o zbyt małym zakresie nie powinien być stosowany w obwodzie, w którym możliwe jest wyższe napięcie,
• rodzaj napięcia AC lub DC musi odpowiadać mierzonemu obwodowi,
• wymiary montażowe trzeba sprawdzić przed wykonaniem otworu w panelu.

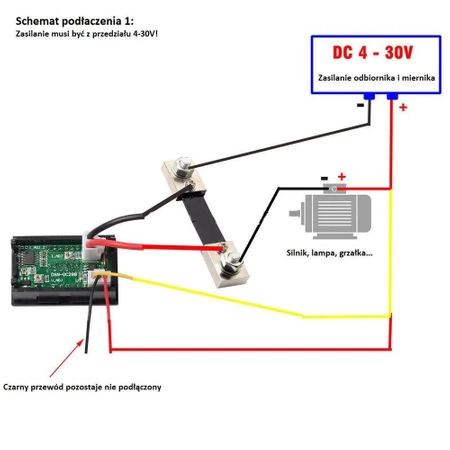

Jak podłączyć woltomierz panelowy?

Woltomierz podłącza się równolegle do punktów, między którymi ma być mierzone napięcie. W obwodach prądu stałego trzeba zwrócić uwagę na polaryzację, ponieważ odwrotne podłączenie może powodować błędne wskazanie albo uszkodzenie niektórych modułów.

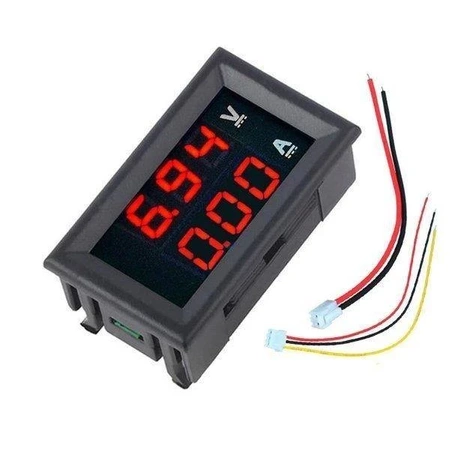

W przypadku cyfrowych woltomierzy panelowych trzeba odróżnić przewody pomiarowe od przewodów zasilających sam moduł. Część wskaźników może być zasilana z mierzonego obwodu, ale inne wymagają osobnego zasilania lub określonego sposobu połączenia mas.

Na co uważać przy montażu?

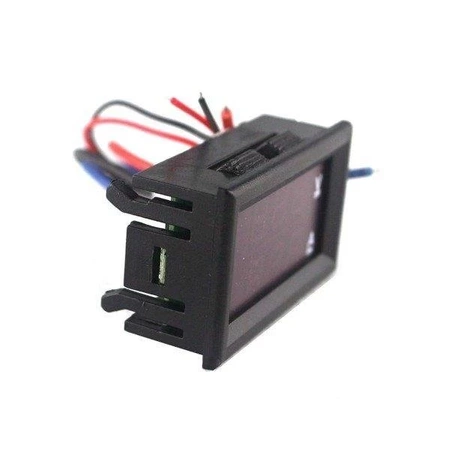

Przed montażem należy sprawdzić zakres pomiarowy, napięcie pracy, rodzaj prądu, schemat podłączenia i wymiary części montażowej. Otwór w panelu powinien pasować do korpusu wskaźnika, a przewody muszą być poprowadzone tak, aby nie były narażone na wyrwanie, zwarcie ani kontakt z elementami podwyższonej temperatury.

Woltomierz panelowy nie jest zabezpieczeniem obwodu. Pokazuje napięcie, ale nie chroni urządzenia przed przepięciem, przeciążeniem ani błędnym podłączeniem. W układach zasilania nadal potrzebne są właściwe bezpieczniki, zabezpieczenia i poprawnie dobrane przewody.
