Timer cykliczny z przekaźnikiem – ustaw czas pracy i przerwy

AVT1459 C to zlutowany moduł czasowy z przekaźnikiem, który automatycznie powtarza cykl załączenia i przerwy. Załącza przekaźnik na ustawiony czas impulsu, wyłącza go na czas przerwy, a następnie rozpoczyna kolejny cykl – bez udziału operatora.

Oba czasy ustawia się niezależnie dwoma potencjometrami montażowymi opisanymi na płytce jako IMPULS i PAUZA. Nie ma tu mikrokontrolera wymagającego programowania, konfiguracji komputerowej ani rozbudowanego menu. Regulację wykonuje się śrubokrętem, a dioda LED sygnalizuje załączenie przekaźnika.

Zakres regulacji obejmuje impuls od około 0,5 do 8 sekund oraz przerwę od około 0,5 do 60 sekund. Oznacza to pełny cykl trwający od około 1 do 68 sekund. AVT1459 jest przeznaczony do pracy przerywanej, sygnalizacji i krótkich, regularnie powtarzanych operacji – nie do tworzenia harmonogramów godzinowych lub dobowych.

Wyjściem modułu jest styk przełączny przekaźnika NO/COM/NC. Styk jest beznapięciowy i elektrycznie oddzielony od części czasowej, dlatego może sterować obwodem zasilanym z innego źródła niż sam moduł, z zachowaniem dopuszczalnych parametrów przekaźnika.

Do czego można wykorzystać AVT1459?

• Pulsujące oświetlenie ostrzegawcze – cykliczne załączanie lampy lub reflektora, gdy sygnał ma zwracać uwagę miganiem zamiast światłem ciągłym.
• Przerywana sygnalizacja dźwiękowa – podawanie krótkich impulsów na brzęczyk, buzzer lub kompatybilny sygnalizator.
• Modelarstwo i makiety – migające światła latarni, semaforów i pojazdów, efekty w dioramach oraz cyklicznie uruchamiane elementy ruchome.
• Fotografia – okresowe wyzwalanie aparatu lub innego urządzenia wyposażonego w kompatybilne wejście stykowe.
• Proste układy automatyki – cykliczne podawanie sygnału sterującego na wejście licznika, sterownika albo innego urządzenia.
• Testy warsztatowe – powtarzalne załączanie i rozłączanie zasilania badanego urządzenia oraz sprawdzanie jego zachowania podczas kolejnych cykli.
• Ekspozycje i animacje – sterowanie efektem świetlnym albo ruchomym elementem prezentacji.
• Krótkie sterowanie elementem wykonawczym – okresowe uruchamianie odpowiednio dobranej pompki, elektrozaworu lub silnika.

W przypadku silników, pomp, elektrozaworów, transformatorów i zasilaczy elektronicznych należy uwzględnić charakter obciążenia oraz prąd występujący podczas załączania. Może on być wyższy od prądu pobieranego podczas ustalonej pracy urządzenia.

Do zadań rozliczanych w minutach i godzinach – takich jak włączenie urządzenia na kwadrans, uruchamianie raz na dobę, sterowanie ogrzewaniem albo oświetleniem według zegara – AVT1459 nie jest właściwym wyborem. W takich zastosowaniach potrzebny będzie przekaźnik z nastawą minutową lub sterownik wyposażony w zegar czasu rzeczywistego.

Jak działa moduł czasowy AVT1459?

Sercem układu jest popularny timer NE555 pracujący jako generator astabilny. Wytwarzany przez niego sygnał steruje przekaźnikiem, który na przemian zmienia położenie swoich styków.

Dwa obwody czasowe umożliwiają niezależne ustawienie długości impulsu oraz przerwy. Zmiana czasu pracy nie wymaga ponownego ustawiania czasu przerwy. Zakresy są podane w przybliżeniu, dlatego w praktyce cykl można ustawić za pomocą stopera, obserwując diodę LED wskazującą moment załączenia przekaźnika.

Po ustawieniu obu czasów moduł nie wymaga dalszej obsługi. Po podłączeniu zasilania rozpoczyna pracę i powtarza ustawioną sekwencję.

Jak podłączyć obciążenie do styków NO, COM i NC?

Sposób podłączenia zależy od tego, czy obciążenie ma być cyklicznie włączane, czy cyklicznie wyłączane:

• COM – styk wspólny przekaźnika.
• NO – styk normalnie otwarty; zostaje połączony z COM po załączeniu przekaźnika.
• NC – styk normalnie zamknięty; jest połączony z COM, gdy przekaźnik pozostaje wyłączony.

Przy wykorzystaniu styków COM i NO obciążenie jest włączane na czas impulsu, a podczas przerwy pozostaje wyłączone.

Po podłączeniu do styków COM i NC układ pracuje odwrotnie: obciążenie jest normalnie włączone i zostaje okresowo wyłączone na czas załączenia przekaźnika.

Wyjście przekaźnikowe nie wytwarza napięcia zasilającego. Obciążenie wymaga własnego źródła zasilania, a styki NO/COM/NC jedynie zamykają lub rozłączają jego obwód. Napięcie 12–15 V DC zasila układ czasowy i cewkę przekaźnika.

Specyfikacja techniczna

• funkcja: cykliczne załączanie i rozłączanie obciążenia
• wersja: C – zmontowany moduł
• układ czasowy: NE555 pracujący jako generator astabilny
• czas impulsu, czyli załączenia: około 0,5–8 s
• czas przerwy, czyli wyłączenia: około 0,5–60 s
• najkrótszy pełny cykl: około 1 s
• najdłuższy pełny cykl: około 68 s
• regulacja: dwa potencjometry montażowe
• element wykonawczy: przekaźnik ze stykiem przełącznym NO/COM/NC
• obciążalność styków: 8 A / 230 V AC
• zasilanie: 12–15 V DC z zasilacza, baterii lub akumulatora
• pobór prądu: do 100 mA
• sygnalizacja pracy: dioda LED wskazująca załączenie przekaźnika
• przyłącza: złącza śrubowe zasilania i wyjścia przekaźnikowego
• wymiary płytki: 47 × 34 mm

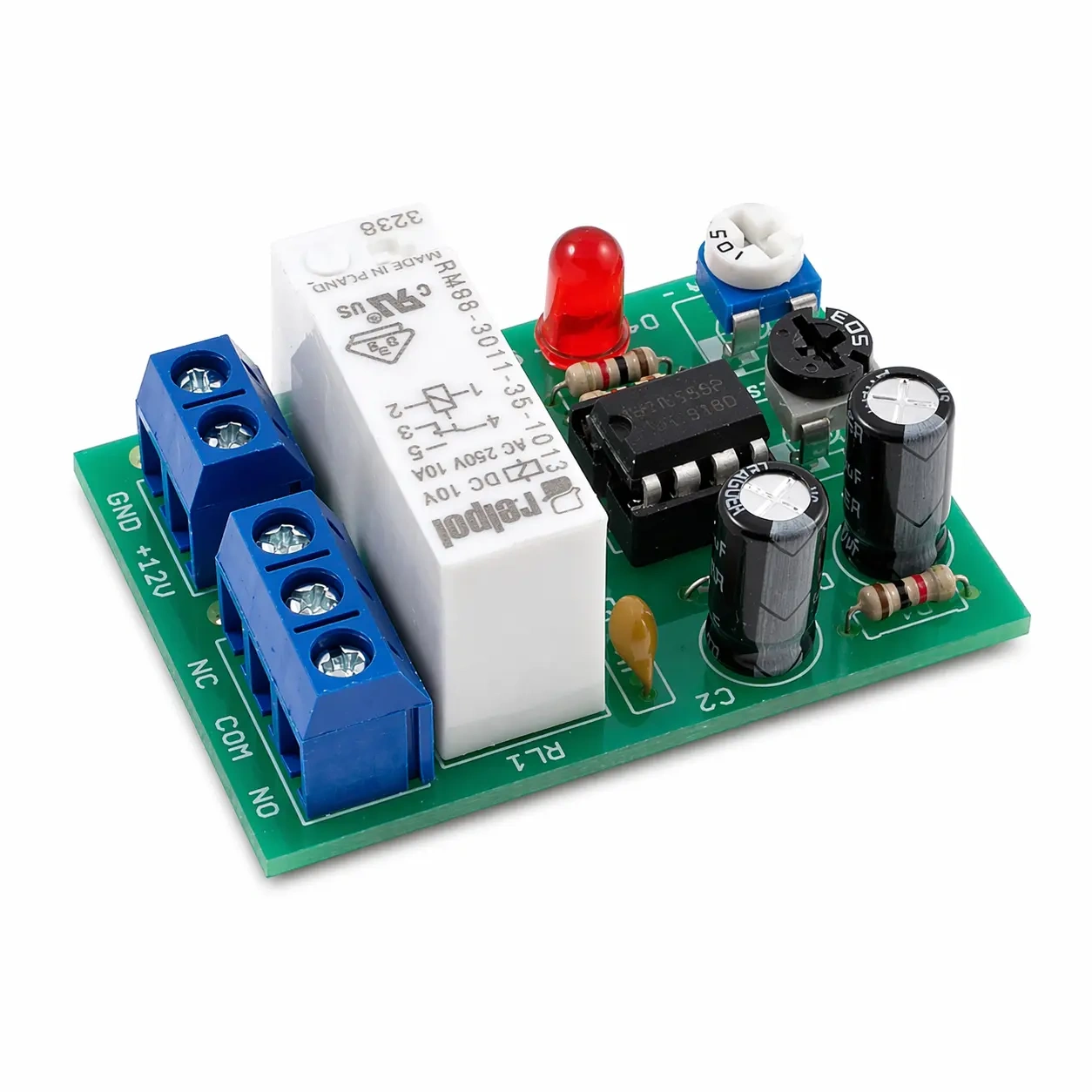

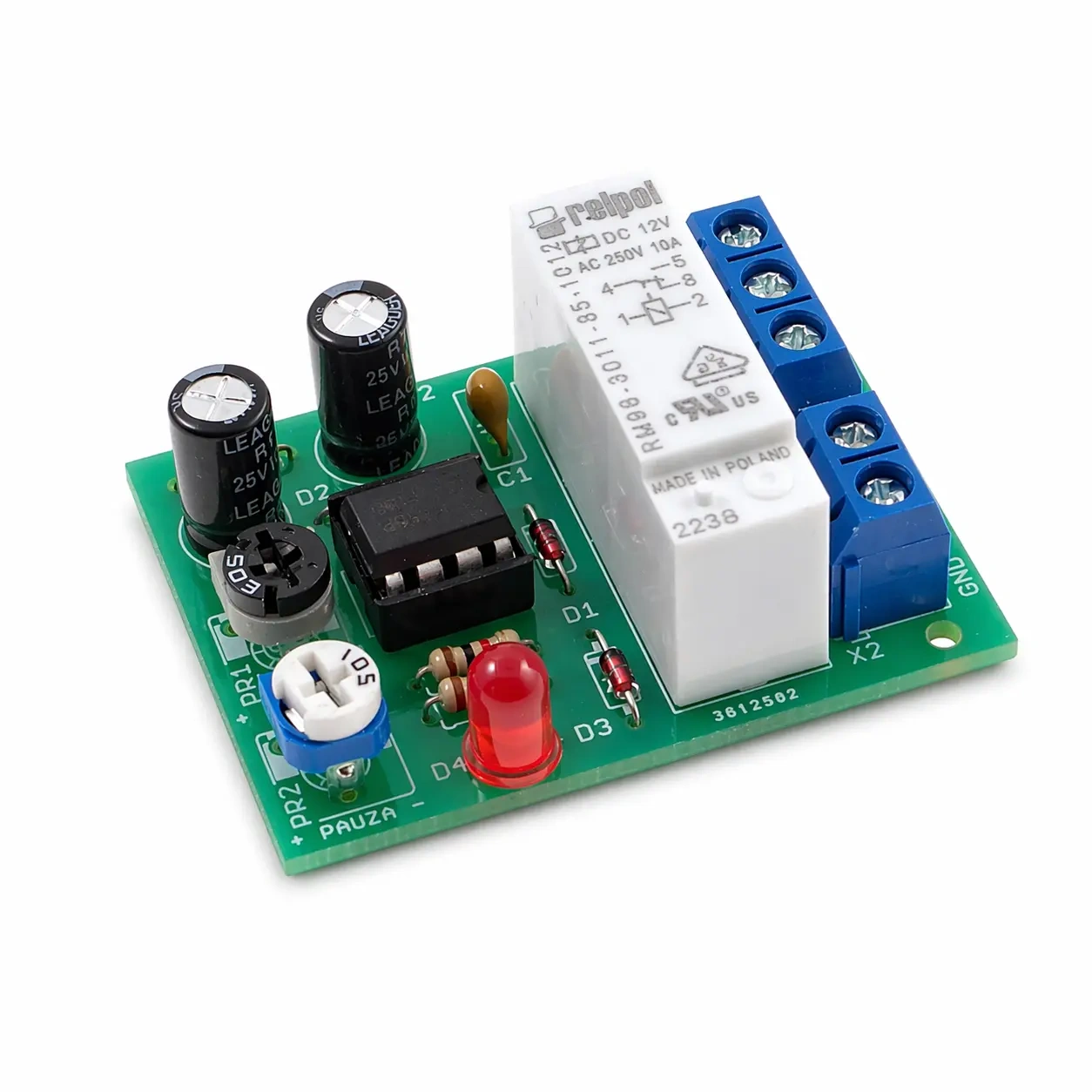

Moduł AVT1459 zawiera zlutowaną płytkę z zamontowanym przekaźnikiem, potencjometrami, diodą LED i złączami śrubowymi. Nie trzeba samodzielnie lutować elementów elektronicznych.

Moduł nie jest kompletnym urządzeniem w obudowie. Zasilacz, przewody, sposób mocowania i obudowę należy dobrać do planowanego zastosowania. Otwory montażowe w płytce ułatwiają jej zamocowanie we własnym urządzeniu.

Napięcie sieciowe 230 V AC jest groźne dla życia. Jeśli do styków przekaźnika zostanie podłączony obwód sieciowy, na niezabudowanej płytce pojawią się dostępne dotykowo elementy znajdujące się pod niebezpiecznym napięciem. Taki montaż wymaga zamkniętej obudowy, właściwej izolacji przewodów, odpowiednich zabezpieczeń oraz kwalifikacji do pracy przy instalacjach elektrycznych. Wszystkie prace należy wykonywać przy odłączonym zasilaniu.
