Cyfrowy Timer czasowy 6-30V - XY-WJ01 - moduł przekaźnika opóźniającego

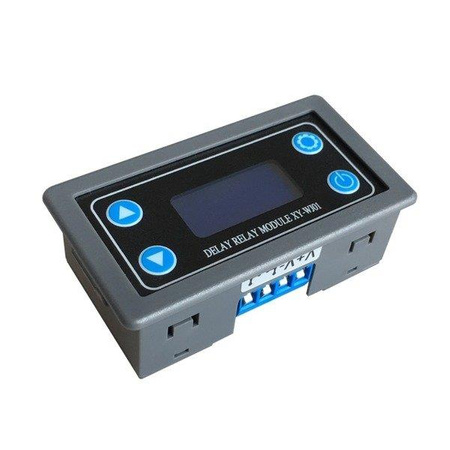

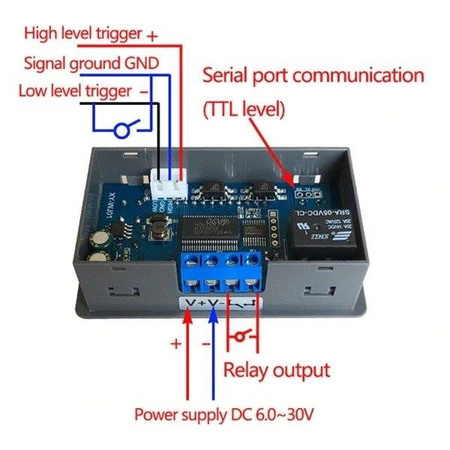

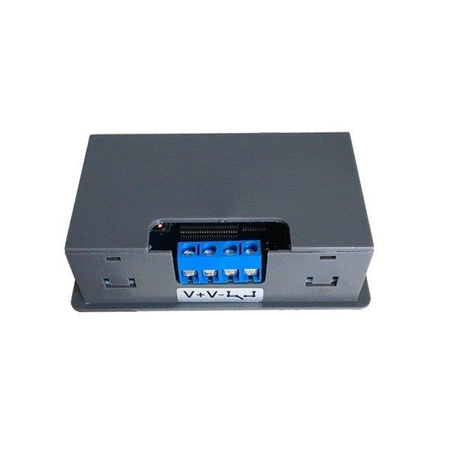

Źródło sygnału wyzwalania: wysoki poziom (3.0 V ~ 24.0 V), niski poziom (0.0 V ~ 0.2 V),

Zaletą układu jest zapamiętywanie ustawień po odłączeniu zasilania, dzięki czemu użytkownik może być spokojny gdy zabraknie zasilania w sieci, a moduł zacznie normalną ustawioną pracę po otrzymaniu zasilania. Gniazdo pod wtyk sygnału: XH-2S

• napięcie zasilania 6 - 30V
• źródło sygnału wyzwalania: wysoki poziom (3.0 V ~ 24.0 V), niski poziom (0.0 V ~ 0.2 V),
• prąd pracy: 80 mA
• prąd spoczynkowy: 15 mA
• zakresy czasu: od 0,01 sec do 9999 min
• żywotność: minimum 100 000 cykli
• obciążalność przekaźnika: 20A 14VDC / 20A 125VAC / 10A 240VAC
• wymiary otworu montażowego: 39 x 71mm
• wymiary urządzenia: 43 x 78 x 21mm
• temperatura pracy:-40 do 85 °C

----------------------------

Informacje praktyczne:

Przyciskiem "POWER" przesuwamy przecinek dzięki czemu można ustawić szerokie zakresy czasu. Jeżeli nie świeci się żadna kropka to czas ustawiany jest w sekundach - 0- 9999sec. jeżeli świeci się jedna kropka dając części dziesiętne to ustawiamy dziesiąte części sekundy, jeżeli kropka wyznacza nam setne części sekundy czyli możliwość od 10 milisekund do 99 sekund. Gdy świecą się wszystkie 3 kropki to ustawiamy minuty od 1 do 9999min.

Opis skrótów OP, CL, LOP.
Są to litery określające czasy działania, opóźnienia oraz liczbę powtórzeń

• OP - czas załączenia przekaźnika
• CL - czas rozłączenia przekaźnika
• LP - liczba powtórzeń od 1 do nieskończoności

Programy

• P0 - Przekaźnik wyłączony, po podaniu sygnału załącza się na czas OP. Ponowne podanie sygnału na nic nie wpływa
• P1 - Przekaźnik wyłączony, po podaniu sygnału załącza się na czas OP. Ponowne podanie sygnału resetuje licznik OP
• P2 - Przekaźnik wyłączony, po podaniu sygnału załącza się na czas OP. Ponowne podanie sygnału wyłącza przekaźnik.
• P3 - Przekaźnik domyślnie załączony, po podaniu sygnału rozłącza na czas CL. Ponowne podanie sygnału na nic nie wpływa.
• P4 - Przekaźnik wyłączony, po podaniu sygnału załącza się na czas OP, następnie rozłącza przekaźnik na czas CL. Ponowne podanie sygnału w czasie OP przerywa odliczanie i wyłącza przekaźnik, tak samo w czasie CL.
• P5 - Po podaniu zasilania przekaźnik rozłączony, po podaniu sygnału rozłącza na czas CL, ponownie załącza na czas OP, całość powtarza ilość LP. Ponowne podanie sygnału przerywa operacje. Przekaźnik załączony.
• P6 - Po podaniu zasilania wyzwalacz wykonuje program: załącza się na czas OP, następnie rozłącza przekaźnik na czas CL. Całość wykonuje LP ilość razy. Nie reaguje na sygnał.
• P7 - Po podaniu zasilania wyzwalacz wykonuje program: rozłącza przekaźnik na czas CL, załącza przekaźnik na czas OP i pozostaje w tej pozycji. Całość wykonuje LP ilość razy. Nie reaguje na sygnał.
• P8 - Przekaźnik wyłączony, po podaniu sygnału załącza się na czas OP, po czym rozłącza. Ponowne podanie sygnału resetuje licznik odliczania OP.
• P9 - Przekaźnik załączony, po podaniu sygnału rozłącz na czas CL, po czym znów załącza. Ponowne podanie sygnału resetuje licznik odliczania CL.
