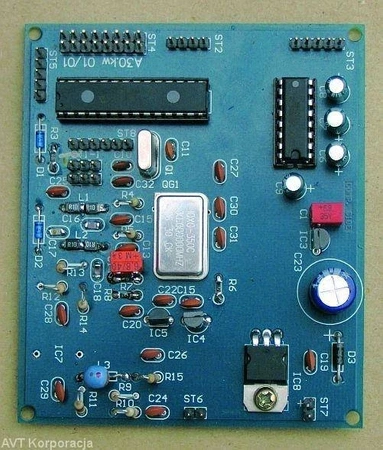

Analizator obwodów urządzeń radiotechnicznych - przystawka do PC, PCB do projektu NWT7

Do pobrania:

Dokumentacja

Analizatory obwodów stały się uniwersalnymi przyrządami pomiarowymi w laboratoriach konstruktorów urządzeń radiotechnicznych, a dzięki postępowi techniki wkraczają powoli do domowych warsztatów radioamatorów. Urządzenie składa się z kilku głównych części: generatora sygnałów w.cz., detektorów pomiarowych i sterującego ich praca mikrokontrolera. Sygnał wyjściowy podawany jest na wejście układu badanego a sygnał otrzymywany na jego wyjściu mierzony za pomocą detektorów o charakterystyce logarytmicznej lub liniowej. Generator pracuje w trybie przemiatania w zakresie wybranym przez użytkownika lub na dowolnej stałej częstotliwości z zakresu 100kHz-60MHz. Wyniki pomiarów przesyłane są do komputera PC i tam poddawane analizie. Urządzenie szczególnie polecane wszystkim elektronikom-radioamatorom

Wybrane parametry:

• sygnał w.cz. w zakresie 100kHz-60MHz
• krok strojenia - dowolny powyżej 1Hz
• moc wyjściowa 10dBm
• detektor logarytmiczny - pasmo 100kHz-500MHz
• maksymalna moc wejściowa +15dBm (1,2V)
• zakres dynamiki 80dB
• detektor liniowy - pasmo 100kHz-500MHz
• maksymalna moc wejściowa +9dBm (660mV)
• zakres dynamiki ok. 30dB
• złącze do komputera w standardzie RS232
• współpraca z Win 95,2000, XP oraz z DOS-em (w ograniczonym zakresie)
• funkcje dodatkowe - generator w.cz., VFO,analiza widma w zakresie w.cz.
• zasilanie 12-15 VDC
• wymiary płytki: 95x80mm

Dodając ten produkt do koszyka kupujesz tylko płytkę drukowaną PCB do projektu NWT7

Projekt NWT7 ŚR 10/07 - SR 11/07
