Płytka uniwersalna PU 201

Elektronika to hobby wielu osób. Płytki prototypowe są nieodłącznym elementem każdego projektu, jak i warsztatu elektronika. Wśród płytek prototypowych królują modele uniwersalne, za pomocą których można sprawdzić działanie prawie każdego układu elektronicznego. Wychodząc naprzeciw oczekiwaniom w naszej ofercie dostępne są płytki prototypowe uniwersalne w kilku rozmiarach i rodzajach łączeń pól lutowniczych. Są one niezastąpione w procesie łączenia wyprowadzeń elementów elektronicznych tymczasowo, a jak pokazuje praktyka również na stałe. Przydadzą się przy budowie prototypów, modułów i krótkich serii produkcyjnych, ale warto zwrócić uwagę na fakt, że płytki uniwersalne to również znakomita możliwość nauki lutowania podzespołów elektronicznych przez początkujących elektroników.

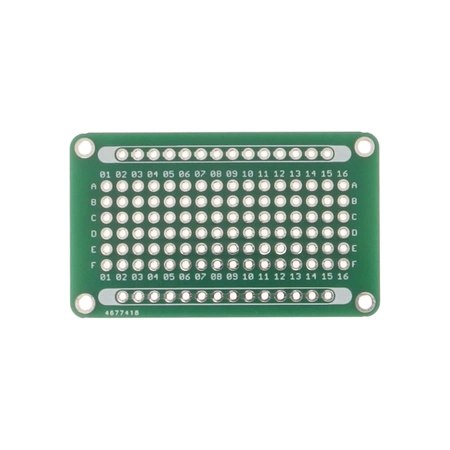

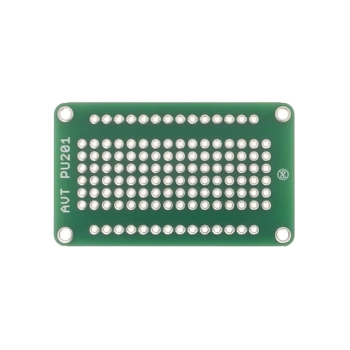

Dwustronna płytka uniwersalna typu Perfboard z metalizacją otworów. Płytka zawiera dwie szyny zasilania na dłuższych krawędziach płytki z możliwością ich indywidualnego opisu. Pozostała siatka niepołączonych ze sobą otworów pól lutowniczych opisana jest współrzędnymi liczbowymi (01 – 16) i literowymi (A – F). Dodatkowe otwory w rogach płytki umożliwiają łatwe mocowanie płytki.

  • Liczba pól lutowniczych (otworów):
    • niepołączonych 96 (6 x 16 pól)
    • połączonych 28 (2 x 14 pól)
  • Średnica otworów pól lutowniczych: 0.9 mm
  • Otwory montażowe fi2mm: 4 w rogach płytki
  • Metalizacja: wszystkie otwory
  • Grubość płytki: 1.6 mm
  • Rodzaj laminatu: FR-4 z zieloną dwustronną soldermaską
  • Raster otworów: 2.54mm / 0.1” / 100 mils
  • Wykonanie: bezołowiowe
  • Bezpieczeństwo użytkowania: zaokrąglone rogi płytki
  • Wymiary: 50 x 30 mm
