Adapter transformatora do druku - PCB do projektu AVT 5729
- Umożliwia montaż transformatora sieciowego małej mocy na płytce PCB i wykonanie prostego modułu zasilającego z mostkiem prostowniczym oraz złączami śrubowymi. Wersja A zawiera płytkę PCB.
Adapter transformatora do druku - płytka drukowana do AVT5729
Płytka PCB do wykonania prostego modułu zasilającego z transformatorem sieciowym małej mocy i mostkiem prostowniczym.
Prosty moduł zasilacza z transformatorem do druku

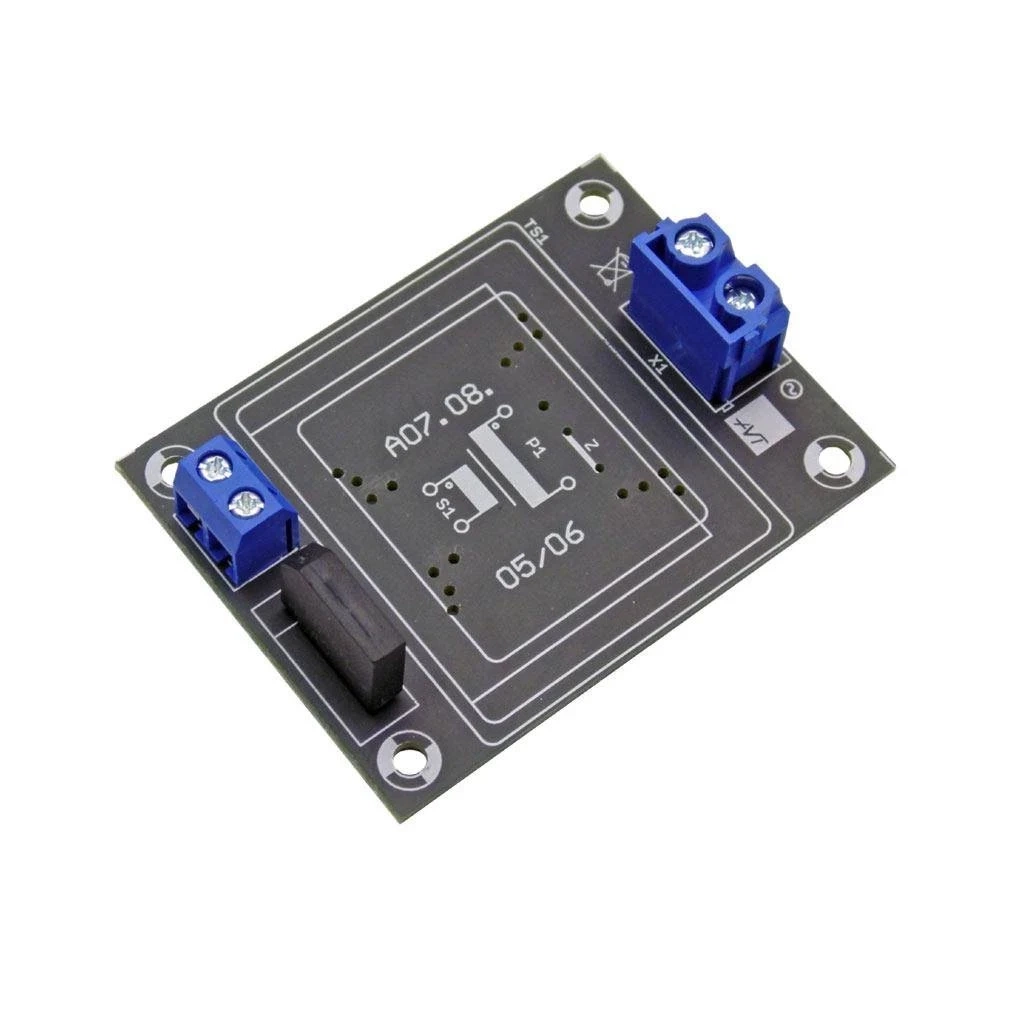

AVT5729 to projekt adaptera transformatora do druku, przydatnego przy budowie klasycznego zasilacza sieciowego małej mocy. Płytka umożliwia zamontowanie transformatora, mostka prostowniczego oraz złączy śrubowych wejścia i wyjścia.
Układ realizuje podstawową funkcję prostowania napięcia z uzwojenia wtórnego transformatora i wyprowadza je na złącze śrubowe. Napięcie oraz moc transformatora należy dobrać do docelowego urządzenia. Wersja A obejmuje samą płytkę PCB; transformator, mostek prostowniczy i złącza należy skompletować osobno.
Karta techniczna
AVT5729
Adapter transformatora do druku, przeznaczony do budowy prostego modułu zasilającego z transformatorem sieciowym małej mocy i mostkiem prostowniczym.
| Wersja | A - płytka PCB |
| Typ modułu | adapter transformatora do druku / prosty moduł zasilający |
| Zastosowanie | zasilacze małej mocy do urządzeń elektronicznych |
| Obsługiwane transformatory | popularne transformatory do druku o mocy 0,6…8 VA |
| Przykładowe serie transformatorów | TS2/XX, np. TS2/14 i TS2/15, oraz transformatory zalewane do druku |
| Strona pierwotna | wejście zasilania sieciowego na złączu X1 |
| Strona wtórna | napięcie z uzwojenia wtórnego transformatora prostowane przez mostek i wyprowadzone na X2 |
| Prostownik | mostek prostowniczy 2 A |
| Dobór napięcia wtórnego | co najmniej równe wymaganemu poziomowi napięcia wyjściowego, z uwzględnieniem dalszej stabilizacji i obciążenia |
| Dobór wydajności prądowej | zalecana wydajność transformatora minimum 1,5 raza większa od zakładanego obciążenia |
| Złącza użytkowe | zaciski śrubowe ARK dla wejścia i wyjścia |
| Mocowanie | 4 otwory montażowe w narożnikach płytki |
| Płytka PCB | 62×47 mm |
Wersja A - płytka PCB i wykaz elementów

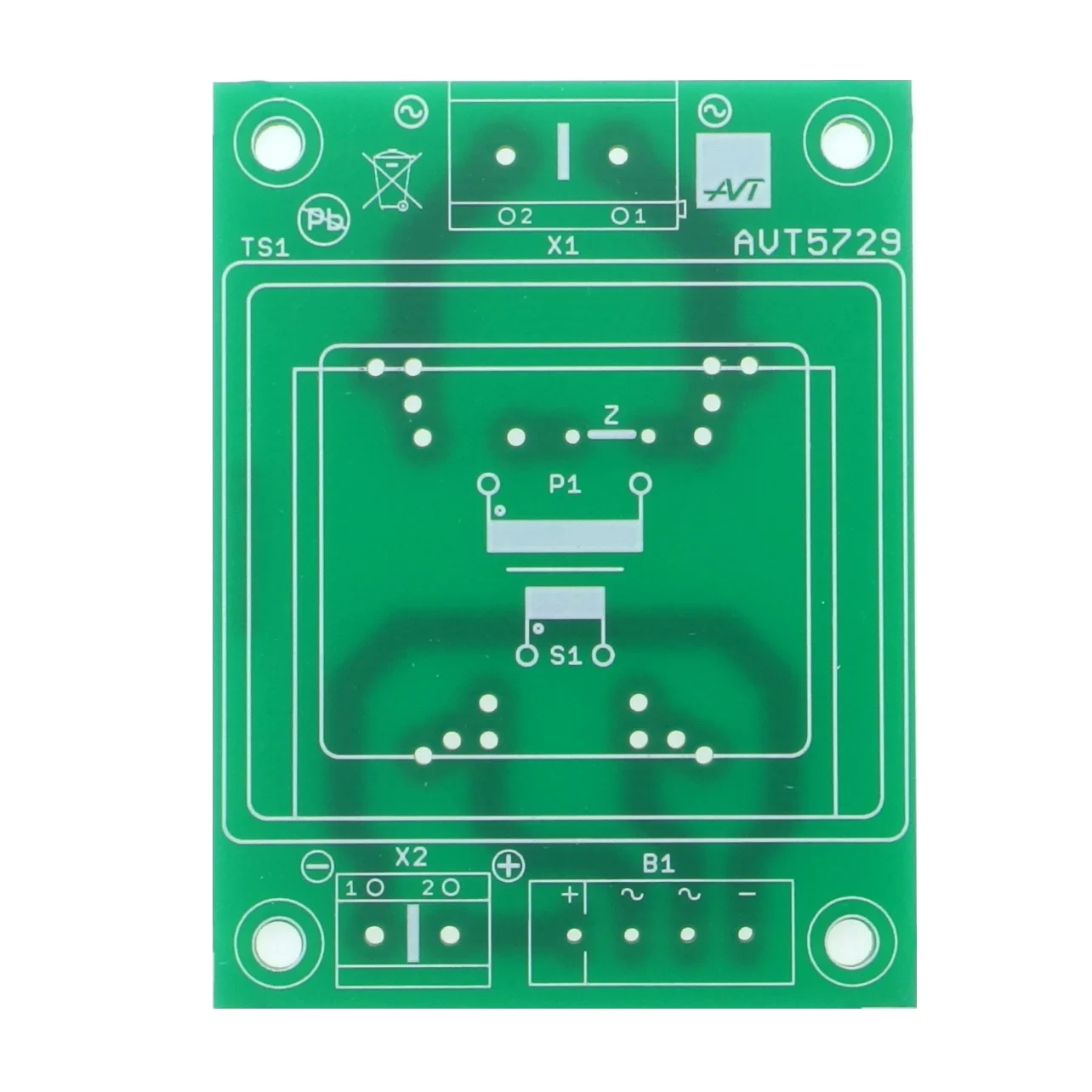

AVT5729 A - płytka PCB. Transformator, mostek prostowniczy i złącza śrubowe trzeba skompletować osobno.
| Mostek prostowniczy | M1 / B1 - RS205 |
| Złącze wejściowe | X1 - ARK2/7,5 |
| Złącze wyjściowe | X2 - ARK2/5 |
| Transformator | TS1 - dobrać do wymaganego napięcia, mocy i rozstawu wyprowadzeń; dokumentacja wskazuje m.in. transformatory TS2/XX oraz zalewane do druku 0,6…8 VA |
| Zwora konfiguracyjna | Z - montowana przy wybranych transformatorach z serii TS2/XX, zgodnie z rysunkiem płytki |
Notes
Adapter nie jest kompletnym zasilaczem stabilizowanym. Na wyjściu otrzymuje się napięcie po prostowaniu, które w typowym urządzeniu wymaga dalszej filtracji, stabilizacji albo dopasowania do konkretnego odbiornika.
Napięcie wtórne transformatora należy dobrać tak, aby po prostowaniu i pod obciążeniem uzyskać wymagany zapas dla dalszego układu zasilania. Wydajność prądowa transformatora powinna być większa od przewidywanego poboru prądu.
Jeżeli zastosowany zostanie transformator z serii TS2/XX, dokumentacja przewiduje wlutowanie zwory Z znajdującej się pod transformatorem. Dla innych typów transformatorów trzeba sprawdzić zgodność wyprowadzeń z polami płytki.
Po montażu należy dokładnie skontrolować polaryzację mostka prostowniczego, ciągłość połączeń, brak zwarć oraz poprawność podłączenia strony pierwotnej i wtórnej transformatora.
Uwaga: w układzie występuje napięcie sieciowe 230 V AC groźne dla życia.
Montaż, uruchamianie i podłączanie strony pierwotnej transformatora należy wykonywać wyłącznie przy odłączonym zasilaniu i z zachowaniem zasad bezpieczeństwa. Gotowy moduł powinien być umieszczony w obudowie uniemożliwiającej dotknięcie elementów pod napięciem sieciowym.
Najczęściej zadawane pytania
Nie. Jest to adapter z transformatorem i mostkiem prostowniczym. Do uzyskania stabilnego napięcia stałego zwykle potrzebny jest jeszcze kondensator filtrujący, stabilizator lub dalszy moduł zasilający dopasowany do odbiornika.
Trzeba dobrać napięcie wtórne, moc i rozstaw wyprowadzeń. Napięcie wtórne powinno zapewnić wymagane napięcie po prostowaniu i ewentualnej stabilizacji, a wydajność prądowa transformatora powinna mieć zapas, najlepiej co najmniej 1,5 raza względem przewidywanego obciążenia.
Zwora Z jest potrzebna przy wybranych transformatorach z serii TS2/XX. Jej użycie zależy od układu wyprowadzeń konkretnego transformatora, dlatego przed lutowaniem trzeba porównać transformator z rysunkiem płytki i opisem dokumentacji.
Dokumentacja odnosi projekt do popularnych transformatorów 0,6…8 VA. Zastosowanie większego transformatora wymagałoby osobnej weryfikacji mechaniki, prądów ścieżek, mostka prostowniczego, złącz, nagrzewania i bezpieczeństwa, więc nie należy tego traktować jako domyślnej konfiguracji.
Po wyprostowaniu napięcia przemiennego wartość szczytowa jest większa od wartości skutecznej podanej na transformatorze. Dodatkowo bez obciążenia napięcie małych transformatorów bywa wyraźnie wyższe od nominalnego, dlatego dalsze elementy zasilacza trzeba dobrać z odpowiednim zapasem napięciowym.
