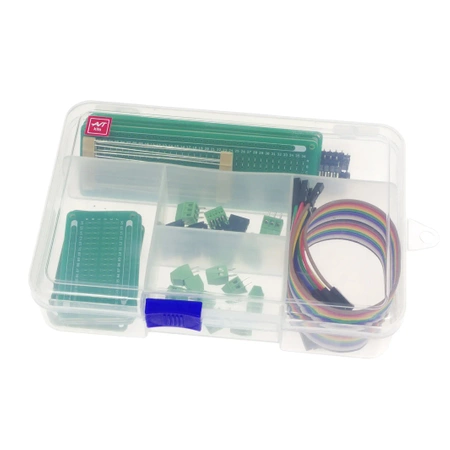

Zestaw płytek uniwersalnych z akcesoriami, zestaw AVTPCB BOX1 - 80 elementów zgromadzonych w funkcjonalnym i estetycznym organizerze.

Płytki prototypowe są nieodłącznym elementem każdego projektu elektronicznego. Umożliwiają szybkie i łatwe zbudowanie prototypów obwodów elektronicznych. Przydadzą się każdemu kreatywnemu elektronikowi który projektuje lub testuje własne układy elektroniczne. Przydadzą się przy budowie prototypów, modułów i krótkich serii produkcyjnych.

Płytki uniwersalne to również znakomita możliwość nauki lutowania podzespołów elektronicznych przez początkujących elektroników.

Płytki uniwersalne jednostronne typu Tripad:

Płytka zawiera dwie szyny zasilania na dłuższych krawędziach płytki z możliwością ich indywidualnego opisu. Pozostała siatka otworów tworzy 2 sekcje po 16 w każdej połączonych ze sobą po 3 pola lutownicze. Pola te opisane są współrzędnymi liczbowymi (01 – 16) oraz literowymi (A – F). Dodatkowe otwory w rogach płytki umożliwiają łatwe mocowanie płytki.

  • Średnica otworów pól lutowniczych: 0.9 mm
  • Otwory montażowe fi2mm: 4 w rogach płytki
  • Grubość płytki: 1.6 mm
  • Płytka jednostronna
  • Rodzaj laminatu: FR-4 z zieloną dwustronną soldermaską
  • Raster otworów: 2.54mm / 0.1” / 100 mils
  • Wykonanie: bezołowiowe
  • Zaokrąglone rogi płytki
  • 2 szyny zasilania

Płytki uniwersalne dwustronne typu Perfboard z metalizacją otworów

Płytka zawiera dwie szyny zasilania na dłuższych krawędziach płytki z możliwością ich indywidualnego opisu. Pozostała siatka niepołączonych ze sobą otworów pól lutowniczych opisana jest współrzędnymi liczbowymi (01 – 16) i literowymi (A – F). Dodatkowe otwory w rogach płytki umożliwiają łatwe mocowanie płytki.

  • Średnica otworów pól lutowniczych: 0.9 mm
  • Otwory montażowe fi2mm: 4 w rogach płytki
  • Metalizacja: wszystkie otwory
  • Grubość płytki: 1.6 mm
  • Płytka dwustronna
  • Rodzaj laminatu: FR-4 z zieloną dwustronną soldermaską
  • Raster otworów: 2.54mm / 0.1” / 100 mils
  • Wykonanie: bezołowiowe
  • Zaokrąglone rogi płytki
  • 2 szyny zasilania

W zestawie:

Płytki uniwersalne:

  • 3x płytka jednostronna 5x3cm (AVT PU101). Pola lutownicze (otwory): połączone po 3 - 96 (3 x 2 sekcje po 16), połączone po 14 - 28 (2 sekcje)
  • 3x płytka jednostronna 10x3cm (AVT PU102). Pola lutownicze (otwory): połączone po 3 - 216 (3 x 2 sekcje po 36), połączone po 32 - 64 (2 sekcje)
  • 3x płytka dwustronna 5x3cm (AVT PU201). Pola lutownicze (otwory): niepołączone 96 (6 x 16 pól), połączone 28 (2 x 14 pól)
  • 3x płytka dwustronna 10x3cm (AVT PU202). Pola lutownicze (otwory): niepołączone 216 (6 x 36 pól), połączone 64 (2 x 32 pola)

Akcesoria:

  • 5x Listwa kołkowa 40 pin (goldpin) w rozstawie 2,54 mm
  • 2x Listwa kołkowa 40 pin żeńska w rozstawie 2,54 mm
  • 5x Listwa kołkowa 6 pin żeńska w rozstawie 2,54 mm
  • 20x Przewód z wtykami żeńskimi pasującymi do listew kołkowych
  • 10x Złącze śrubowe 2 pin w rozstawie 2,54 mm
  • 5x Złącze śrubowe 3 pin w rozstawie 2,54 mm
  • 20x Zwora 6cm – cynowany drut o średnicy 0,5 mm

Organizer:

  • 5 przegródek
  • Wymiary zewnętrzne 145x98x33mm
