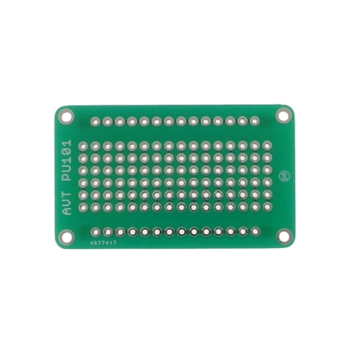

Płytka uniwersalna jednostronna 50x30mm AVTPU101

Płytka uniwersalna PU 101

Elektronika to hobby wielu osób. Płytki prototypowe są nieodłącznym elementem każdego projektu, jak i warsztatu elektronika. Wśród płytek prototypowych królują modele uniwersalne, za pomocą których można sprawdzić działanie prawie każdego układu elektronicznego. Wychodząc naprzeciw oczekiwaniom w naszej ofercie dostępne są płytki prototypowe uniwersalne w kilku rozmiarach i rodzajach łączeń pól lutowniczych. Są one niezastąpione w procesie łączenia wyprowadzeń elementów elektronicznych tymczasowo, a jak pokazuje praktyka również na stałe. Przydadzą się przy budowie prototypów, modułów i krótkich serii produkcyjnych, ale warto zwrócić uwagę na fakt, że płytki uniwersalne to również znakomita możliwość nauki lutowania podzespołów elektronicznych przez początkujących elektroników.

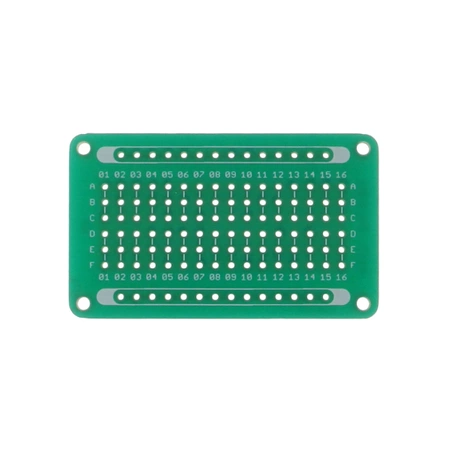

Jednostronna płytka uniwersalna typu Tripad. Płytka zawiera dwie szyny zasilania na dłuższych krawędziach płytki z możliwością ich indywidualnego opisu. Pozostała siatka otworów tworzy 2 sekcje po 16 w każdej połączonych ze sobą po 3 pola lutownicze. Pola te opisane są współrzędnymi liczbowymi (01 – 16) oraz literowymi (A – F). Dodatkowe otwory w rogach płytki umożliwiają łatwe mocowanie płytki.

• Liczba pól lutowniczych (otworów):
• połączonych po 3 – 96 (3 x 2 sekcje po 16)
• połączonych po 14 – 28 (2 sekcje)
• Średnica otworów pól lutowniczych: 0.9 mm
• Otwory montażowe fi2mm: 4 w rogach płytki
• Grubość płytki: 1.6 mm
• Rodzaj laminatu: FR-4 z zieloną dwustronną soldermaską
• Raster otworów: 2.54mm / 0.1” / 100 mils
• Wykonanie: bezołowiowe
• Bezpieczeństwo użytkowania: zaokrąglone rogi płytki
• Wymiary: 50 x 30 mm
