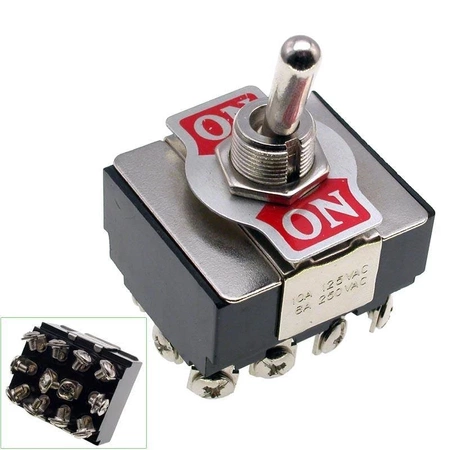

Przełącznik dźwigniowy KN3B-402 do sterowania obwodem ON-ON

Przełącznik dźwigniowy KN3B-402 pracuje w układzie ON-ON i ma konfigurację styków 4PDT. Wariant czterobiegunowy ma 12 wyprowadzeń.

Obciążalność styków wynosi 10 A / 125 V AC; 6 A / 250 V AC. Wyprowadzenia są przystosowane do połączenia śrubowego, a dopuszczalny zakres temperatury pracy wynosi od -25°C do +85°C.

Najważniejsze cechy

• Konfiguracja styków 4PDT
• Sposób przełączania ON-ON
• Obciążalność styków 10 A / 125 V AC; 6 A / 250 V AC
• Rezystancja styku maksymalnie 50 mΩ
• Temperatura pracy od -25°C do +85°C

Zastosowanie

Przełącznik służy do ręcznego sterowania obwodami elektrycznymi i elektronicznymi.

• Do paneli sterujących
• Do wyboru stanu lub toru obwodu
• Do urządzeń wymagających mechanicznego przełącznika dźwigniowego

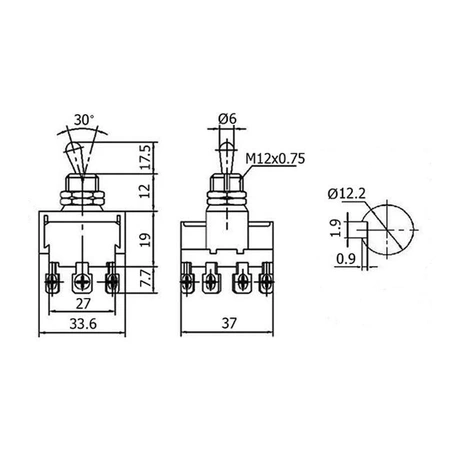

Specyfikacja techniczna

• Model: KN3B-402
• Typ produktu: przełącznik dźwigniowy
• Sposób przełączania: ON-ON
• Konfiguracja styków: 4PDT
• Liczba wyprowadzeń: 12
• Obciążalność styków: 10 A / 125 V AC; 6 A / 250 V AC
• Rezystancja styku: maks. 50 mΩ
• Rezystancja izolacji: min. 1000 MΩ przy 500 V DC
• Wytrzymałość dielektryczna: 1500 V AC przez 1 min
• Temperatura pracy: od -25°C do +85°C
• Rodzaj wyprowadzeń: do przykręcenia

Warto wiedzieć: znaczenie konfiguracji styków

Oznaczenie 4PDT opisuje liczbę niezależnych torów oraz sposób ich przełączania. Ułatwia dobór elementu do schematu bez opierania się wyłącznie na liczbie wyprowadzeń.

Obciążalność styków należy zawsze rozpatrywać łącznie z podanym napięciem. Przekroczenie dopuszczalnego prądu lub napięcia zwiększa ryzyko nagrzewania i przyspieszonego zużycia styków.
