Czy przełącznik MTS-102 ma pozycję wyłączenia?
Nie. W obu położeniach klawisza wspólny styk C jest połączony z jednym ze skrajnych wyprowadzeń. Do wyłączenia w położeniu środkowym służy przełącznik w układzie ON-OFF-ON.
Przełącznik MTS102A3 -> ON-OFF 3p z klawiszem kątowy
Przełącznik dwupozycyjny ON-ON z klawiszem i wyprowadzeniami pod kątem 90°

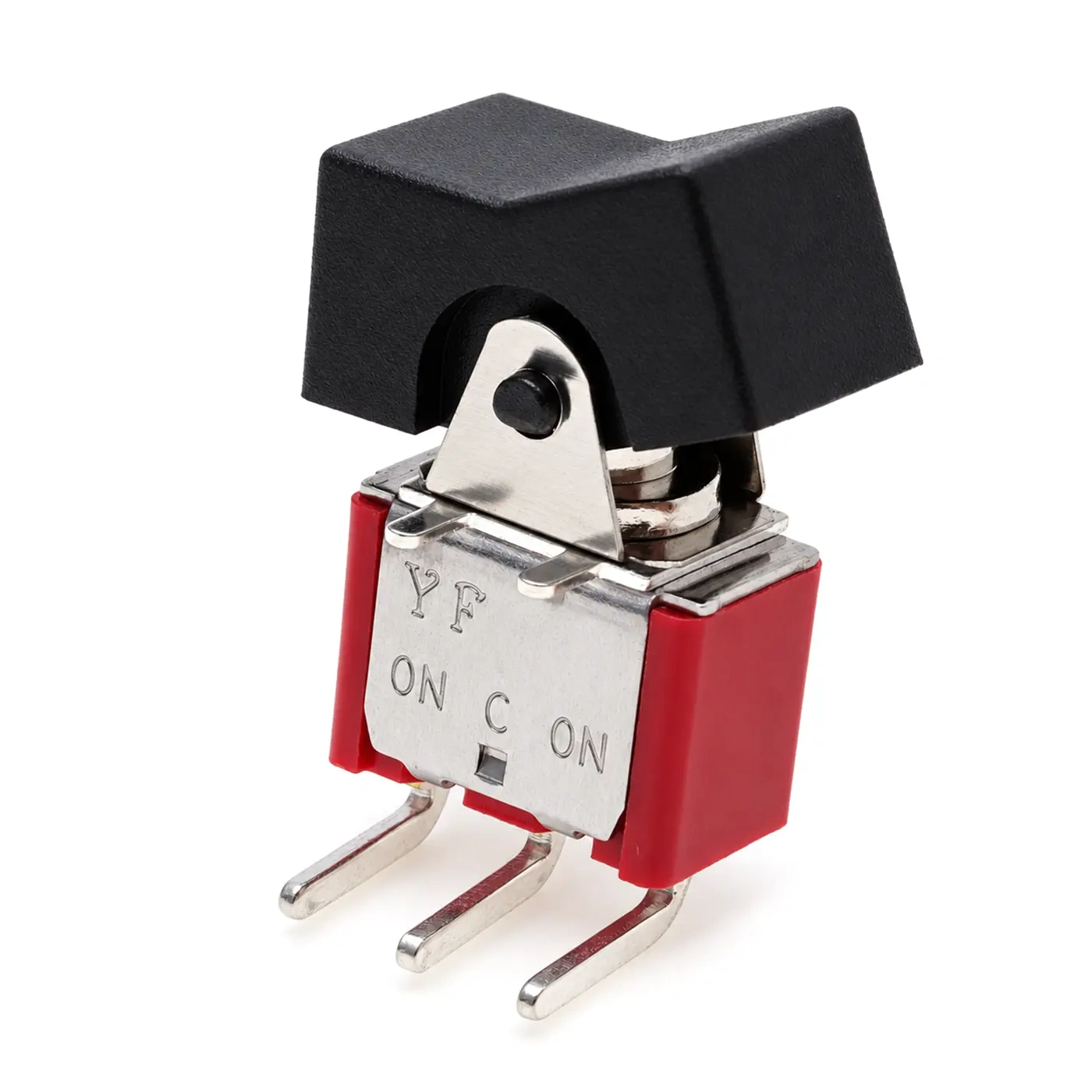

MTS-102 to miniaturowy przełącznik jednobiegunowy dwupozycyjny (ON-ON, SPDT): środkowy styk wspólny C łączy się w jednej pozycji z jednym, a w drugiej z drugim skrajnym wyprowadzeniem. Zamiast dźwigienki ma płaski klawisz kołyskowy, a trzy wyprowadzenia wygięte pod kątem 90° pozwalają ułożyć przełącznik równolegle do płytki drukowanej. Styki przełączają 2 A przy 250 VAC lub 5 A przy 125 VAC.
Specyfikacja techniczna
- typ: przełącznik miniaturowy MTS-102 z klawiszem kołyskowym
- układ styków: ON-ON (SPDT), 1 tor, 2 pozycje stabilne

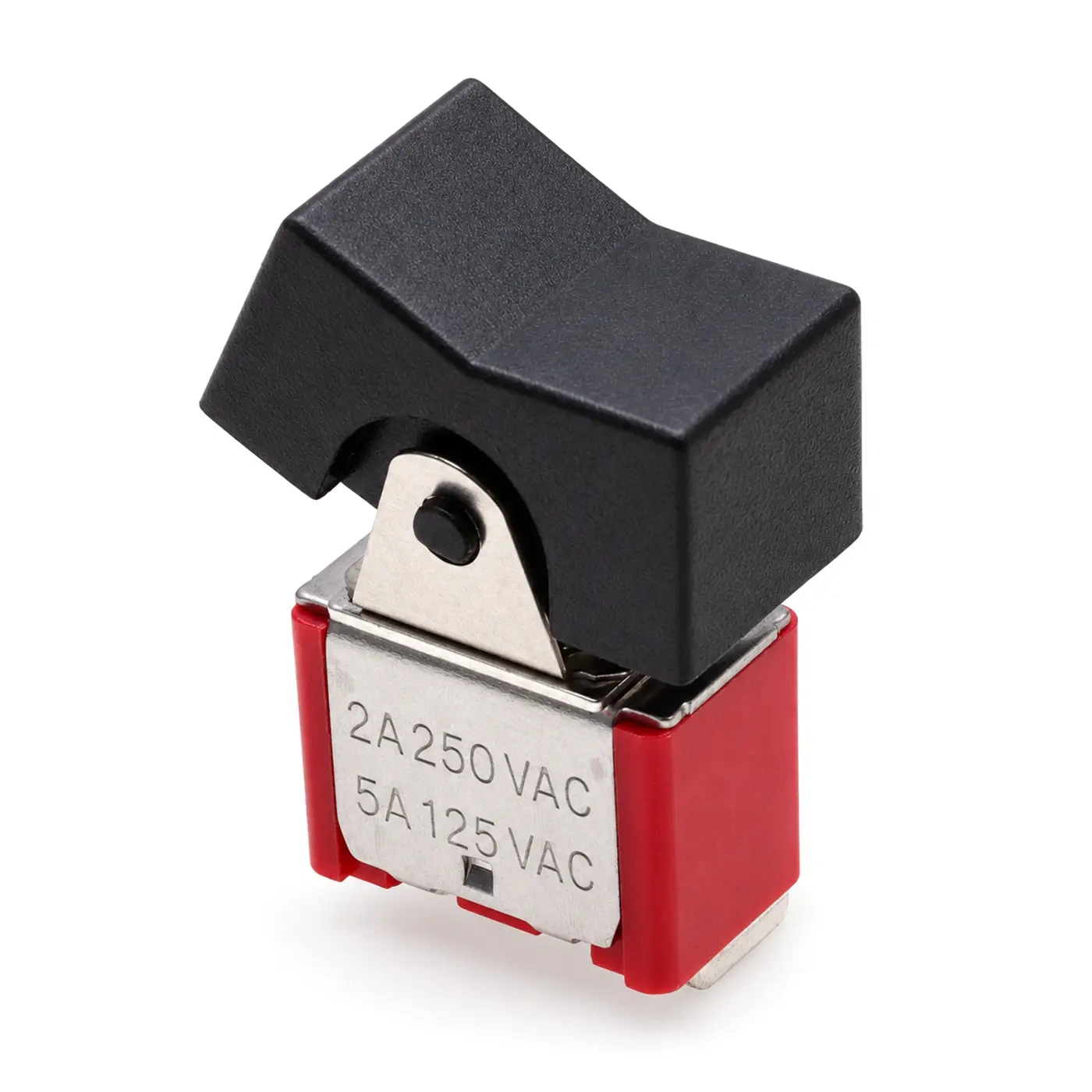

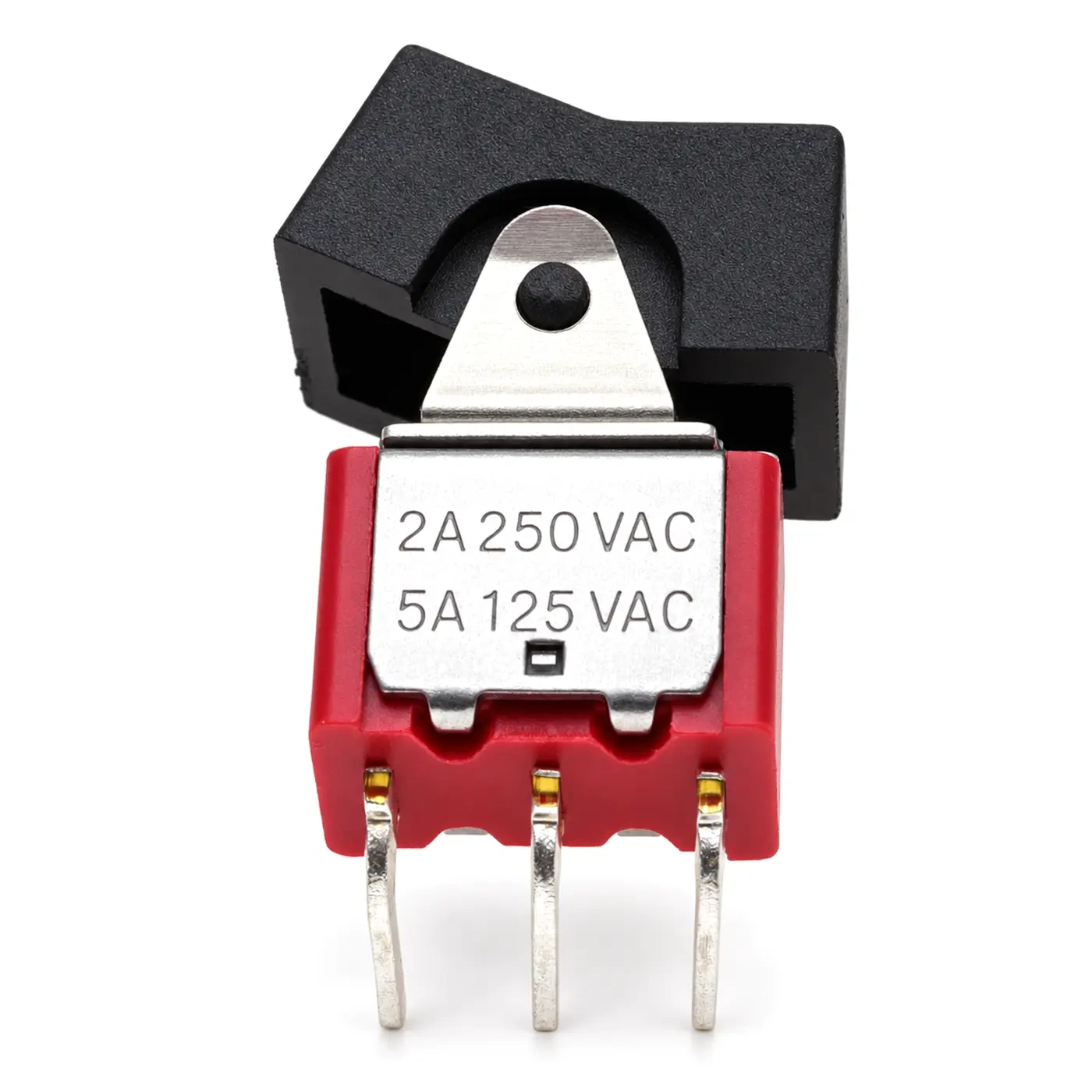

- obciążalność styków: 2 A przy 250 VAC, 5 A przy 125 VAC
- wyprowadzenia: 3, wygięte pod kątem 90°, środkowe oznaczone C (wspólne)
- kolor: klawisz czarny, korpus czerwony
Klawisz kołyskowy, styk przełączny i wyprowadzenia kątowe
- Styk przełączny SPDT - jeden element obsługuje wybór między dwoma obwodami, a podłączenie tylko styku C i jednego skrajnego wyprowadzenia daje zwykły włącznik.

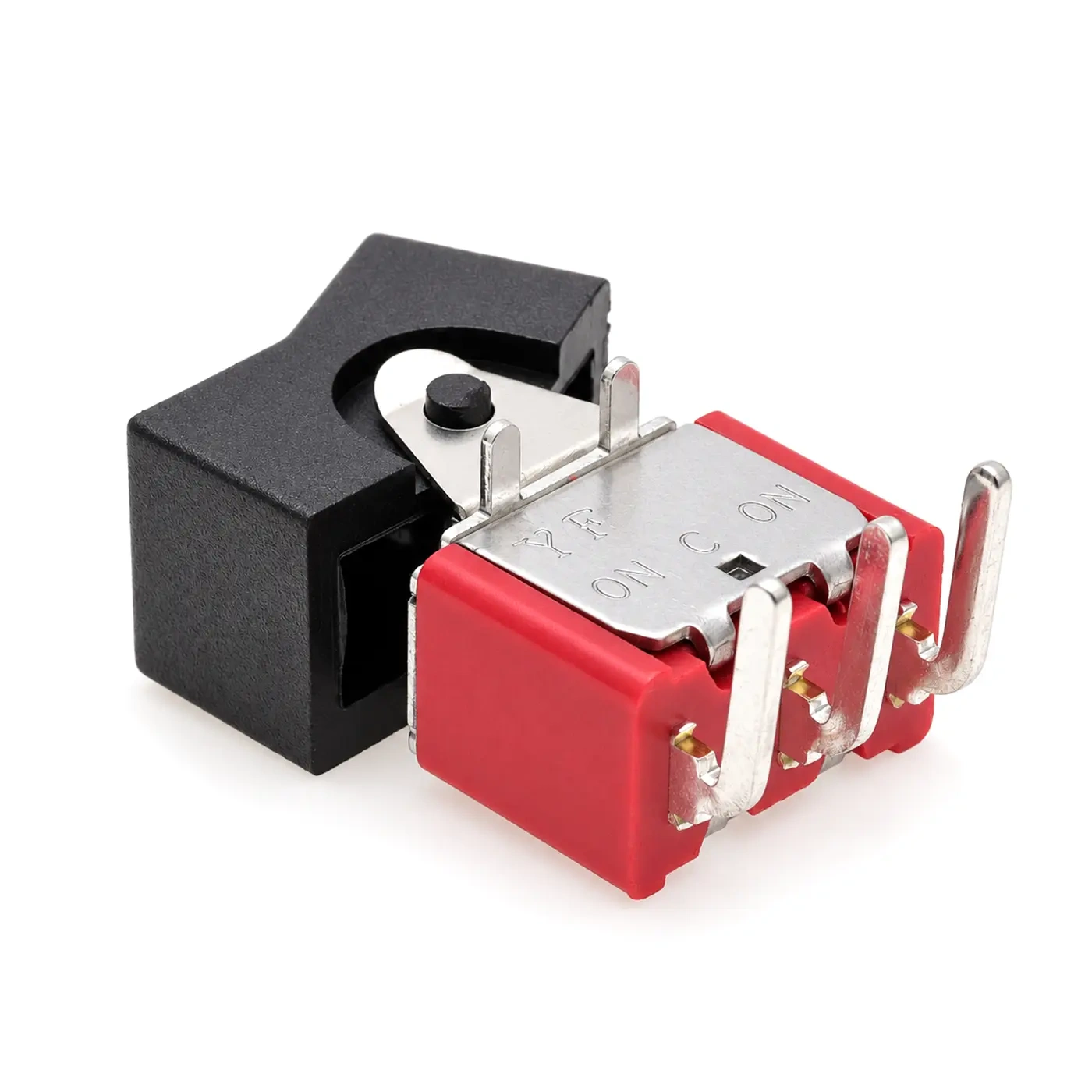

- Wyprowadzenia pod kątem 90° - przełącznik leży równolegle do płytki, a klawisz wychodzi przez ściankę obudowy przy jej krawędzi, bez dodatkowych przewodów między płytką a panelem.
Najczęstsze pytania o przełącznik MTS-102
Jak użyć przełącznika ON-ON jako zwykłego włącznika?
Podłącza się środkowy styk C i jedno ze skrajnych wyprowadzeń, a drugie skrajne zostaje wolne. W jednym położeniu klawisza obwód jest zamknięty, w drugim otwarty.
Dlaczego przy 250 VAC dopuszczalny prąd jest mniejszy niż przy 125 VAC?
Bo przy rozłączaniu między stykami powstaje łuk elektryczny, a przy wyższym napięciu gaśnie trudniej i mocniej wypala styki. Dlatego ten sam przełącznik przełącza 5 A przy 125 VAC, ale tylko 2 A przy 250 VAC.
Jak ustalić, które wyprowadzenie załącza się w danym położeniu klawisza?
Wspólny jest styk środkowy oznaczony C. Przy przełączniku ustawionym w jednym położeniu sprawdza się multimetrem w trybie ciągłości, z którym skrajnym wyprowadzeniem łączy się C, i według tego prowadzi połączenia na płytce.
