Jak obsługuje się złącze?
Przewód wprowadza się do odpowiedniego pola i blokuje mechanizmem zatrzaskowym lub dźwignią, zależnie od modelu.

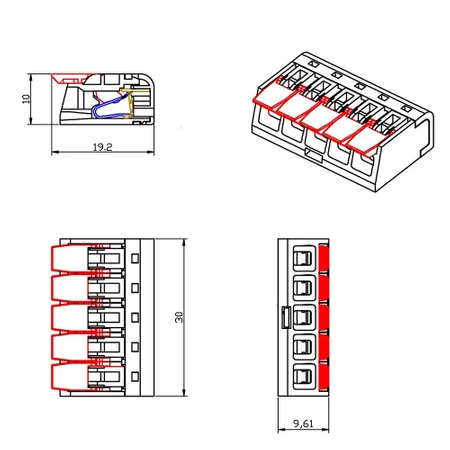

Szybkozłącze instalacyjne 5-polowe z dźwigniami 32 A, 24–12 AWG, model TLZ221-415
Pięciopolowe złącze sprężynowe z dźwigniami do przewodów
TLZ221-415 jest pięciopolowym szybkozłączem z zaciskami sprężynowymi obsługiwanymi dźwigniami. Konstrukcja ułatwia otwieranie pól i ponowne wykonywanie połączeń.
Najważniejsze cechy
- Dźwignie obsługowe: wygodne otwieranie i zamykanie zacisków
- Zaciski sprężynowe: połączenie bez śrub
- Możliwość ponownego otwarcia: łatwiejsza modyfikacja instalacji
Zastosowanie
Złącze jest przeznaczone do instalacyjnych połączeń przewodów, gdy liczy się szybki montaż oraz możliwość ponownego otwarcia zacisku.
Specyfikacja techniczna
- Prąd znamionowy: 32 A
- Zakres przewodów: 24–12 AWG
- Napięcie znamionowe: 250/600 V
- Rodzaj zacisku: sprężynowy z dźwignią
Warto wiedzieć
Dźwignię należy podnieść przed wsunięciem żyły, a następnie całkowicie zamknąć; końcówka przewodu nie może wystawać poza obudowę.
Najczęściej zadawane pytania
Czy potrzebna jest śruba?
Nie. Połączenie realizuje mechanizm sprężynowy lub zatrzaskowy.
Jak dobrać liczbę pól?
Powinna odpowiadać liczbie przewodów lub punktów, które mają zostać połączone.
Czy złącze można ponownie otworzyć?
Wariant z dźwignią jest przeznaczony do wygodnego otwierania; w pozostałych modelach zależy to od konstrukcji zatrzasku.
Czy można stosować dowolny przewód?
Nie. Przewód musi mieścić się w zakresie przekroju podanym dla danego modelu.
