Czy taśmę zaciska się bezpośrednio w tym wtyku?
Nie. Wtyk lutuje się w płytkę, a taśmę zaciska się w osobnym gnieździe Z-FC10, które następnie wpina się w ten wtyk. Do zaciśnięcia taśmy wprost w elemencie lutowanym służą przejścia serii Z-LPV.

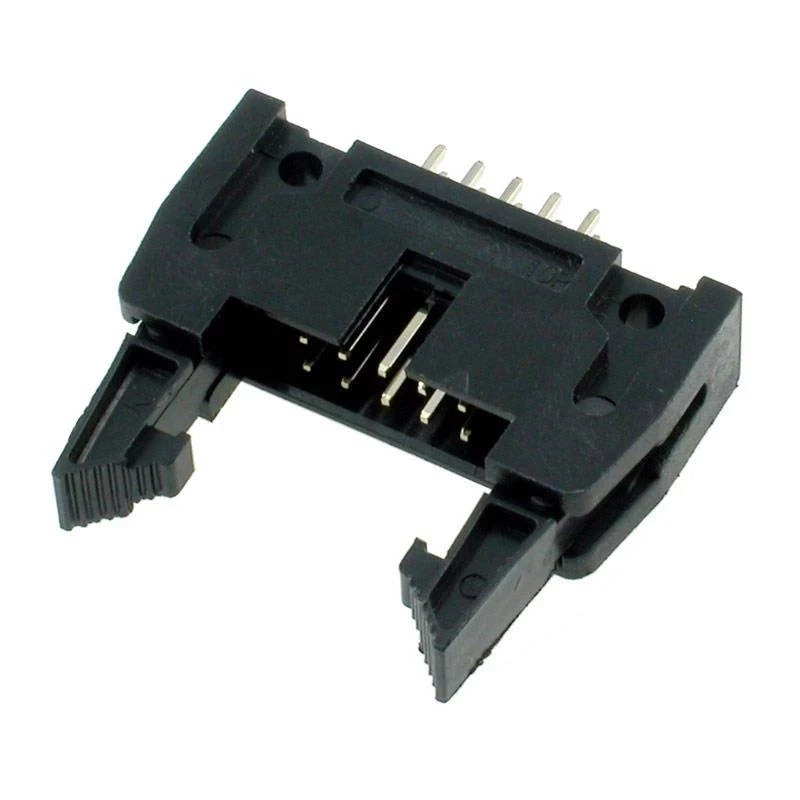

Wtyk IDC 10 styków, prosty, do montażu na PCB, raster 2,54 mm, z zatrzaskami, Z-WS10VG
Wtyk IDC prosty na 10 styków do montażu na płytce
Wtyk lutuje się w płytkę drukowaną i tworzy rozłączne połączenie z taśmą zakończoną gniazdem Z-FC10. Wycięcie w korpusie wymusza jedno położenie gniazda, więc taśmy nie da się wpiąć odwrotnie.
Zatrzaski po obu stronach korpusu zamykają się na gnieździe i utrzymują je mechanicznie — rozwiązanie właściwe tam, gdzie urządzenie pracuje w drganiach albo taśma jest naprężona. Rozpięcie wymaga odchylenia obu ramion. Wyprowadzenia proste kierują taśmę prostopadle do płytki.
Specyfikacja techniczna
- typ: wtyk IDC do montażu na płytce
- liczba styków: 10
- orientacja: prosta
- zatrzaski: tak
- raster: 2,54 mm
- kluczowanie: wycięcie w korpusie
- współpracuje z: gniazdem Z-FC10
- montaż: przewlekany, lutowany
Wtyk dobiera się razem z gniazdem o tej samej liczbie styków — złącza o różnej liczbie torów nie są zamienne. Pierwszy styk wyznacza wycięcie w korpusie i odpowiada oznaczonej krawędzi taśmy.
Najczęściej zadawane pytania
Kiedy wybrać wersję z zatrzaskami, a kiedy bez?
Zatrzaski mają sens tam, gdzie urządzenie pracuje w drganiach albo taśma jest naprężona — utrzymują gniazdo mechanicznie, niezależnie od siły styków. Wersja bez nich rozpina się szybciej, co bywa wygodniejsze na stanowisku serwisowym.
Jak rozpoznać położenie pierwszego styku?
Wycięcie w korpusie wtyku dopuszcza tylko jedno położenie gniazda, a styk numer 1 leży po stronie oznaczonej krawędzi taśmy. Przy projektowaniu płytki warto sprawdzić numerację w karcie, bo dwa rzędy styków numeruje się naprzemiennie, a nie kolejno.
Co sprawdzić przed zaprojektowaniem pola lutowniczego?
Rozstaw otworów wynosi 2,54 mm w obu osiach, ale wersja prosta wymaga wolnej przestrzeni nad złączem na wysokość gniazda i zagięcie taśmy.
Czy ten wtyk połączy się z gniazdem o innej liczbie styków?
Nie. Wtyk na 10 styków współpracuje wyłącznie z gniazdem Z-FC10 o tej samej liczbie torów.
