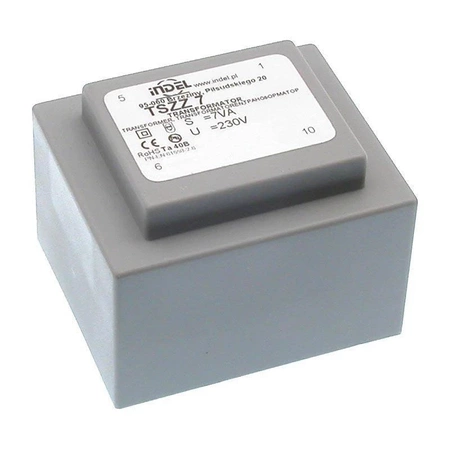

Transformator sieciowy zalewany do druku, w obudowie o zmniejszonych wymiarach.

• TSZZ 7/004MP
• moc 7 VA
• rdzeń EI 42/14
• napięcie pierwotne 230V
• napięcie wtórne:
  • I 6V (0.58A)
  • II 6V (0.58A)
• wyprowadzenia uzwojenia pierwotnego 1-5
• wyprowadzenia uzwojenia wtórnego 6-7, 9-10
• masa 0.20kg
• plastikowa obudowa
• wyprowadzenia do druku
• zalewa z żywicy chemoutwardzalnej niepalnej UL 94 VO
• klasa cieplna Ta 40B (temperatura otoczenia 40ºC, izolacja klasy B 130ºC)
• klasa izolacji II
• test izolacji 4kV / 60s

Wymiary:

• długość: 44mm
• szerokość: 32mm
• wysokość bez nóżek: 32mm
• wysokość z nóżkami: 37mm

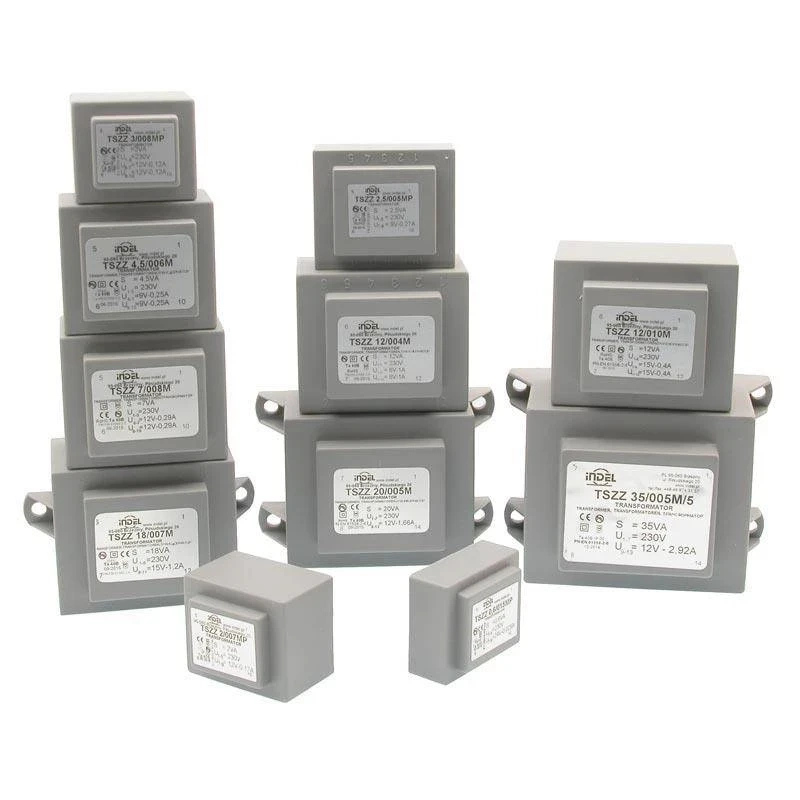

Seria TSZZ - transformatory sieciowe wykonane na rdzeniach kształtkowych EI w obudowach zalewanych żywicą, ze standardowym wyprowadzeniem końcówek do montażu na płytkach drukowanych. Powszechnie stosowane w elektronice profesjonalnej i amatorskiej. Służą do wbudowania w układach zasilających urządzeń elektronicznych i elektroenergetycznych. Dodatkowym ich atutem jest estetyczna obudowa stanowiąca atrakcyjną formę zewnętrzną, która pozwala na większą ochronę mechaniczną. Hermetyczne zalanie żywicą powoduje, iż są odporne na wilgoć i agresywne czynniki zewnętrzne i dlatego z powodzeniem mogą być stosowane na zewnątrz urządzeń i budynków.
