Indel

( ilość produktów: 524 )

INDEL – transformatory toroidalne, sieciowe EI i zalewane

Polski producent transformatorów. W ofercie Sklepu AVT znajdziesz transformatory toroidalne TST od 10 do 600 VA, sieciowe EI serii TS, zalewane TSZZ i TSZS do montażu na płytce lub z listwą zaciskową, modele z mocowaniem TMB i TMBZ oraz transformatory lampowe TSL.

Widok
Filtrowanie

Indel – transformatory sieciowe polskiej produkcji

Indel to polski producent transformatorów, projektujący i wytwarzający konstrukcje toroidalne, EI oraz zalewane. Produkty tej marki trafiają do zasilaczy liniowych, wzmacniaczy audio, układów automatyki i sterowania, sprzętu laboratoryjnego oraz urządzeń wymagających separacji galwanicznej od sieci. W Sklepie AVT znajdziesz kilkaset modeli, uporządkowanych według serii i mocy w kategorii transformatory.

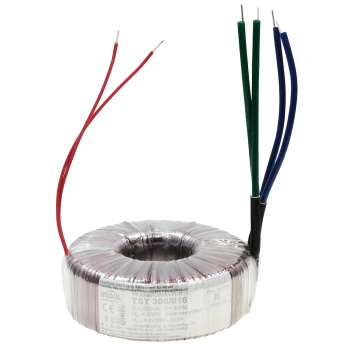

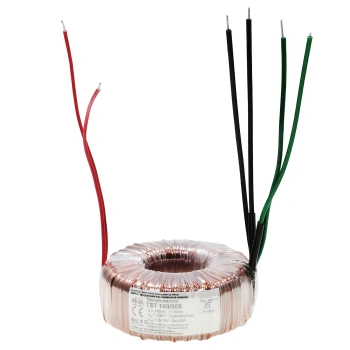

Transformatory toroidalne TST

Seria TST obejmuje transformatory toroidalne o mocy od 10 do 600 VA, z napięciami wtórnymi od 8 do 115 V, w wersjach jedno- i dwusekcyjnych. Rdzeń zwinięty z taśmy daje mniejsze pole rozproszone i cichszą pracę niż konstrukcja EI, a przy tej samej mocy transformator jest lżejszy i niższy. Dlatego seria TST jest typowym wyborem do wzmacniaczy audio i zasilaczy liniowych, gdzie przydźwięk sieciowy i indukowanie się pola w sąsiednich układach mają znaczenie.

Modele z dwiema sekcjami wtórnymi, oznaczone na przykład 2×24 V, pozwalają zbudować zasilanie symetryczne albo podwoić prąd przy tym samym napięciu. Ofertę uzupełniają mostki prostownicze, kondensatory elektrolityczne i układy miękkiego startu.

Transformatory sieciowe EI i zalewane

Seria TS to klasyczne transformatory sieciowe na rdzeniu EI, o mocy od 2 do 40 VA, z rdzeniami od EI 36/12,8 po EI 66/33. Każdy model ma podane wymiary i napięcia wtórne, więc dobór sprowadza się do dopasowania do miejsca w obudowie i wymaganego napięcia. To rozwiązanie do układów sterowania, automatyki przemysłowej i prostych zasilaczy.

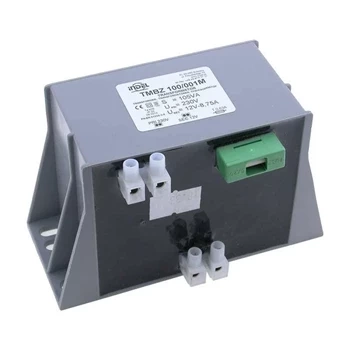

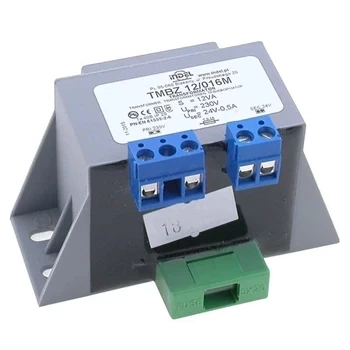

Transformatory zalewane mają uzwojenia zatopione w żywicy, co chroni je przed wilgocią i drganiami oraz poprawia odprowadzanie ciepła. Seria TSZZ przeznaczona jest do montażu bezpośrednio na płytce drukowanej, w mocach od 0,6 VA wzwyż, a TSZS ma listwę zaciskową. Serie TMB i TMBZ to konstrukcje z mocowaniem i listwą zaciskową, o mocach do 600 VA, stosowane w szafach sterowniczych i rozdzielnicach.

Transformatory lampowe TSL

Seria TSL to transformatory przeznaczone do układów lampowych, z osobnym uzwojeniem anodowym wysokiego napięcia i uzwojeniem żarzenia o niskim napięciu, na przykład 230 V razem z 7,2 V. Taka konstrukcja pozwala zasilić lampę z jednego elementu i jest wykorzystywana w budowie wzmacniaczy lampowych oraz w aparaturze pomiarowej i badawczej.

Najczęstsze pytania o transformatory Indel

Transformator toroidalny czy EI?

Toroidalny ma mniejsze pole rozproszone, pracuje ciszej i przy tej samej mocy jest mniejszy oraz lżejszy, dlatego stosuje się go w audio i tam, gdzie liczy się brak przydźwięku i miejsce w obudowie. Konstrukcja EI jest tańsza, łatwiejsza w montażu i mniej wrażliwa na warunki pracy, więc dobrze sprawdza się w automatyce i układach sterowania. Toroid ma za to wyższy prąd załączenia.

Co oznacza moc podana w VA?

VA to moc pozorna, czyli iloczyn napięcia i prądu uzwojenia wtórnego. Przy obciążeniu rezystancyjnym odpowiada w przybliżeniu mocy w watach, ale w zasilaczu z prostownikiem i kondensatorem prąd płynie impulsowo, więc transformator obciąża się wyżej, niż wynikałoby z mocy pobieranej przez układ. Dlatego przy projektowaniu zasilacza przyjmuje się zapas, zwykle rzędu 1,5 do 2 razy.

Dlaczego napięcie na wyjściu jest wyższe niż na tabliczce?

Napięcie znamionowe uzwojenia wtórnego dotyczy pracy przy pełnym obciążeniu. Bez obciążenia, czyli na biegu jałowym, jest wyższe, bo nie występuje spadek napięcia na rezystancji uzwojeń. Przy małych transformatorach różnica bywa kilkunastoprocentowa i trzeba ją uwzględnić przy doborze kondensatorów oraz stabilizatora, żeby nie przekroczyć ich napięcia dopuszczalnego.

Do czego służą dwie sekcje uzwojenia wtórnego?

Dają swobodę konfiguracji. Połączone szeregowo z wyprowadzonym punktem środkowym tworzą zasilanie symetryczne, na przykład ±24 V, stosowane we wzmacniaczach operacyjnych i końcówkach mocy. Połączone równolegle, przy zachowaniu zgodności faz, dają to samo napięcie przy dwukrotnie większym prądzie. Można też wykorzystać każdą sekcję osobno, do zasilania dwóch niezależnych obwodów.

Dlaczego toroid wybija bezpiecznik przy włączeniu?

W chwili załączenia rdzeń może być namagnesowany w niekorzystnym kierunku, przez co przez chwilę płynie prąd wielokrotnie większy od znamionowego. Przy dużych toroidach potrafi to zadziałać na bezpiecznik lub wyłącznik nadprądowy, mimo że transformator jest sprawny. Rozwiązaniem jest układ miękkiego startu, który przez ułamek sekundy ogranicza prąd rezystorem, a potem zwiera go przekaźnikiem.

Co wyróżnia transformator zalewany?

Uzwojenia są zatopione w żywicy, co chroni je przed wilgocią, kurzem i drganiami oraz poprawia odprowadzanie ciepła, a przy okazji zwiększa wytrzymałość mechaniczną wyprowadzeń. Wersje TSZZ mają wyprowadzenia do montażu w płytce drukowanej, a TSZS i TMBZ listwę zaciskową do połączeń przewodowych w szafie sterowniczej.
