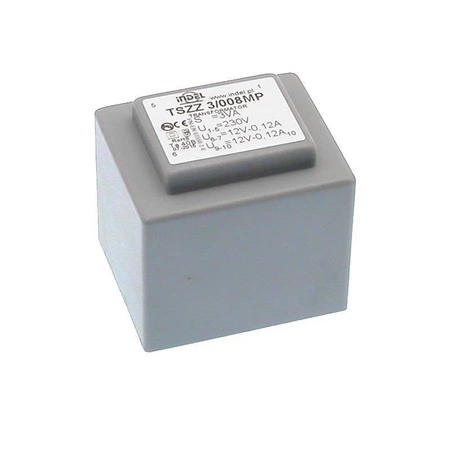

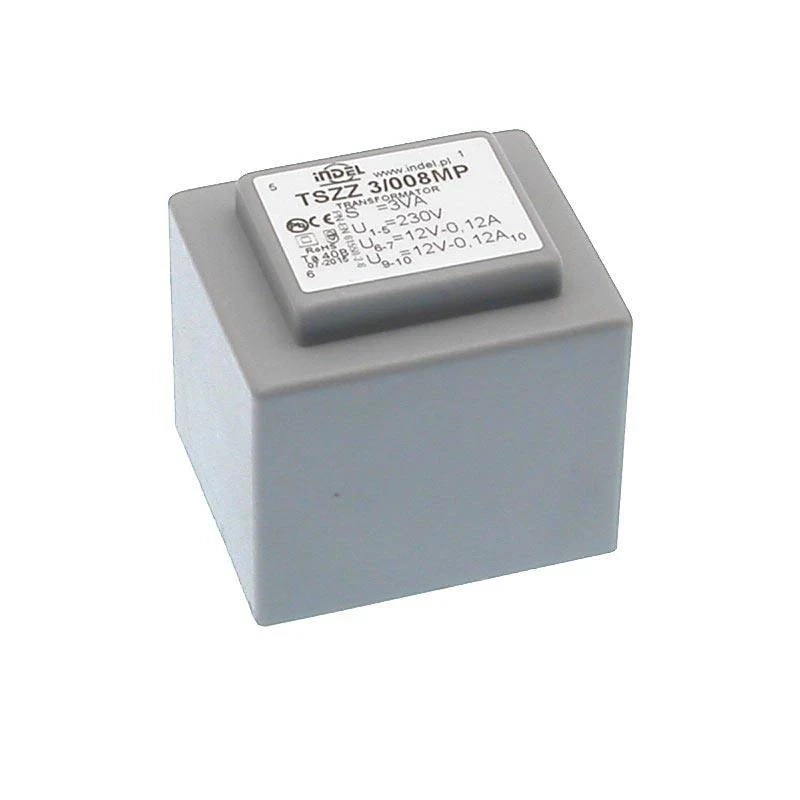

Transformator sieciowy zalewany do druku, w obudowie o zmniejszonych wymiarach.

• TSZZ 3/008MP
• moc 3 VA
• rdzeń EI 30/18.5
• napięcie pierwotne 230V
• napięcie wtórne:
  • I 12V (0.12A)
  • II 12V (0.12A)
• wyprowadzenia uzwojenia pierwotnego 1-5
• wyprowadzenia uzwojenia wtórnego 6-7, 9-10
• wymiary: 32x26x29mm (długość, szerokość, wysokość)
• masa 0.10kg
• plastikowa obudowa
• wyprowadzenia do druku
• zalewa z żywicy chemoutwardzalnej niepalnej UL 94 VO
• klasa cieplna Ta 40B (temperatura otoczenia 40ºC, izolacja klasy B 130ºC)
• klasa izolacji II
• test izolacji 4kV / 60s

Seria TSZZ - transformatory sieciowe wykonane na rdzeniach kształtkowych EI w obudowach zalewanych żywicą, ze standardowym wyprowadzeniem końcówek do montażu na płytkach drukowanych. Powszechnie stosowane w elektronice profesjonalnej i amatorskiej. Służą do wbudowania w układach zasilających urządzeń elektronicznych i elektroenergetycznych. Dodatkowym ich atutem jest estetyczna obudowa stanowiąca atrakcyjną formę zewnętrzną, która pozwala na większą ochronę mechaniczną. Hermetyczne zalanie żywicą powoduje, iż są odporne na wilgoć i agresywne czynniki zewnętrzne i dlatego z powodzeniem mogą być stosowane na zewnątrz urządzeń i budynków.
