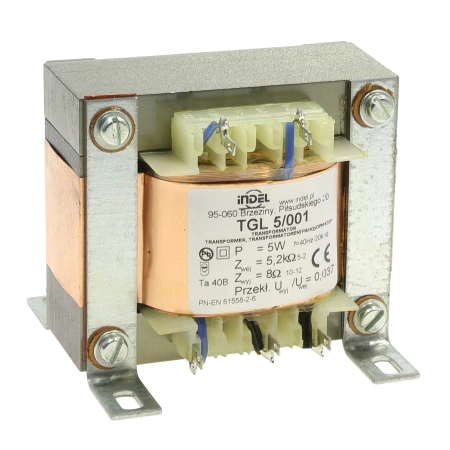

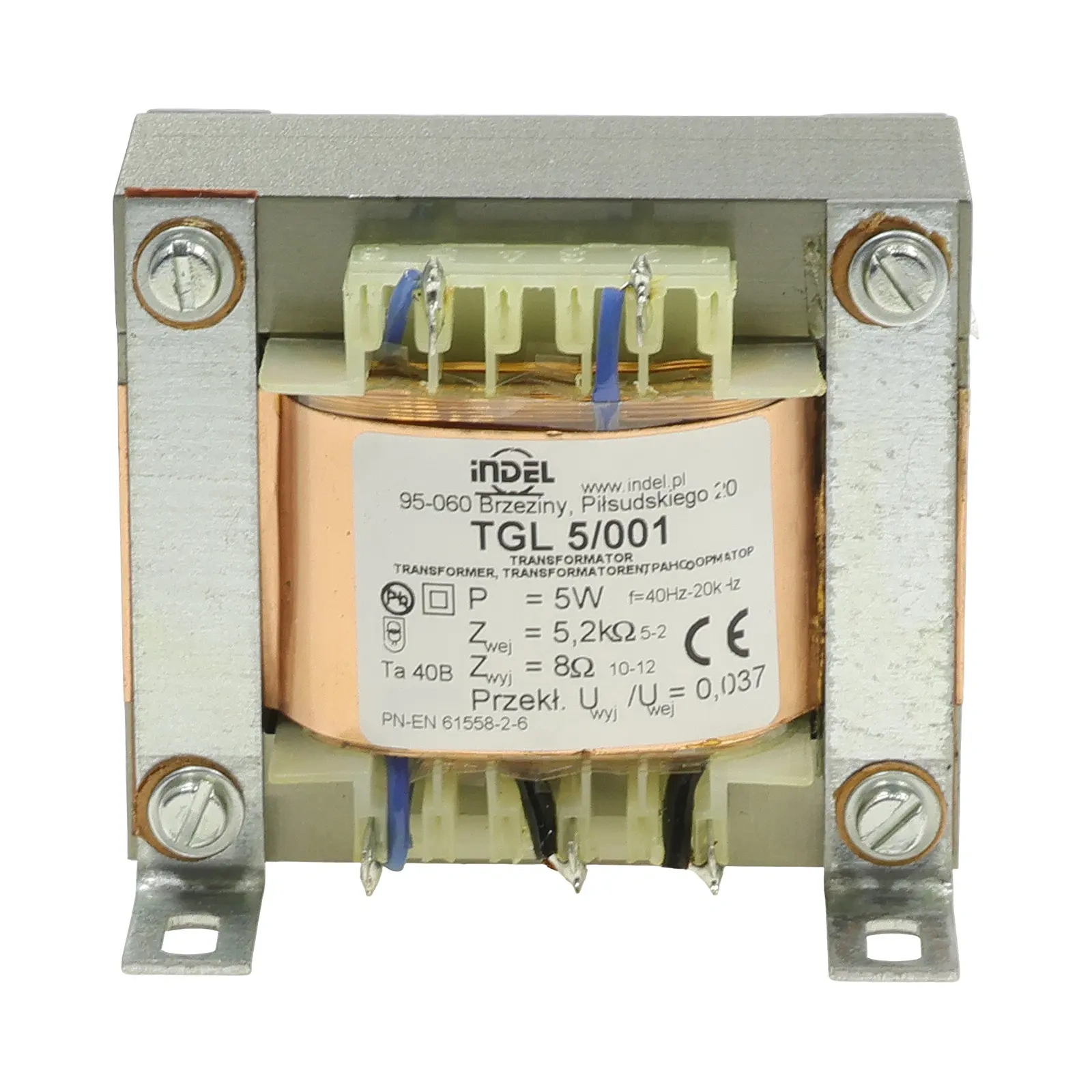

Transformator głośnikowy TGL 5/001

Transformator głośnikowy TGL Indel do wzmacniaczy lampowych

Transformatory głośnikowe TGL polskiej firmy Indel to elementy przeznaczone do pracy w stopniach końcowych lampowych wzmacniaczy mocy. Od lat są cenione w środowisku konstruktorów audio DIY, serwisów sprzętu lampowego oraz producentów urządzeń audio klasy premium. Transformatory oferują stabilne parametry, wysoką odporność na zakłócenia i powtarzalność działania — cechy kluczowe w torze analogowym audio.

Seria TGL została wykonana na klasycznych rdzeniach kształtkowych EI, zapewniających optymalną charakterystykę magnetyczną oraz naturalne brzmienie cenione przez miłośników lampowych konstrukcji. Transformator głośnikowy tego typu odpowiada za dopasowanie impedancji między stopniem końcowym a głośnikiem oraz za przetwarzanie sygnału w sposób możliwie liniowy i wolny od zniekształceń.

Jednym z wyróżników serii jest specjalne ekranowanie uzwojeń i rdzenia, które minimalizuje emisję pola elektromagnetycznego. Dzięki temu transformator pracuje stabilnie, nie zakłóca wrażliwych obwodów lampowych i pozwala na uzyskanie czystego, dynamicznego dźwięku. Transformator TGL doskonale sprawdza się zarówno w aplikacjach push-pull, jak i we wzmacniaczach single-ended (SE), zależnie od wybranego modelu.

Seria obejmuje modele o mocy od 5 do 100 W, co pozwala dobrać transformator do większości popularnych konstrukcji lampowych — od niewielkich wzmacniaczy klasy A po potężne układy z kilkoma lampami mocy w układzie przeciwsobnym.

Kluczowe cechy

• wykonanie na rdzeniach kształtkowych EI zapewniających stabilne parametry magnetyczne
• zastosowanie niepalnego korpusu z poliamidu wzmocnionego włóknem szklanym
• uzwojenia z miedzianego drutu nawojowego w izolacji elektroizolacyjnej
• lakier elektroizolacyjny zapewniający trwałość, ochronę mechaniczną i tłumienie drgań
• specjalne ekranowanie uzwojeń i rdzenia, które redukuje pole elektromagnetyczne i minimalizuje zakłócenia
• przeznaczenie do lampowych wzmacniaczy mocy - dopasowanie SE lub Push-Pull w zależności od modelu
• klasa cieplna:Ta 40/B (praca w temperaturze otoczenia do 40°C, izolacja klasy B - 130°C)
• wysoka powtarzalność parametrów i niezawodność w aplikacjach profesjonalnych
• produkcja w Polsce - Indel, renomowany producent transformatorów

Specyfikacja techniczna:

• Typ transformatora: TGL 5/001
• Karta katalogowa: 78/EI 09-1/7
• Typ rdzenia: EI 78/27,5
• Moc: 5 W
• Przekładnia USEC / UPRI: 0,0366
• Impedancja obciążenia Primary Z [kΩ]: 5,2 kΩ
• Impedancja obciążenia Secondary Z [Ω]: 8 Ω
• Konfiguracja wzmacniacza (typ lampy): Pojedyncza lampa pracująca w klasie A (EL84); prąd stały maksymalny 48 mA
• Pasmo przenoszenia F [Hz-kHz]: 40 Hz - 20 kHz
• Uwagi: ekran
