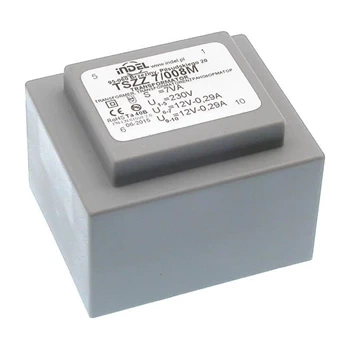

Transformator sieciowy zalewany do druku, w obudowie o zmniejszonych wymiarach.
- TSZZ 7/008MP
- moc 7 VA
- rdzeń EI 42/14
- napięcie pierwotne 230V
- napięcie wtórne:
- I 12V (0.29A)
- II 12V (0.29A)
- wyprowadzenia uzwojenia pierwotnego 1-5
- wyprowadzenia uzwojenia wtórnego 6-7, 9-10
- masa 0.20kg
- plastikowa obudowa
- wyprowadzenia do druku
- zalewa z żywicy chemoutwardzalnej niepalnej UL 94 VO
- klasa cieplna Ta 40B (temperatura otoczenia 40ºC, izolacja klasy B 130ºC)
- klasa izolacji II
- test izolacji 4kV / 60s
Seria TSZZ - transformatory sieciowe wykonane na rdzeniach kształtkowych EI w obudowach zalewanych żywicą, ze standardowym wyprowadzeniem końcówek do montażu na płytkach drukowanych. Powszechnie stosowane w elektronice profesjonalnej i amatorskiej. Służą do wbudowania w układach zasilających urządzeń elektronicznych i elektroenergetycznych. Dodatkowym ich atutem jest estetyczna obudowa stanowiąca atrakcyjną formę zewnętrzną, która pozwala na większą ochronę mechaniczną. Hermetyczne zalanie żywicą powoduje, iż są odporne na wilgoć i agresywne czynniki zewnętrzne i dlatego z powodzeniem mogą być stosowane na zewnątrz urządzeń i budynków.
