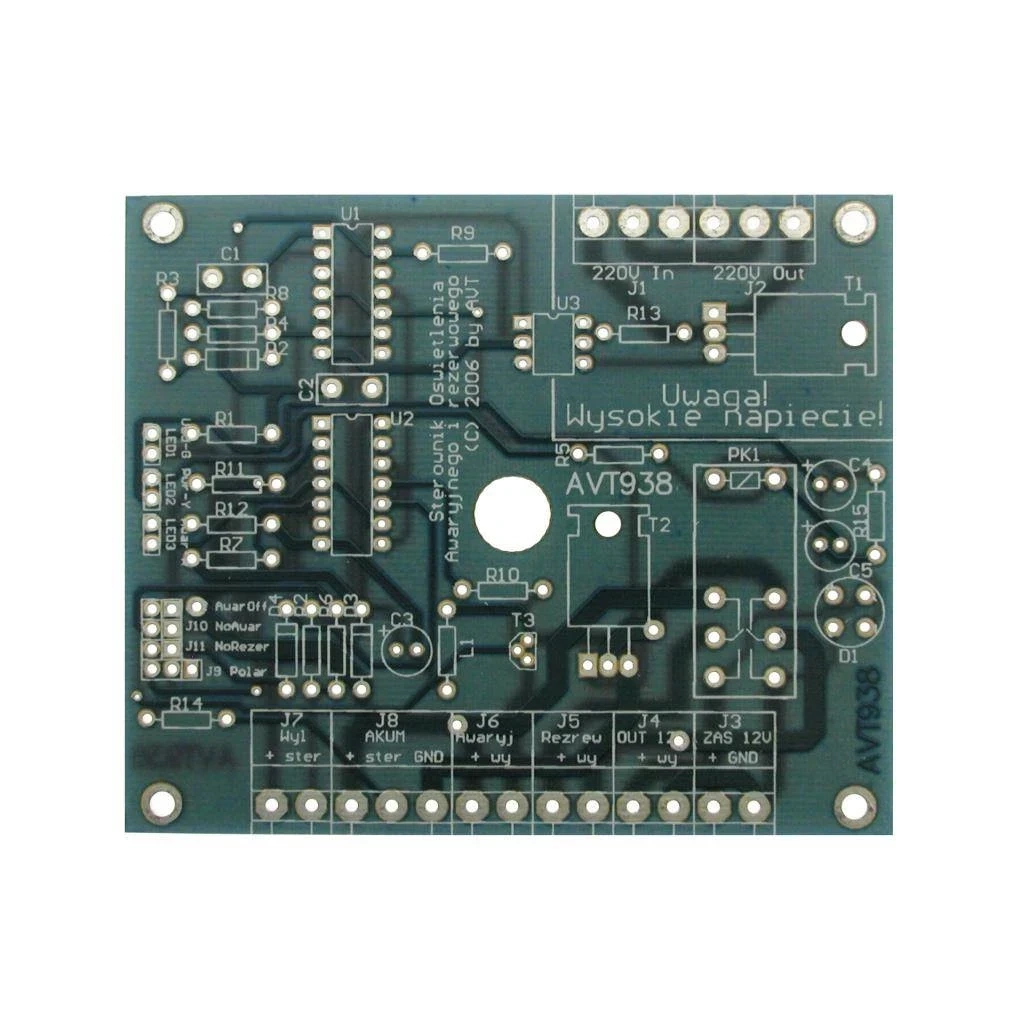

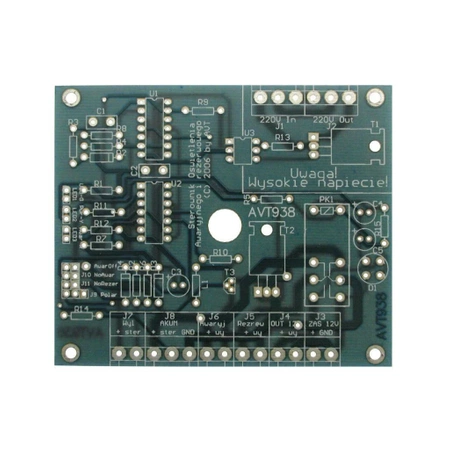

Sterownik oświetlenia awaryjnego - PCB do projektu AVT 938

Do pobrania:

Dokumentacja

Sterownik oświetlenia awaryjnego i rezerwowego. Układ włączany jest w istniejącą instalację oświetlenia halogenowego 12 V. Jedna z żarówek świeci się zawsze podczas zaniku zasilania sieciowego. Sterownik zasilany jest z zasilacza buforowanego akumulatorami.
Układ doskonale sprawdzi się w terenach wiejskich, wszędzie tam gdzie wyłączenia prądu zdarzają się jeszcze. Po zaniku sieci 230 V następuje automatyczne przełączenie na zasilanie buforowe.

Wybrane parametry:

• układ steruje oświetleniem awaryjnym i buforowym
• wbudowany zasilacz do oświetlenia awaryjnego
• 7 różnych trybów pracy
• separacja galwaniczna od sieci 230 V
• obciążalność wyjścia OUT 350 W
• obciążalność wyjścia REZERWA 50 W
• obciążalność wyjścia AWARIA 1 W
• zasilanie podstawowe 230Vac
• zasilanie awaryjne 12V
• wymiary płytki 98x81mm

Projekt AVT 938 EP 07/06
