Regulowany zasilacz LM338 1,5-32 V / 3 A - zlutowany KIT AVT 1976
- Regulowane źródło napięcia 1,5-32 V do zasilacza warsztatowego lub stanowiska testowego. AVT1976 C to zlutowany układ wymagający transformatora i radiatora.
Regulowany zasilacz LM338 1,5-32 V - zlutowany AVT1976

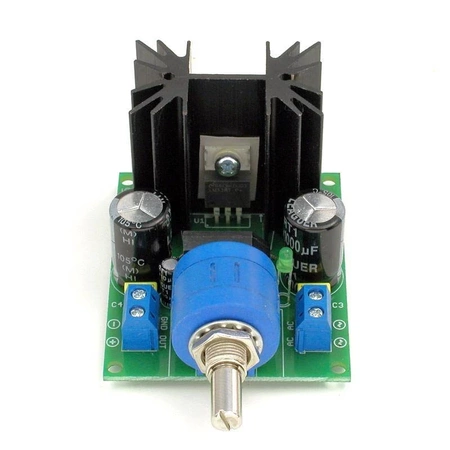

Zlutowany moduł regulowanego zasilacza 1,5-32 V / 3 A do montażu w zasilaczu warsztatowym lub stanowisku testowym.

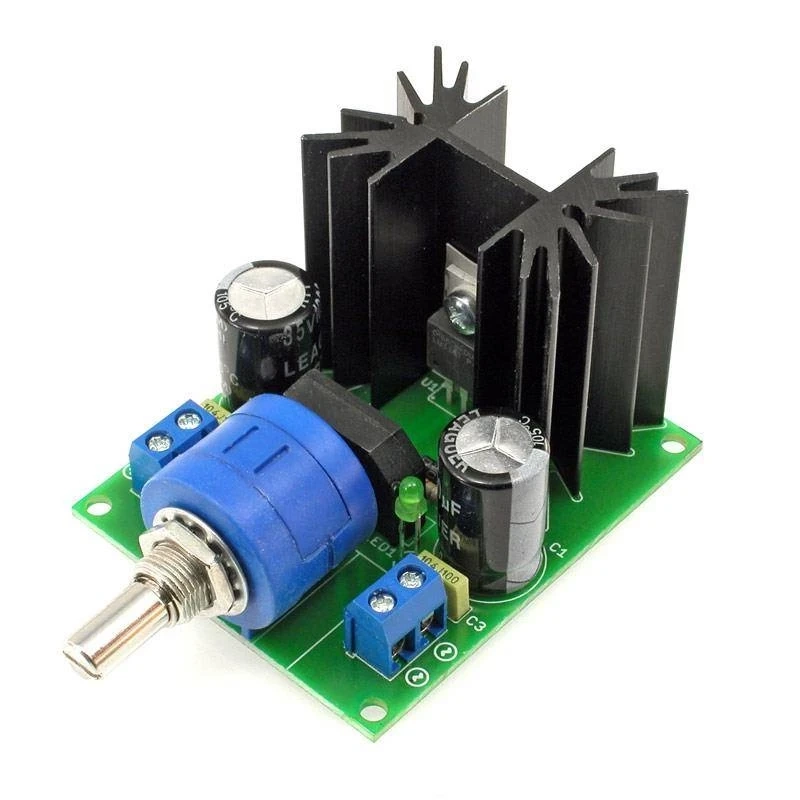

Zlutowany moduł regulowanego zasilacza
AVT1976 C to zlutowany moduł zasilacza regulowanego na LM338. Umożliwia budowę źródła napięcia 1,5-32 V do warsztatu, pracowni elektronika lub stanowiska testowego, z maksymalnym prądem wyjściowym 3 A przy odpowiednim chłodzeniu i dobranym źródle zasilania.
Moduł ma prostownik wejściowy, kondensatory filtrujące i precyzyjny potencjometr wieloobrotowy do nastawy napięcia. Wersja C wymaga transformatora lub źródła DC, radiatora, obudowy, przewodów, zabezpieczeń i sprawdzenia napięcia wyjściowego przed podłączeniem odbiornika. To zlutowany układ do integracji, a nie kompletny zasilacz sieciowy.
Karta techniczna
AVT1976
Zlutowany moduł regulowanego zasilacza uniwersalnego na LM338 z prostownikiem wejściowym, filtracją i precyzyjnym potencjometrem nastawy napięcia.
| Kod projektu | AVT1976 |
| Wersja | C – zlutowany układ |
| Funkcja | regulowany zasilacz uniwersalny |
| Zakres napięcia wyjściowego | 1,5-32 V |
| Maksymalny prąd wyjściowy | 3 A |
| Napięcie wejściowe | do 24 VAC / 35 VDC |
| Stabilizator | LM338 |
| Regulacja | potencjometr wieloobrotowy 5 kΩ |
| Prostownik wejściowy | mostek prostowniczy B1 |
| Zabezpieczenia LM338 | przeciążeniowe, przeciwzwarciowe i termiczne |
| Sygnalizacja | LED1 – napięcie na wyjściu |
| Płytka PCB | 63×53 mm |
Wersja
AVT1976 C – zlutowany układ. Wersja zawiera zmontowany moduł zasilacza z LM338, potencjometrem wieloobrotowym 5 kΩ, mostkiem prostowniczym, diodami 1N4007, diodą LED, kondensatorami filtrującymi, rezystorami, złączami śrubowymi, radiatorem i drobnymi elementami montażowymi. Układ wymaga zewnętrznego transformatora lub źródła DC, obudowy, przewodów i zabezpieczeń.
Notes
Moduł wymaga zewnętrznego transformatora lub źródła DC o napięciu nieprzekraczającym 24 VAC / 35 VDC.
Prąd 3 A wymaga odpowiedniego chłodzenia LM338 oraz dobrania transformatora, przewodów i obudowy do mocy zasilacza.
LED1 sygnalizuje obecność napięcia na wyjściu zasilacza.
Wersja C nie jest kompletnym zasilaczem sieciowym. Wymaga integracji w obudowie z prawidłowym chłodzeniem, bezpiecznikiem i sprawdzonym napięciem wyjściowym.
Uwaga: moduł jest częścią zasilacza, a nie kompletnym urządzeniem. Transformator, radiator, obudowę, bezpiecznik po stronie pierwotnej i okablowanie trzeba dobrać do napięcia, prądu oraz warunków pracy.
Najczęściej zadawane pytania
AVT1976 C to zlutowany moduł z LM338, potencjometrem wieloobrotowym, mostkiem, filtracją, LED-em, złączami, radiatorem i elementami montażowymi.
Nie. To zlutowany moduł do integracji. Wymaga transformatora lub źródła DC, obudowy, przewodów, chłodzenia i zabezpieczeń.
Od 1,5 V do 32 V, zależnie od napięcia wejściowego i ustawienia potencjometru P1.
Tak, LM338 ma wbudowane zabezpieczenie przeciążeniowe, przeciwzwarciowe i termiczne.
Napięcie wyjściowe ustawione potencjometrem P1, polaryzację wyjścia, chłodzenie LM338 oraz dopuszczalny prąd odbiornika.
